arandelas de seguridad y tuercas hexagonales (no incluidas).
Los pernos deben ser de largo suficiente para acomodar la
base de la sierra, las arandelas de seguridad, las tuercas
hexagonales y el grosor del banco de trabajo.
■ Ubique y marque los agujeros donde se va a instalar la sierra
de calar.
■ Taladre (3) agujeros de 3/8 pulg. de diámetro a través del
banco de trabajo.
■ Coloque la sierra de calar en el banco de trabajo alineando
los agujeros de la base con los agujeros taladrados en el
banco de trabajo.
■ Inserte los tres pernos de 5/16 pulg. y apriételos firmemente
con las arandelas de seguridad y las tuercas hexagonales.
Nota: ATodos los pernos deben ser insertados desde arriba.
Instale las arandelas de seguridad y las tuercas hexagonales
desde el lado inferior del banco.
La superficie de soporte donde se instalará la sierra de calar
debe ser examinada cuidadosamente después del montaje
para asegurarse que no se producirá movimiento durante el
uso. Si se observa inclinación o movimiento, asegure el banco
de trabajo o la superficie de soporte antes de comenzar las
operaciones de corte.
CARACTERISTICAS
SOPLADOR DEL ASERRIN
Mantiene limpia la línea de corte en la pieza de trabajo para
efectuar cortes más precisos.
ORIFICIO DE ESCAPE DEL ASERRIN
Su sierra tiene un orificio de escape del aserrín en el cual
puede instalarse una pequeña manguera aspiradora del taller.
MESA DE LA SIERRA
Su sierra de calar tiene una mesa de aluminio que provee una
superficie de trabajo para apoyar la pieza de trabajo.
PALANCA DE BLOQUEO DE LA MESA
Le permite inclinar la mesa y bloquearla en el ángulo deseado,
hasta 45 grados.
ESCALA DE CORTE EN BISEL
La escala de corte en bisel y el indicador están situados en
la parte delantera de la sierra para fácil visibilidad. Ellos
muestran el ángulo en que está la mesa.
MONTAJE
Su sierra de calar de 16 pulg. fue armada completamente en la
fábrica. Antes de hacer funcionar esta herramienta es importante
revisar todos los alineamientos y ajustes. Los ajustes pueden
haber sufrido cambios debido a la manipulación normal durante
el embarque.
ADVERTENCIA:
Para evitar lesiones personales graves debido a movimiento
inesperado de la herramienta, siempre sujete con pernos la
sierra de calar en un banco de trabajo.
MONTAJE DE LA SIERRA DE CALAR EN UN
BANCO DE TRABAJO
Ver Figura 5.
Si la sierra de calar va a ser usada en un lugar permanente,
recomendamos que usted la asegure en un lugar fijo tal como
un banco de trabajo. Cuando instale la sierra en el banco de
trabajo, se deben taladrar agujeros a través de la superficie de
soporte del banco de trabajo usando las dimensiones ilustradas.
■ Cada agujero en la base de la sierra debe ser apernado
firmemente usando pernos hechos a máquina de 5/16 pulg.,

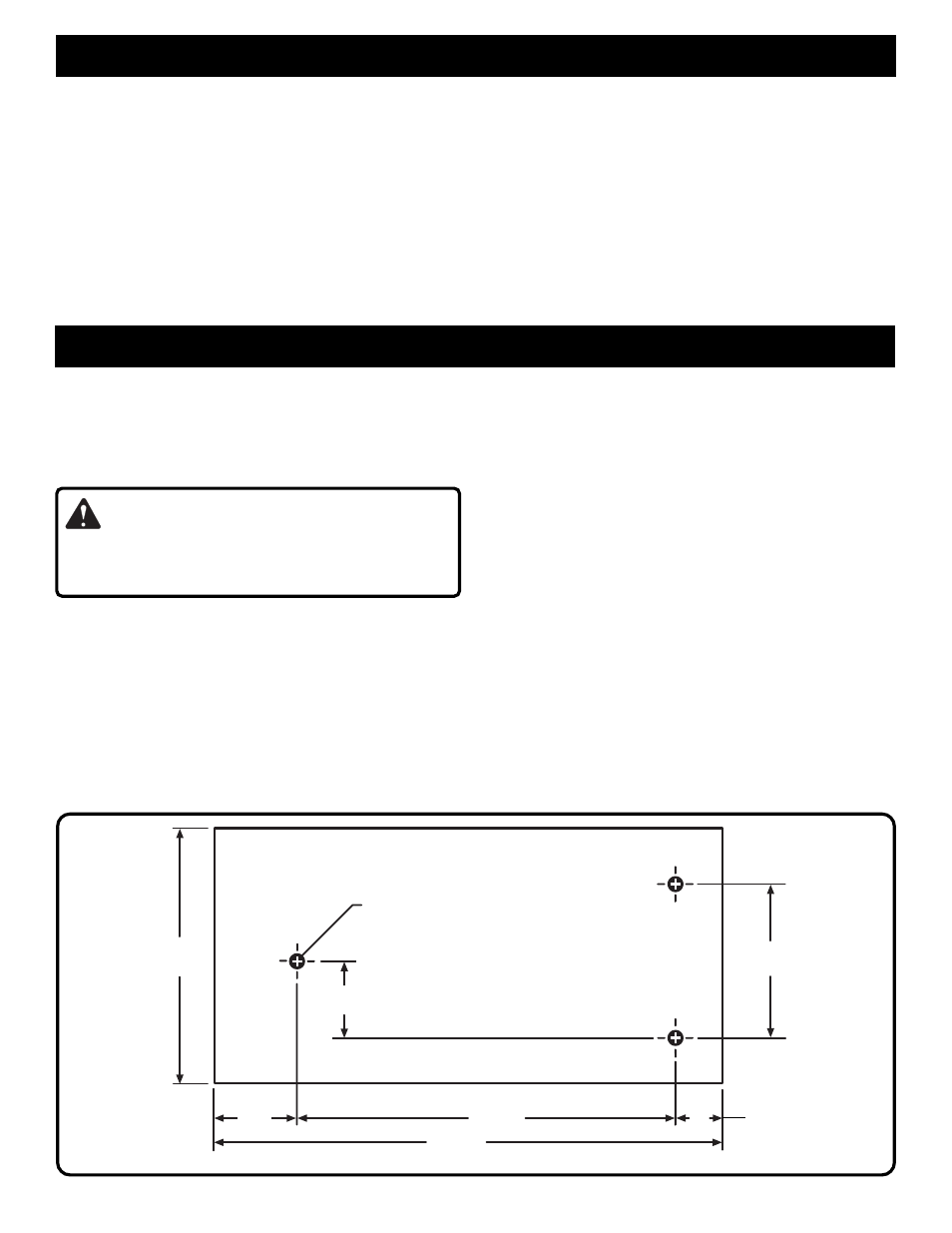

Fig. 5
Agujero de
3/8␣ pulg. de diám.
12 pulg.
2-5/32 pulg.
17 pulg.
24 pulg.
6-13/16 pulg.
2 pulg.
5
pulg.
