Ryobi SC155VS - Manual (Página 13)

Página 13

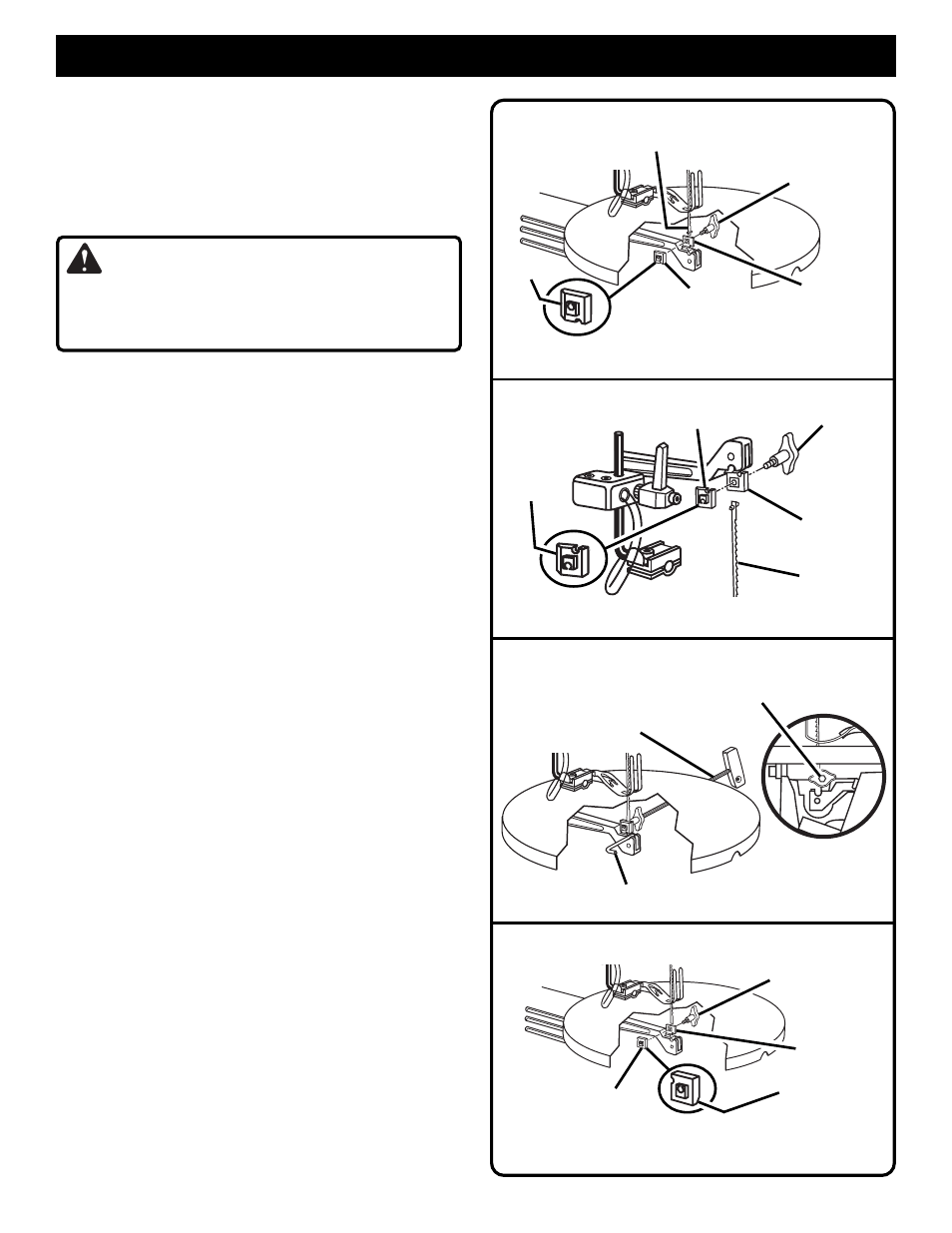

Fig. 12
LLAVE CON
MANIJA EN T
VARILLA DE CAMBIO DE LA HOJA
AJUSTES
Fig. 10
Fig. 11
Fig. 13
PORTAHOJAS INFERIOR PARA HOJAS DE EXTREMOS CON CLAVIJAS
PORTAHOJAS SUPERIOR PARA HOJAS DE EXTREMOS CON CLAVIJAS
HOJA DE
EXTREMO
CON CLAVIJA
ORIENTACION CORRECTA
PARA EL BLOQUE DEL PORTAHOJAS
ORIENTACION CORRECTA
PARA EL BLOQUE DEL PORTAHOJAS
PORTAHOJAS INFERIOR PARA HOJAS DE EXTREMOS LISOS
ORIENTACION CORRECTA
PARA EL BLOQUE DEL PORTAHOJAS
BLOQUE DEL
PORTAHOJAS
PORTAHOJAS INFERIOR PARA HOJAS DE EXTREMOS LISOS
BOTON DE LA HOJA CON
INSERTO DE CABEZA HUECA
a la hoja. Se pueden efectuar ajustes precisos de la tensión
de la hoja usando el botón de ajuste de la tensión (botón
interior más pequeño) en cualquier momento cuando la hoja
esté bajo tensión o no.
Hojas de Extremos Lisos
Ver Figuras 12 – 15.
■ Apague y desenchufe la sierra.
ADVERTENCIA:
Para evitar lesión a causa de la puesta en marcha accidental,
siempre apague y desenchufe la sierra antes de instalar,
sacar o reemplazar la hoja.
■ En la parte superior trasera de la sierra, gire el botón de
aflojamiento rápido a la izquierda o en sentido contrario a las
manecillas del reloj para aflojar la tensión de la hoja.
Ver
Figura 4.
■ Inserte la varilla de cambio de la hoja en la ranura de la
abrazadera de la hoja en el portahojas inferior.
Ver Figura 12.
■ Usando la llave de manija en T provista, afloje el botón de la
hoja.
Ver Figura 12. Saque la varilla de cambio de la hoja y
repita el procedimiento con el portahojas superior.
■ Saque la hoja.
■ Observe la orientación del bloque del portahojas en el
portahojas superior e inferior. Observe en cada uno la
ubicación de la muesca en V y del bisel.
■ Afloje cuidadosamente el botón inferior de la hoja hasta que
se pueda sacar el bloque del portahojas.
■ Gire el bloque del portahojas 180
°
, luego gire la muesca en
V a 90
°
como se muestra en Figura 13. El bloque del
portahojas calzará al ras con el portahojas.
■ Asegure en su lugar con el botón inferior de la hoja.
■ Afloje cuidadosamente el botón de la hoja superior hasta que
se pueda sacar el bloque del portahojas.
■ Gire el bloque del portahojas 180
°
, luego gire la muesca en
V hacia abajo a los 90
°
como se muestra en la Figura 14. El
bloque del portahojas calazará al ras contra el portahojas.
■ Asegúrelo en su lugar con el botón superior de la hoja.
■ Coloque la nueva hoja a través de la abertura de la mesa con
los dientes de la hoja dirigidos hacia la parte delantera de la
sierra y dirigidos hacia abajo hacia la mesa. A continuación,
coloque la hoja en el portahojas inferior en la ranura que se
va agrandando a medida que usted afloja el botón de la hoja.
■ Coloque la hoja en su lugar y apriete firmemente el botón
inferior de la hoja.
■ Retire la varilla de cambio de la hoja y vuelva a colocarla en
la ranura de la abrazadera de la hoja en el portahojas
superior.
■ Tire hacia arriba la hoja y oprima hacia abajo el brazo
superior de la sierra para instalar la hoja en el portahojas
superior.
Nota: Si la hoja toca el pie de retención en cualquier lado
entonces el pie de retención debe ser ajustado.
■ Afloje la palanca de bloqueo del pie de retención. Ver
Figura 8.
BISEL
BOTON DE LA HOJA
BLOQUE DEL
PORTAHOJAS
ABRAZADERA
DE LA HOJA
HOJA DE EXTREMO
CON CLAVIJA
BOTON DE LA HOJA (PARA USO
CON HOJAS DE EXTREMOS
LISOS SOLAMENTE)
BISEL
BOTON DE
LA HOJA
BLOQUE DEL PORTAHOJAS
BISEL
ABRAZADERA
DE LA HOJA
ABRAZADERA
DE LA HOJA
