45˚
30˚
15˚
Esta versátil sierra de calar de velocidad variable es excelente
para hacer juguetes, rompecabezas, juegos, trabajos de arte y
joyería. Es una herramienta práctica para los aficionados. Corta
madera, productos de madera aglomerada, plástico y otros
materiales fibrosos de hasta 2 pulgadas de grosor. Además
corta metales no ferrosos (aluminio, latón y cobre).
CONOZCA SU SIERRA DE CALAR
Antes de intentar usar su sierra, familiarícese con todas las
características de operación y los requerimientos de seguridad
de la sierra de calar.
Ver Figuras 3 y 4.
BOTON DE ENCENDIDO/APAGADO CON
VELOCIDAD VARIABLE
Su sierra de calar tiene un botón de ENCENDIDO/APAGADO
("ON/OFF") de fácil acceso con velocidad variable. Tire el botón
hacia afuera para encender ("ON") la sierra y oprima el botón
hacia adentro para apagar ("OFF") la sierra. Gire el botón para
ajustar la velocidad desde alta, aproximadamente 1550 CPM
(Carreras por Minuto), a baja velocidad, aproximadamente
400 CPM.
ESPIGA DE CIERRE
Coloque un candado en la espiga de cierre situada junto al botón
de encendido/apagado ("ON/OFF") para bloquear la sierra en
la posición "OFF" (APAGADO) y evitar el uso no autorizado de
la sierra por niños u otras personas.
PORTAHOJAS
Los portahojas sujetan y posicionan las hojas. La abrazadera de
la hoja está provista de muescas para sujetar y posicionar las
hojas de extremos con clavija.
Para las hojas de extremos lisos se usan botones convenientes,
llave de manija en T y la varilla de cambio de la hoja.
BOTONES PARA REGULAR LA TENSION DE
LA HOJA
La tensión de la hoja es controlada por un sistema de control de
botones dobles de regulación de la hoja. El botón interior (más
pequeño), botón regulador de la tensión, es para hacer ajustes
a la tensión de la hoja. El botón exterior (más grande), botón de
aflojamiento rápido, se usa para ajustar y aliviar rápidamente la
tensión de la hoja, para hacer más fáciles los cambios de las
hojas.
PIE DE RETENCION/PROTECTOR DE LA HOJA
El pie de retención debe ser ajustado de modo que aplique una
leve presión en la superficie de la pieza de trabajo para evitar
que la pieza se levante durante el corte, pero no se debe aplicar
tanta presión que la pieza de trabajo se arrastre. La parte
vertical actúa como un protector para la hoja a fin de evitar
contacto accidental con la hoja.
PALANCA DE BLOQUEO DEL PIE DE
RETENCION
Esta palanca le permite subir o bajar el pie de retención/
protector de la hoja y asegurarlo a la altura deseada.

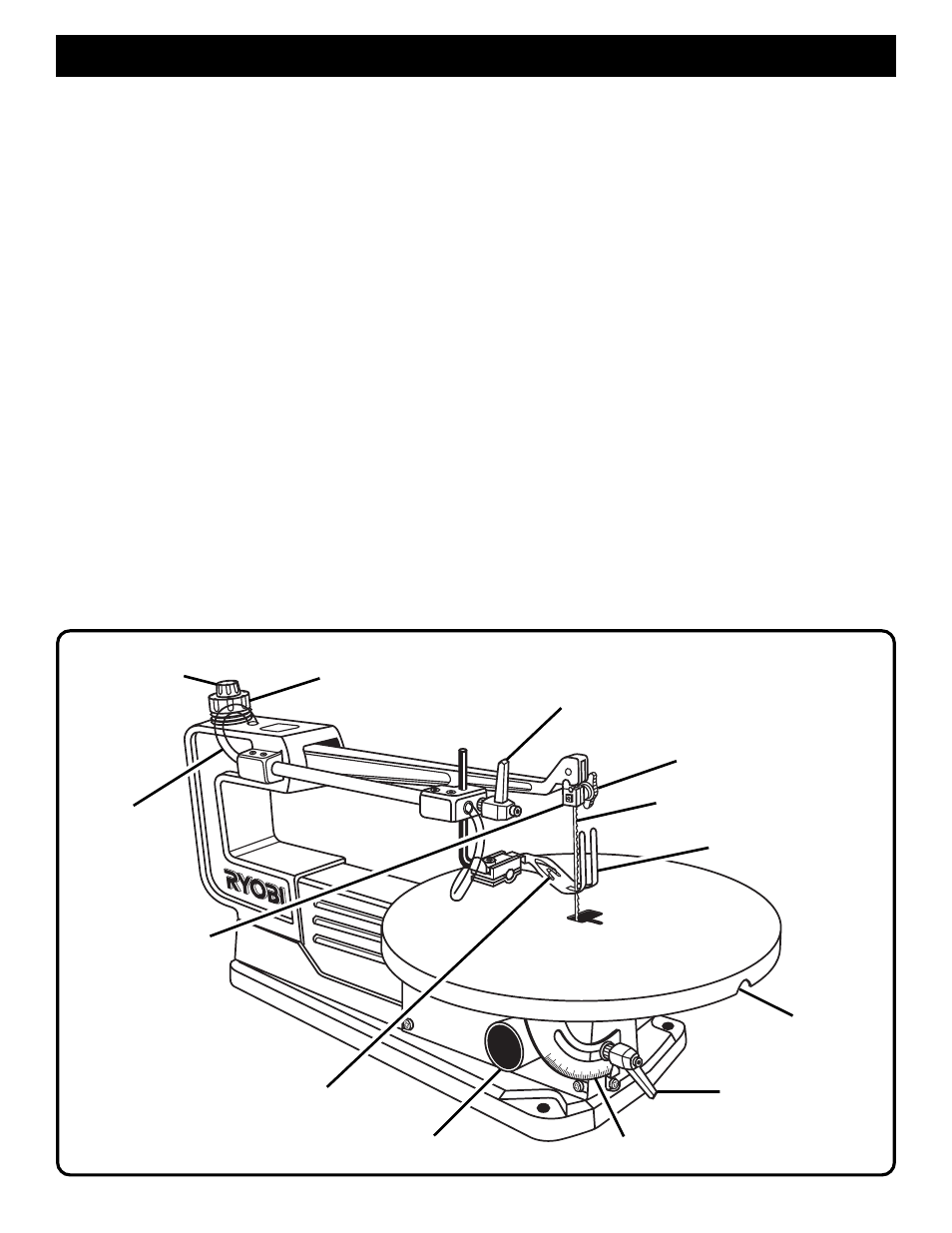

Fig. 4
ORIFICIO DE
ESCAPE DEL ASERRIN
CARACTERISTICAS
BOTON DE
AFLOJAMIENTO RAPIDO
BOTON DE AJUSTE
DE LA TENSION
PIE DE RETENCION/
PROTECTOR DE LA HOJA
HOJA DE LA SIERRA
MANGUERA
DE AIRE
MESA DE
LA SIERRA
PALANCA DE BLOQUEO DEL
PIE DE RETENCION
SOPLADOR
DEL ASERRIN
BLOQUEO DE LA MESA/
PALANCA DE AJUSTE DE
CORTE EN BISEL
ESCALA DE
CORTE EN BISEL
PORTAHOJA
BOTON DE LA HOJA
DE EXTREMO LISO
