1
MONTAjE DEL MANGO DELANTERO - CS30
Y SS30

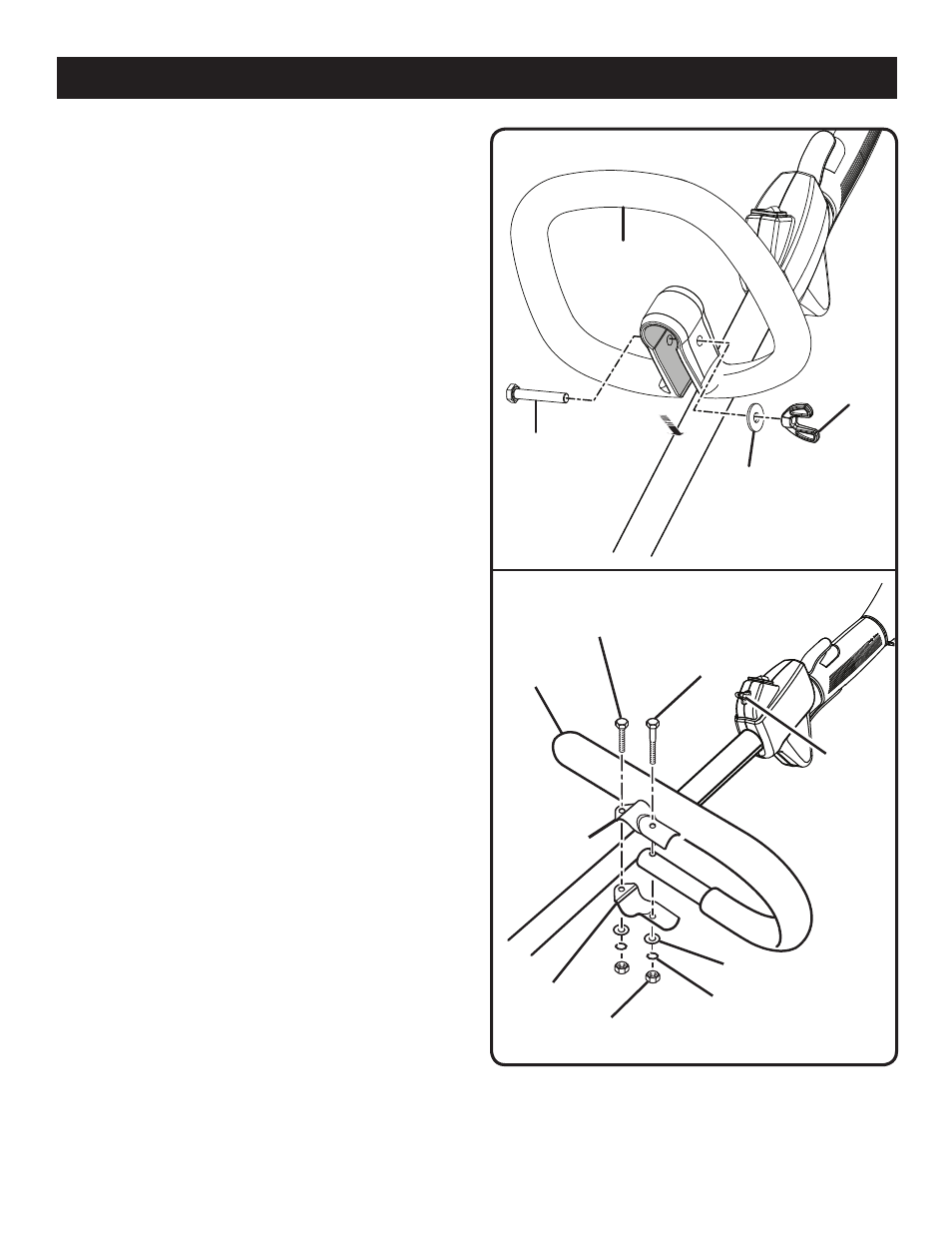

Vea la figura 4.

Retire la tuerca de mariposa, arandela y perno del clip
de la mango delantero.
 Instale el mango delantero sobre el lado superior del
alojamiento del eje de impulsión en el área que indica la
etiqueta.
NOTA: El lado abierto del mango debe quedar orientado
hacia el operador.
 Coloque el perno a través del mango delantero.
NOTA: El perno de cabeza hexagonal cabe en el hueco
de tal forma moldeado en un costado del mango.
 Vuelva arandela y tuerca de mariposa.
 Apriete firmemente la tuerca de mariposa.
MONTAjE DEL MANGO EN “j” - BC30
Vea la figura 5.
El mango en “J” debe utilizarse para asegurar el máximo
control y optimizar la seguridad del operador al utilizar una
desbrozadora.

Sujete firmemente las abrazaderas superior e inferior en
posición sobre el alojamiento del eje de manera que la
asa quede ubicada a la izquierda del operador.
 Introduzca el extremo de las asas entre las
abrazaderas.
 Alinee los orificios de los pernos y empuje el perno largo
(1/4-0 x 1-1/ pulg.) a través del lado del asa.
 Coloque el perno corto (1/4-0 x 1 pulg.) a través del lado
opuesto de la abrazadera. Instale la arandela plana, las
arandelas de seguridad y las tuercas hexagonales para
sujetar el conjunto en posición.
 Al terminar de armar el conjunto, ajuste la posición del
mango de acuerdo con el área que indica la etiqueta en
el alojamiento del eje de impulsión.
 Primero apriete el perno largo y después apriete el perno
corto.
ARMADO
Fig. 4
Fig. 5
ABRAZADERA
ARAnDELA pLAnA
ARAnDELA DE
SEGuRIDAD
TuERCA
HEXAGOnAL
ASA
DE LA
CORREA
ABRAZADERA
MAnGO
DELAnTERO
pERnO DE
1/4-20 x 1-1/2 pulg.
pERnO DE
1/4-20 x 1 pulg.
TuERCA DE
MARIpOSA
pERnO
MAnGO DELAnTERO
ARAnDELA
