Ryobi RY30530 - Manual (Página 14)

14
MONTAjE DE LA CORREA PARA EL HOMBRO
- BC30

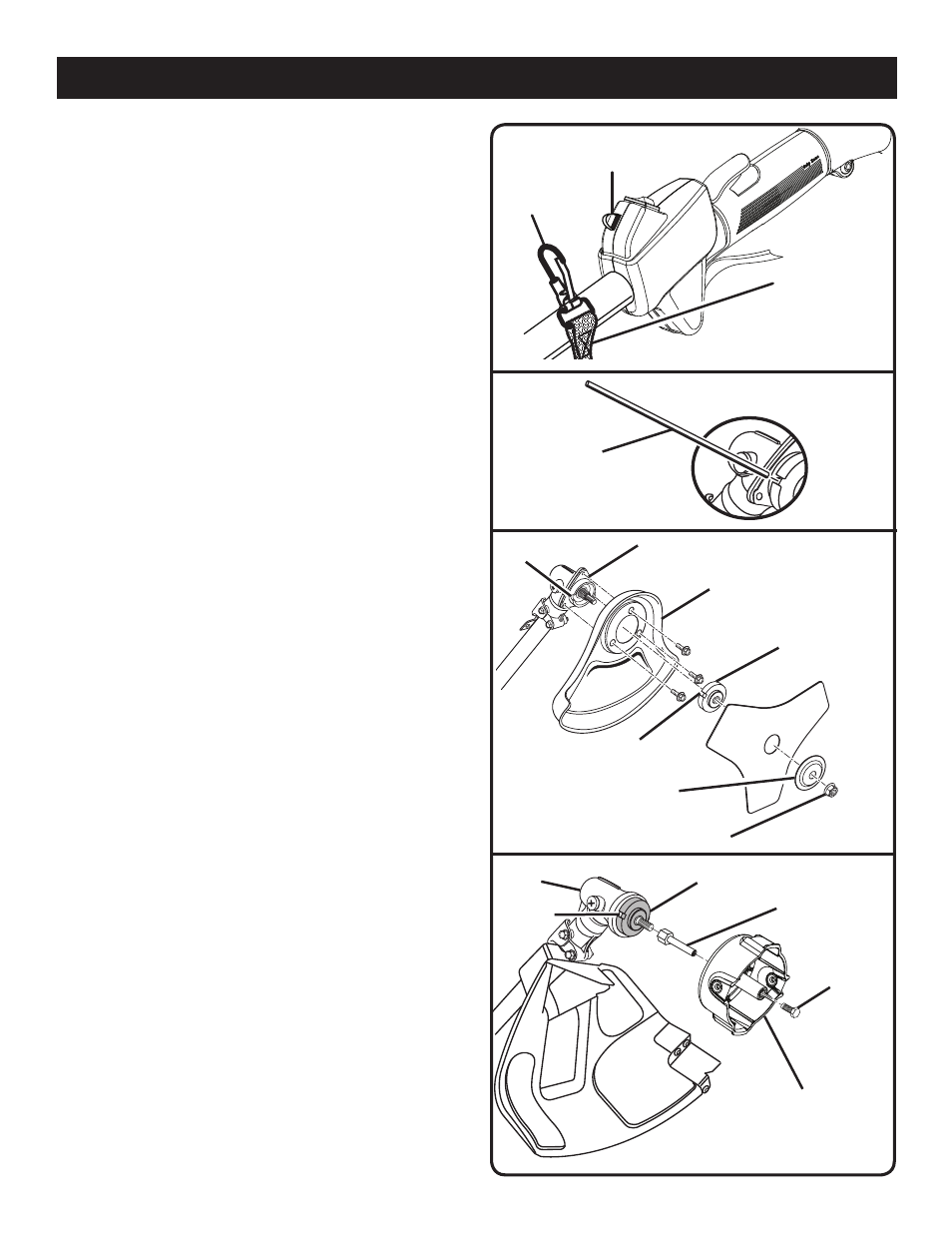

Vea la figura 9.

Enganche el broche de la correa en el asa para la misma.
 Ajuste la correa para dejarla en una posición cómoda.
CONVERSIÓN DE DESBROzADORA A
RECORTADORA DE HILO - BC30
Para convertir la herramienta, de desbrozadora a recortadora
de hilo, retire la cuchilla y la protección de la desbrozadora,
monte el deflector de pasto para eje recto e instale el cabezal
del hilo.
PARA RETIRAR CUCHILLA TRI-ARC ® Y LA
PROTECCIÓN DE LA DESBROzADORA
Vea las figuras 10 y 11.

Alinee la ranura de la arandela de brida con la ranura del
cabezal de engranajes.
 Coloque la herramienta de fijación del cabezal de
engranajes a través de la ranura de la arandela de brida
y de dicho cabezal.
 Instale la tuerca de la cuchilla; para ello, gírela hacia la
derecha.
 Retire la arandela cóncava y la cuchilla.
 Retire del eje del cabezal de engranajes la arandela de
brida y consérvela para la instalación del cabezal de la
recortadora.
 Retire los tres tornillos encargado de fijar la protección
de la desbrozadora en el cabezal de engranajes.
 Retire la protección de la desbrozadora.
NOTA: Guarde juntas las piezas de la desbrozadora para
futuro uso.
INSTALACIÓN DEL DEFLECTOR DE PASTO
PARA EjE RECTO Y DEL CABEzAL DEL HILO
Vea las figuras 10 a 12.

Instale el deflector de pasto. Consulte Para montar el
deflector de pasto para eje recto, más arriba en este
manual.
 Coloque la arandela de brida en el eje del cabezal de
engranajes.
NOTA: El lado hueco de la arandela de brida debe quedar
hacia el cabezal de engranajes.
 Instale el árbol.
 Instale el conjunto del cabezal del hilo en el eje del
cabezal de engranajes. Consulte la sección Instalación
del cabezal del hilo Reel Easy o Instalación del cabezal
del hilo Pro Cut II, en este mismo manual.
CONVERSIÓN DE RECORTADORA DE HILO A
DESBROzADORA - BC30
Para convertir la herramienta, de recortadora de hilo a
desbrozadora, retire el conjunto del cabezal del hilo y el
deflector de pasto para eje recto, y monte la protección de
la desbrozadora y la cuchilla.
CORREA pARA
EL HOMBRO
pESTILLO
ASA DE LA
CORREA
Fig. 9
ARMADO
Fig. 10
Fig. 11
Fig. 1
HERRAMIEnTA
DE fIJACIÓn
DEL CABEZAL DE
EnGRAnAJES
CABEZAL
DEL HILO
CABEZAL DE EnGRAnAJES ARAnDELA
DE BRIDA
TuERCA DE LA CuCHILLA
ARAnDELA
CÓnCAvA
RAnuRA
CABEZAL DE EnGRAnAJES
ARAnDELA
DE BRIDA
pROTECCIÓn DE LA
DESBROZADORA
RAnuRA
RAnuRA
ÁRBOL
pERnO
