INSTALACIÓN DEL HILO EN EL CABEzAL DEL
HILO REEL EASY

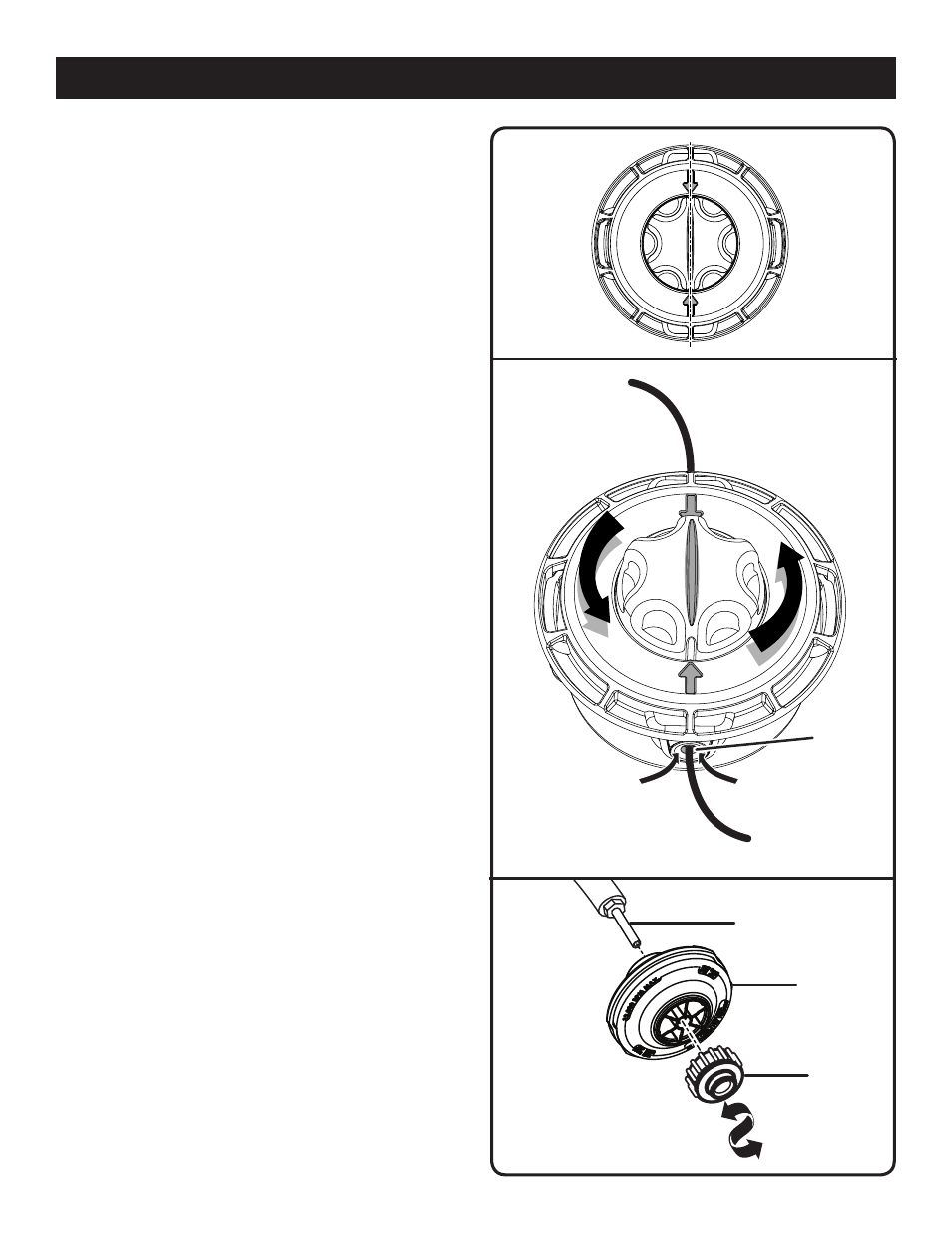

Vea las figuras 26 y 27.
Use un hilo monofilar de ,4 mm (0,095 pulg.) de
diámetro.

Apague el motor y desconecte el cable de la bujía.
 Corte una pieza de hilo de aproximadamente 7,8 m (5
pies) de largo.
 Gire la perilla en el cabezal del hilo hasta que la línea de la
perilla quede alineada con las flechas en la parte superior
del cabezal del hilo.
 Introduzca un extremo del hilo en el ojillo situado al lado
del cabezal del hilo y empuje hasta que el hilo salga a
través del ojillo al otro lado. Continúe empujando el hilo
a través del cabezal del hilo hasta que su sección media
esté dentro del cabezal del hilo y que el hilo que quedó
fuera del cabezal del hilo esté dividido uniformemente a
cada lado.
 Gire la perilla en el cabezal del hilo para enrollar el hilo. Si
utiliza el modelo CS30, debe girar la perilla a la izquierda.
Si utiliza el modelo SS30 o BC30, debe girar la perilla a la
derecha. Enrolle el hilo hasta que queden sobresaliendo
aproximadamente 03, mm (8 pulg.) del cabezal del
hilo.
INSTALACIÓN DEL CABEzAL DEL HILO PRO
CUT II
Vea la figura 28.

Apague el motor y desconecte el cable de la bujía.
· Retire el cabezal del hilo que se encuentra instalado.
··· Instale el cabezal del hilo en el eje de impulsión hasta
que esté completamente asentado.
· Instale el retén del carrete y gírelo a la izquierda en el
modelo CS30 o a la derecha en el modelo SS30 o BC30
para asegurarlo.
· Instale el hilo de la forma descrita en la siguiente sección
de este manual.
MANTENIMIENTO
Fig. 6
Fig. 7
RETén DEL
CARRETE
CABEZAL
DEL HILO
EJE DE IMpuLSIÓn
Fig. 8
ALInEE LA
LínEA DE
LA pERILLA
COn LAS
fLECHAS
InTRODuZCA
EL HILO HASTA
EL CEnTRO
y GIRE LA
pERILLA pARA
EnROLLARLO
OJILLO
