16
ARMADO
MONTAJE DE LA BASE DE LA SiERRA DE
MESA EN QUiCk STAND™

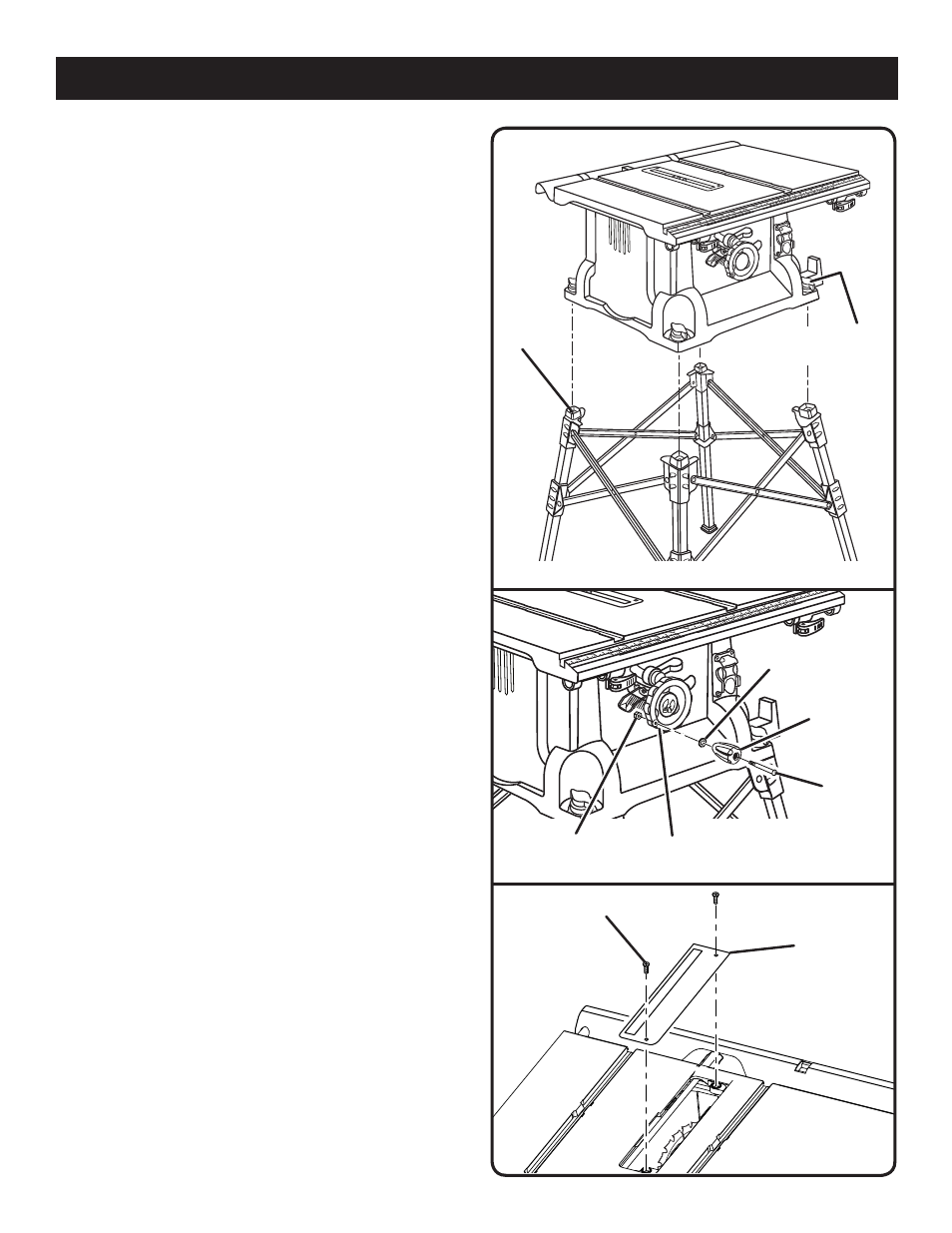

Vea la figura 8.
 Coloque la base de la sierra de mesa sobre el pedestal.
Acomode las perillas de fijación con los agujero roscado
del pedestal.
 Introduzca el tornillo de la perilla de fijación en el agujero
y gire a la derecha dicha perilla para asegurar la base de
la sierra al pedestal.
 Para las otras tres perillas de fijación, repita el
procedimiento.
AGUJEROS DE MONTAJE
La sierra de mesa debe montarse en una superficie de soporte
firme, como un banco de trabajo o un pedestal de patas.
Si se atornilla a un banco de trabajo, retire las cuatro perillas
de fijación. Hay cuatro agujeros para perno en la base de la
sierra para este fin. Cada uno de los cuatro agujeros de montaje
debe estar atornillado firmemente con pernos de máquina
de 9,5 mm (3/8 pulg), arandelas de seguridad y tuercas
hexagonales (no vienen incluidos). Los pernos deben ser
de la suficiente longitud para dar acomodo a la base de la
sierra, las arandelas de seguridad, las tuercas hexagonales
y el espesor del banco de trabajo. Apriete firmemente los
cuatro pernos.
Después del montaje revise cuidadosament el banco de
trabajo para asegurarse de que no haya ocurrido ningún
desplazamiento. Si el banco de trabajo se inclina, desliza o
camina, asegúrelo al piso antes de utilizar la unidad.
PARA iNSTALAR EL MANiJA DE BiSEL
Vea la figura 9.
 Sujete firmemente la tuerca de nylon y gire a la izquierda
el tornillo para quitar la tuerca.
NOTA: No retire el tornillo del mango, ni la arandela del
extremo del tornillo.
 Coloque la tuerca de nylon en el agujero en hueco de la
parte trasera del volante de ajuste de altura y manténgala en
su lugar.
 Introduzca el mango, el tornillo y la arandela en el agujero
del volante de ajuste de altura.
 Con un destornillador de punta plana gire a la derecha
el tornillo y apriételo.
PARA QUiTAR Y PONER LA PLACA DE LA
GARGANTA
Vea la figura 10.
 Gire a la izquierda el volante de ajuste de altura y bisel
para bajar la hoja de sierra.
 Afloje los tornillos de la placa de la garganta.
 Levante de la sierra la placa de la garganta.
 Para volver a instalar la placa de la garganta, alinee los
orificios de la misma con los de la mesa de la sierra.
 Vuelva a apretar los tornillos teniendo cuidado de no
hacerlo excesivamente, lo cual podría combar o doblar
la placa de la garganta.
PLaca de La
GarGanta
torniLLo
aGuJero
roscado
maniJa de
BiseL
torniLLo
tuerca
HexaGonaL
voLante de aJuste
de aLtura Y BiseL
arandeLa
Fig. 8
Fig. 9
PeriLLa de
FiJación
Fig. 10
