35
AJUSTES
 Coloque la arandela y la tuerca de la hoja sobre el vástago
de la hoja. Verifique que el lado redondeado de la arandela
de la hoja esté cara afuera con respecto a la hoja, y que
todos los componentes estén bien colocados contra el
alojamiento del árbol. Apriete bien la tuerca.
 Baje la hoja y haga girar la hoja con la mano para
comprobar.
 Baje la hoja de la sierra y instalar la placa de garganta.
Empújela contra la parte trasera de la base de la sierra.
NOTA: Apriete bien el tornillo de la placa de garganta.
No permita que la placa de garganta se curve sobre la
superficie de la mesa.

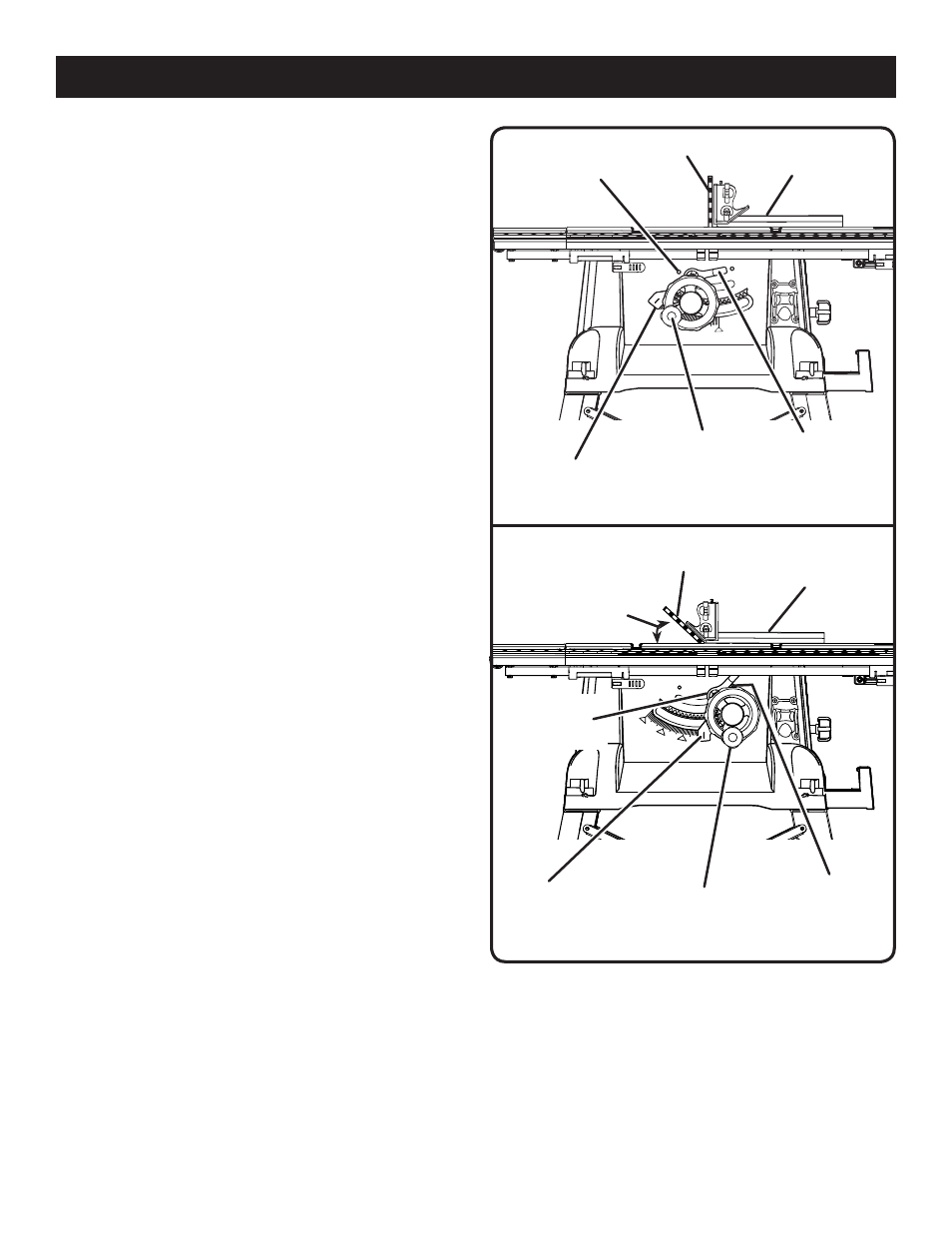

PARA AJUSTAR LA HOJA DE CORTE A 0° O
45°
Ver las Figuras 46 - 47.
Los ajustes de ángulo de su sierra se hicieron en la fábrica
y, a menos que se hayan dañado durante el transporte, no
necesitan ajuste durante el armado. Después de un uso
intenso, es posible que se necesite revisar.
 Desconecte la sierra.
 Levante la protección de la hoja.
 Si la hoja de corte no está perfectamente vertical (0°),
afloje la botón de ajuste y palanca de bloqueo de bisel.
 Coloque una escuadra combinada o una regla a la
izquierda de la hoja. Bloquee el ángulo empujando la
palanca de bloqueo del bisel y botón de ajuste.
 Gire la manija de bisel hasta que el indicador de bisel
indique cero. Si se gira la manija de bisel completamente
y no indica cero como debiera, posiblemente sea
necesario ajustar el indicador de bisel.
NOTA: Será necesario retirar la manija de bisel para
ajustar el indicador correspondiente.
 Si la hoja de corte no está exactamente a 45°, afloje la
botón de ajuste y palanca de bloqueo de bisel.
 Gire la manija de bisel de corte hasta que la parte inferior
de la hoja de corte se haya movido completamente al lado
izquierdo de la ranura. Bloquee el ángulo empujando la
palanca de bloqueo del bisel.
 Si la hoja de corte no está exactamente a 45°, afloje la
botón de ajuste y palanca de bloqueo de bisel.
 Ajuste el indicador de bisel en 45°.
 Coloque el interruptor de corriente en la posición de
ENCENDiDO.
 Haga un corte de prueba.
Fig. 47
0° Botón de
aJuste
HoJa
PaLanca de
BLoQueo de
BiseL
maniJa deL
BiseL
45 °
HoJa
indicador de
corte en BiseL
Fig. 46
escuadra
comBinada
45° Botón de
aJuste
indicador de
corte en BiseL
escuadra
comBinada
maniJa deL
BiseL
PaLanca de
BLoQueo de
BiseL
