23
FUNCiONAMiENTO
PARA CAMBiAR LA PROFUNDiDAD DE LA
HOJA

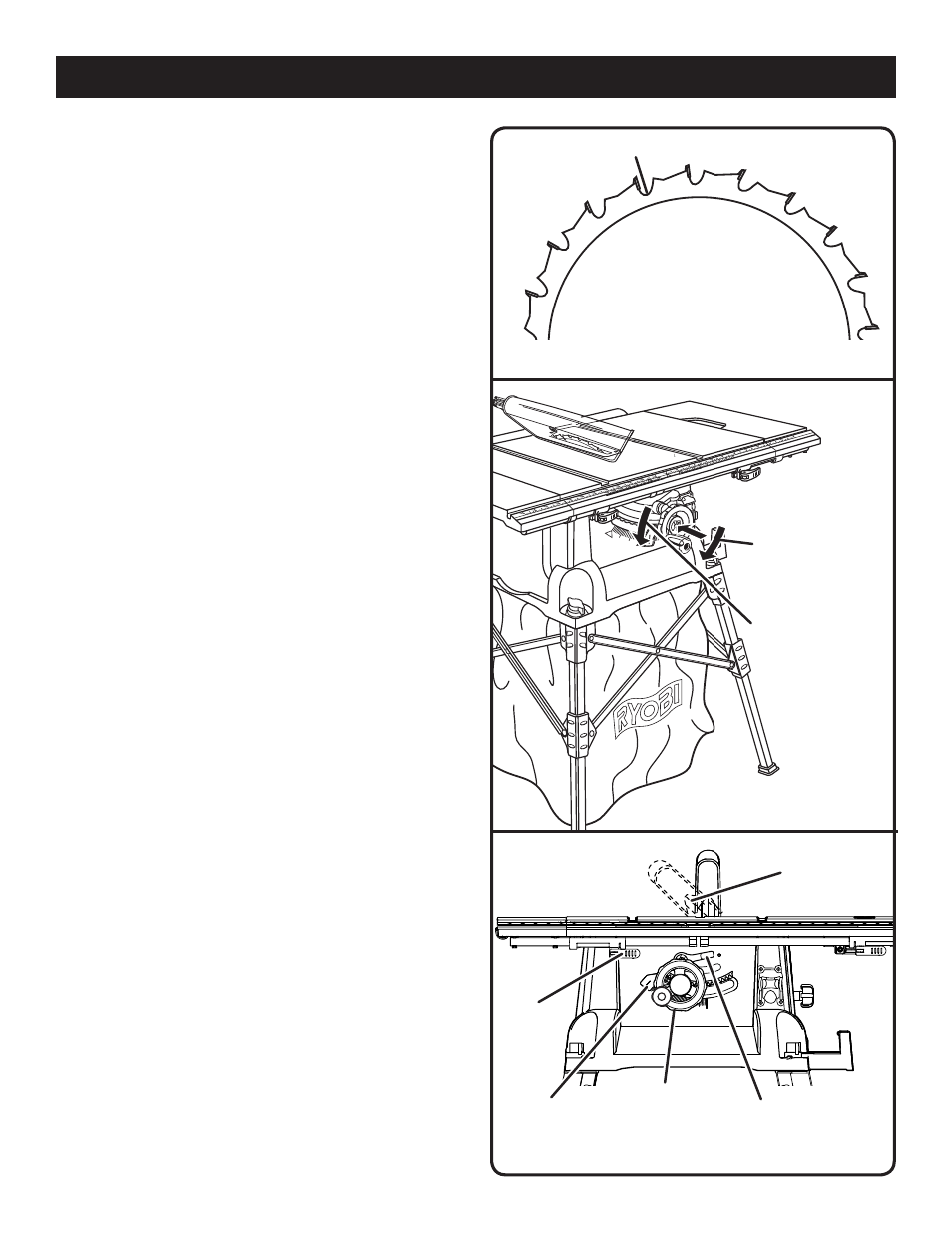

Vea la figura 21.
Se debe ajustar la profundidad de la hoja de la sierra de
manera que las puntas exteriores de la hoja queden más
elevadas que la pieza de trabajo de 3,2 mm a 6, 4 mm (1/8
pulg a 1/4 pulg) aproximadamente, pero los puntos más bajos
(las gargantas) queden bajo la superficie superior.
 Empuje la palanca de fijación de bisel a la izquierda para
el modo de elevación.
 La hoja de corte se sube girando a la izquierda el volante de
ajuste de altura y bisel, y se baja girando éste a la derecha.
PARA CAMBiAR EL ÁNGULO DE LA HOJA
Vea la figura 22.
NOTA: Un corte a 90° tiene un bisel de 0°, y un corte de
45° tiene un bisel de 45°.
 Afloje el control de bisel; para ello, empuje
completamente a la derecha la palanca de fijación de
bisel.
 Ajuste el ángulo de bisel; para ello, empuje el volante
hacia la sierra y luego gírelo. Girando a la izquierda el
volante se aumenta el ángulo de la hoja, acercándoloa
los 45°. Girándolo a la derecha se disminuye el ángulo,
y se acerca la hoja a los 90°.
 Apriete el control de bisel; para ello, empuje a la
izquierda la palanca de fijación de bisel.
PARA AJUSTAR EL iNDiCADOR DE BiSEL
Vea la figura 23.
Si el indicador de bisel no está a cero cuando la hoja de
la sierra está a 90°, ajuste el indicador; para ello, afloje el
tornillo y póngalo a 0° en la escala de bisel. Vuelva a apretar
el tornillo.
GarGanta
Fig. 21
Fig. 22
Fig. 23
Para aumentar
eL ánGuLo
Para disminuir
eL ánGuLo
HoJa
incLinada
mordaza
deL rieL
indicador
de BiseL
voLante de
aJuste de
aLtura Y BiseL
PaLanca de
FiJación de
BiseL
