Rev. 1.06 - 11 -
BCD-1000

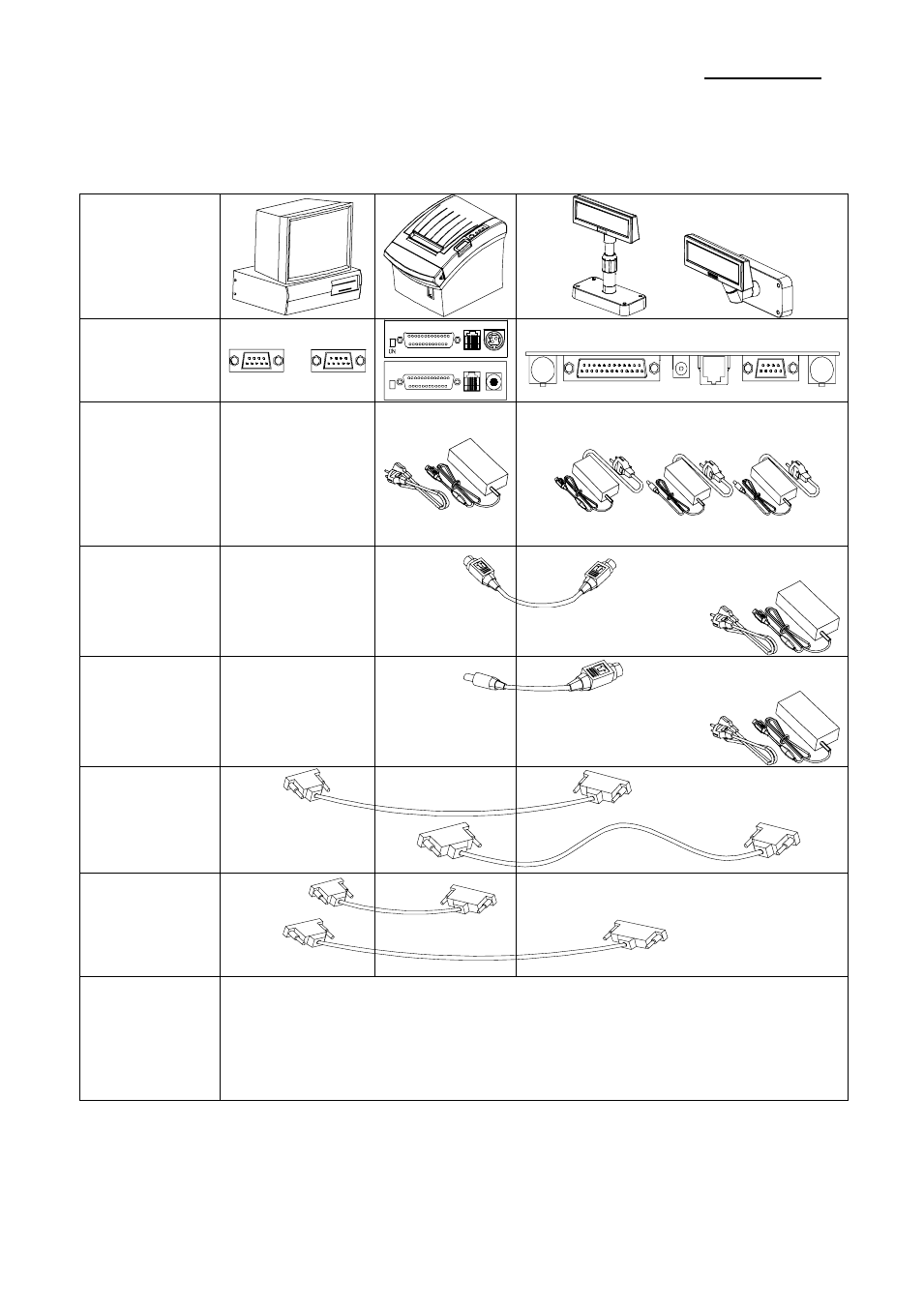

4. Método y tamañ o de conexió n
4-1 Tipo BCD-1000D
Unidad
básica
Interfaz
A B C D E F
Método de
conexión de
energía 1
Suministro
energético de
la VFD
separado
5~24V
Método de
conexión de
energía 2
SMPS→VFD
→Impresora
24V
Método de
conexión de
energía 3
SMPS→VFD
→Impresora
24V
Método de
conexión por
cable 1
Principal→VFD
→Impresora
Método de
conexión por
cable 2
Varios
A: Conector para el suministro energético (Salida DC 24V, 3 clavijas)
B: Conector de la interfaz principal (D-SUB 25 clavijas, hembra)
C: Conector para el suministro energético (Entrada DC 5~24V, 2 clavijas)
D: Conector del visor
E Conector de la interfaz de la impresora (D-SUB 9 clavijas, macho)
F: Conector para el suministro energético (Entrada DC 24V, 3 clavijas)
9 clavija
25 clavija
25 clavija
9 clavija
9 clavija
9 clavija
25 clavija
25 clavija
3 clavija 3 clavija
2 clavija 3 clavija
