8-1 Placa serie
8-1-1 Puente1
Tipo de conexión PTE1 Tipo de enchufe
Entrada de energía (5~24VDC) 1-2
Ubicación J1
Entrada de energía (24VDC) 2-3
Ubicación CN1
N/C 4-5
Salida de energía para imprimir (24VDC)
(Tipo de traspaso)
5-6
Ubicación CN2
8-1-2 Puente2
Algunas funciones dependen de la conexión del dispositivo al BCD-1000, como por
ejemplo si hay o no una impresora conectada con una conexión de traspaso de datos, o
con una conexión independiente.
Tipo de conexión PTE2 PTE2 Función
Traspaso de datos
(configuración
predeterminada)
1-2 4-5
Puede conectar una impresora que no admite el
comando ESC =.
Sólo SERIE 2-3 5-6 No hay una impresora conectada.

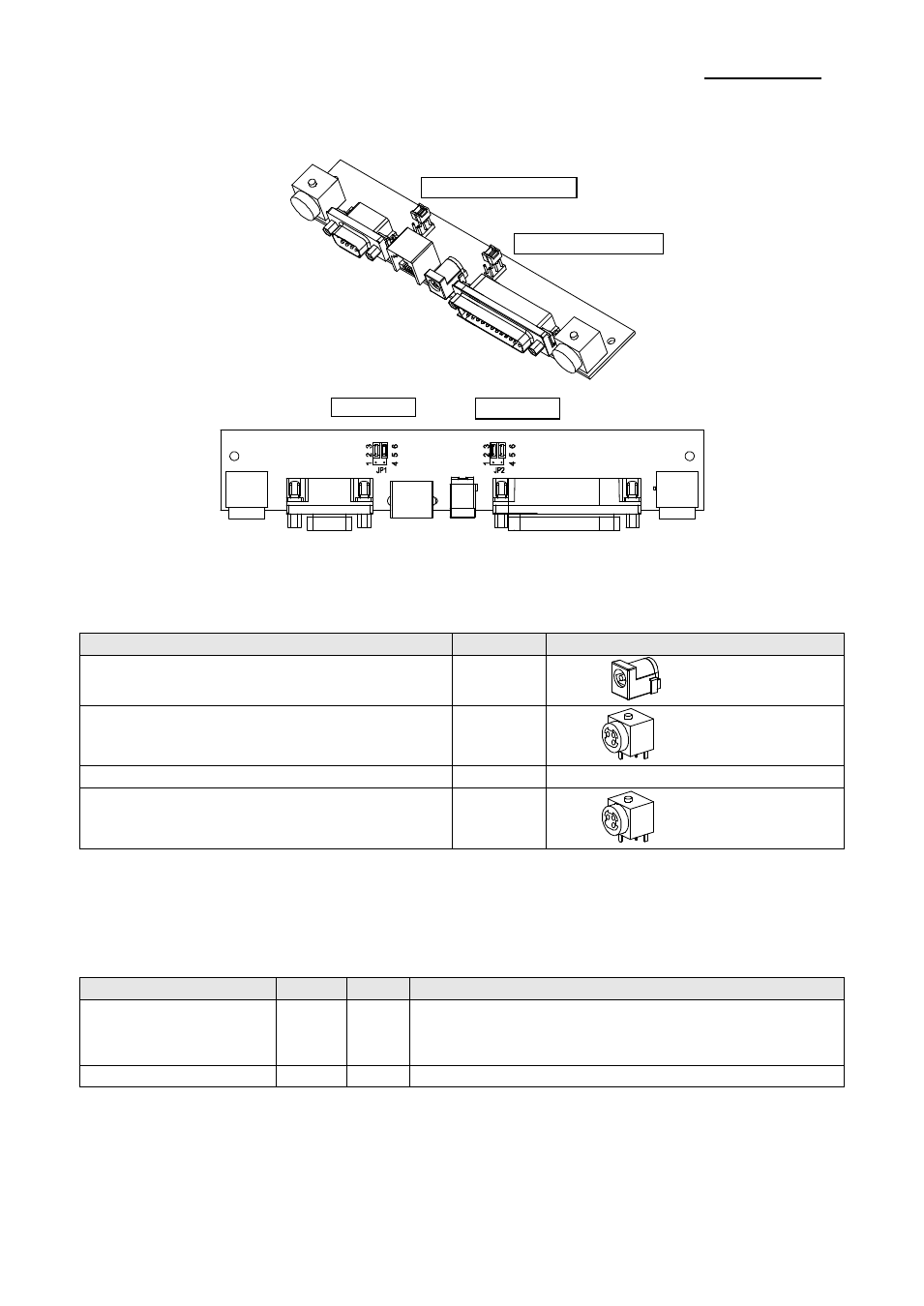

Puente1 - Energía
Puente2-Cable
Puente1 Puente2
CN1
J2 J1
CN2
