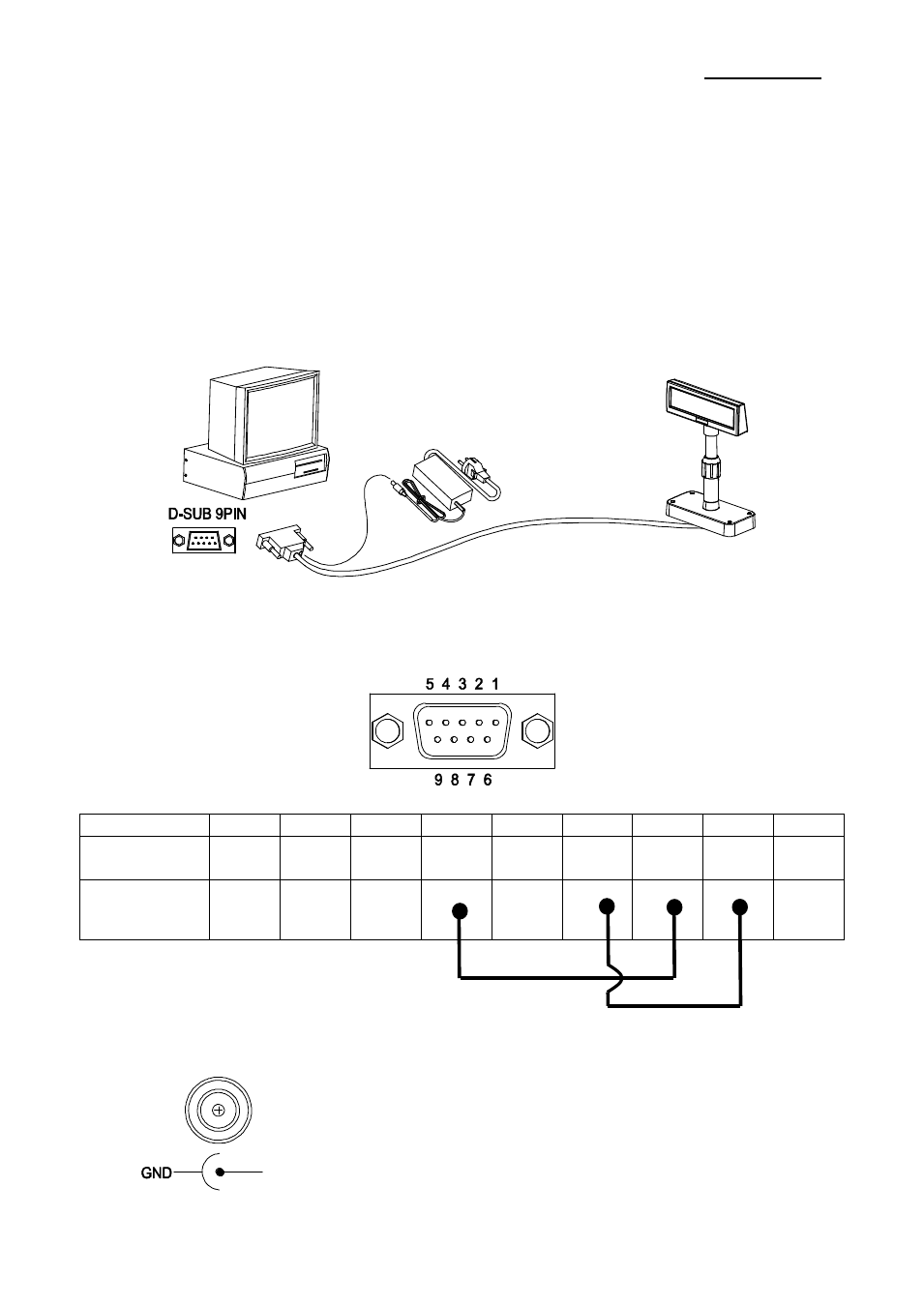

6-1-3 Instrucciones de instalación
PASO1. Apague el sistema de la computadora.
PASO2. Conecte el cable del visor al puerto RS-232 de la computadora.
PASO3. Conecte la fuente de energía DC mediante el adaptador de energía DC
correspondiente.
PASO4. Encienda la computadora y la unidad de suministro de energía, el visor estará
encendido y listo para recibir datos.
6-1-4 Asignaciones de señal (Extremo del cable DSUB)
1
2
3
4
5
6
7
8
9
Nombre de la
clavija
NC
RXD
TXD
DTR
GND
DSR
RTS
CTS
NC
Conexión
corta
6-1-5 Enchufe de energía DC
MÁ X. 300 ~ 1350mA. +12VDC ~ +24VDC.
