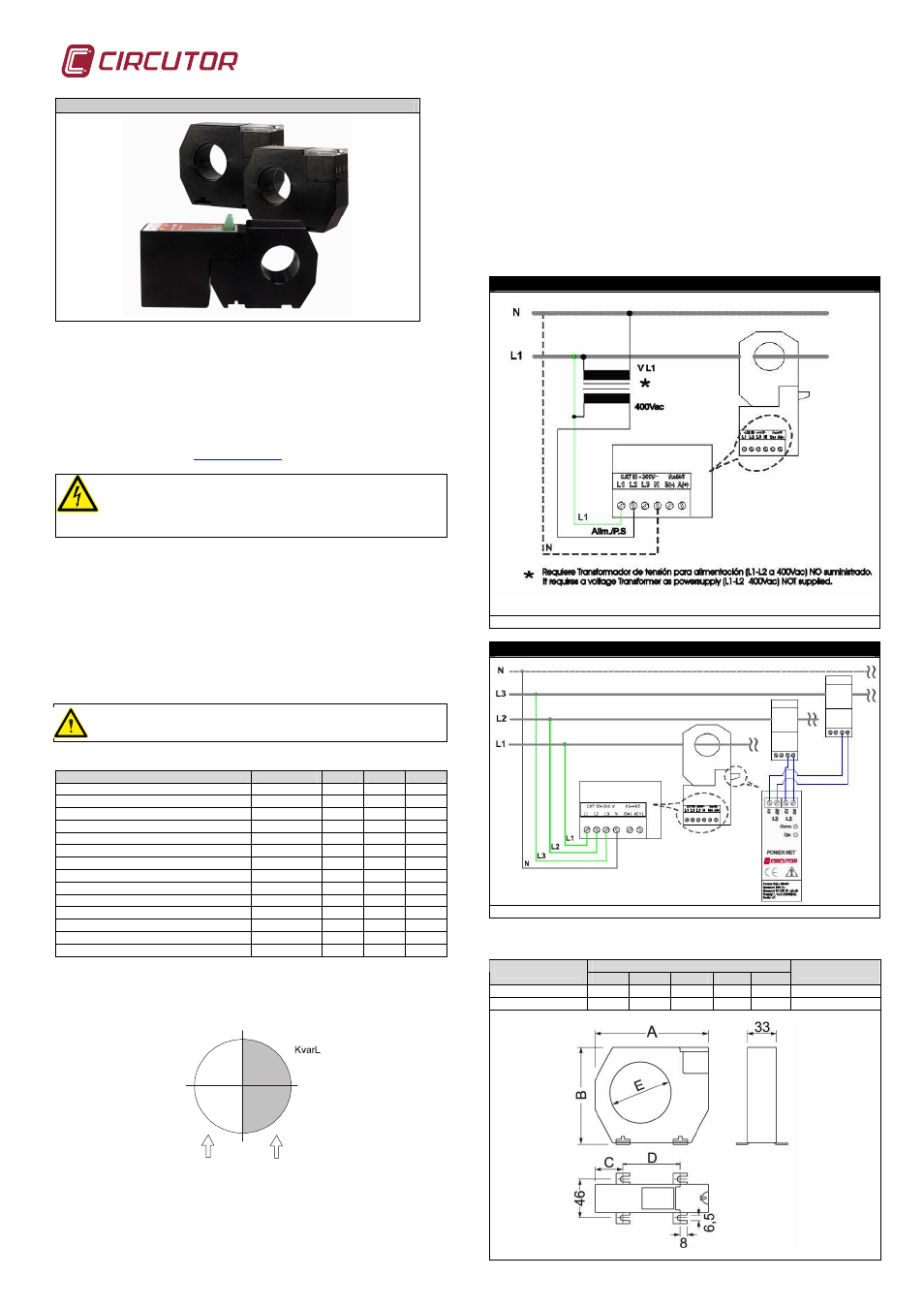

POWER NET
M98146001-01-11C
POWER NET SISTEMA DE GESTIÓN ENERGÉTICA
El Power Net es un analizador que mide, calcula y visualiza a través de un
master u ordenador con software POWER STUDIO, los principales parámetros
eléctricos en redes industriales trifásicas (equilibradas o desequilibradas). La
medida se realiza en verdadero valor eficaz, mediante tres entradas de tensión
Vca. y la intensidad se mide mediante transformadores tipo TC-Power Net. Los
parámetros medidos se muestran en la tabla de variables medidas.
Este manual pretende ser una guía rápida del uso y funcionamiento del POWER
NET. Para más información, se puede descargar el manual completo en la
página web de CIRCUTOR:
www.circutor.es
Antes de efectuar cualquier operación de mantenimiento,
modificación
de
conexiones,
reparación,
etcétera,
debe
desconectarse el aparato de toda fuente de alimentación. Cuando
se sospeche de un fallo de funcionamiento del equipo ó en la
protección del mismo debe dejarse el equipo fuera de servicio.
1
FUNCIONAMIENTO DEL POWER NET
Para poder visualizar y almacenar los valores medidos por uno o varios
dispositivos de medida de la red Power Net, deben estar conectados a un
software de gestión y adquisición de datos mediante un bus RS-485 (máximo 32
dispositivos)
A través de la aplicación SCADA que permite el software Power Studio o Power
Studio Scada, es posible reprogramar el equipo para ejecutar una aplicación con
la cual poder visualizar los valores medidos por el dispositivo, realizar gráficas y
consultar históricos almacenados.
Para comunicar Power Net con la aplicación de gestión debe verificar el
conexionado de las comunicaciones y la instalación de los equipos.
Si se utiliza el equipo de forma no especificada por el fabricante, la
protección del equipo y del usuario, pueden resultar comprometidas.
2
VARIABLES
Parámetro
Inst
Máx
Mín
Tensión Fase-neutro
V
X
X
X
Tensión Fase-fase
V
X
X
X
Frecuencia
(Hz)
X
X
X
Corriente por fase y trifásica
A
X
X
Distorsión armónica tensión
THD V
X
X
Distorsión armónica intensidad
THD I
X
X
Potencia activa por fase y trifásica
kW
X
X
Potencia capacitiva trifásica
kvarC
X
X
Potencia inductiva trifásica
kvarL
X
X
Potencia Aparente por fase y trifásica
kVA
X
X
Factor de potencia.
P.F
X
X
X
Energía activa trifásica
Kw·h
X
Energía capacitiva trifásica
kvarC·h
X
Energía inductiva trifásica
kvarL·h
X
POWER NET es un equipo que mide en dos cuadrantes. El usuario no tiene que
preocuparse por el sentido del transformador de corriente. El equipo cambia
internamente el sentido de la corriente de forma que siempre mide potencias
consumidas.
KW
P.F
P.F
KW
KvarC
0º
90º
180º
-90º
Potencia
Consumida
Potencia
Generada
POWER NET guarda en memoria los valores máximos y mínimos aunque se
desconecte la alimentación.
3
CONEXIONADO
Al ser un equipo que permanece permanentemente conectado en una
instalación, debe estar provisto de interruptor magneto-térmico o equivalente
para ser desconectado. De igual forma debe estar provisto de fusibles tipo gl
(IEC 296) o tipo M de entre 0,5...2 A.
La sección de los cables de alimentación y medida del equipo no debe ser
inferior a 1,5mm².
Powr Net debe ir instalado en el punto donde se desea realizar la medida
asegurando que este punto cumple con los requisitos de aislamiento, seguridad
eléctrica mínimos que garantiza el transformador. De igual forma, que las
características del punto de medida, cumplen con las especificaciones del
equipo.
Sistema monofásico
Conexión monofásico: 1 Power Net
Sistema trifásico desequilibrado
Conexión trifásico desequilibrado: 1 Power Net+ 2 TC-Power Net
4
DIMENSIONES TC POWER NET
Dimensiones (mm)
TC-Power Net
A
B
C
D
E
∅
Peso (Kg)
WG-35
100
79
26
48,5
35
0,150
WG-70
130
110
32
66
70
0,240
