13
Si Haga lo siguiente
18020 no pasa
por la puerta

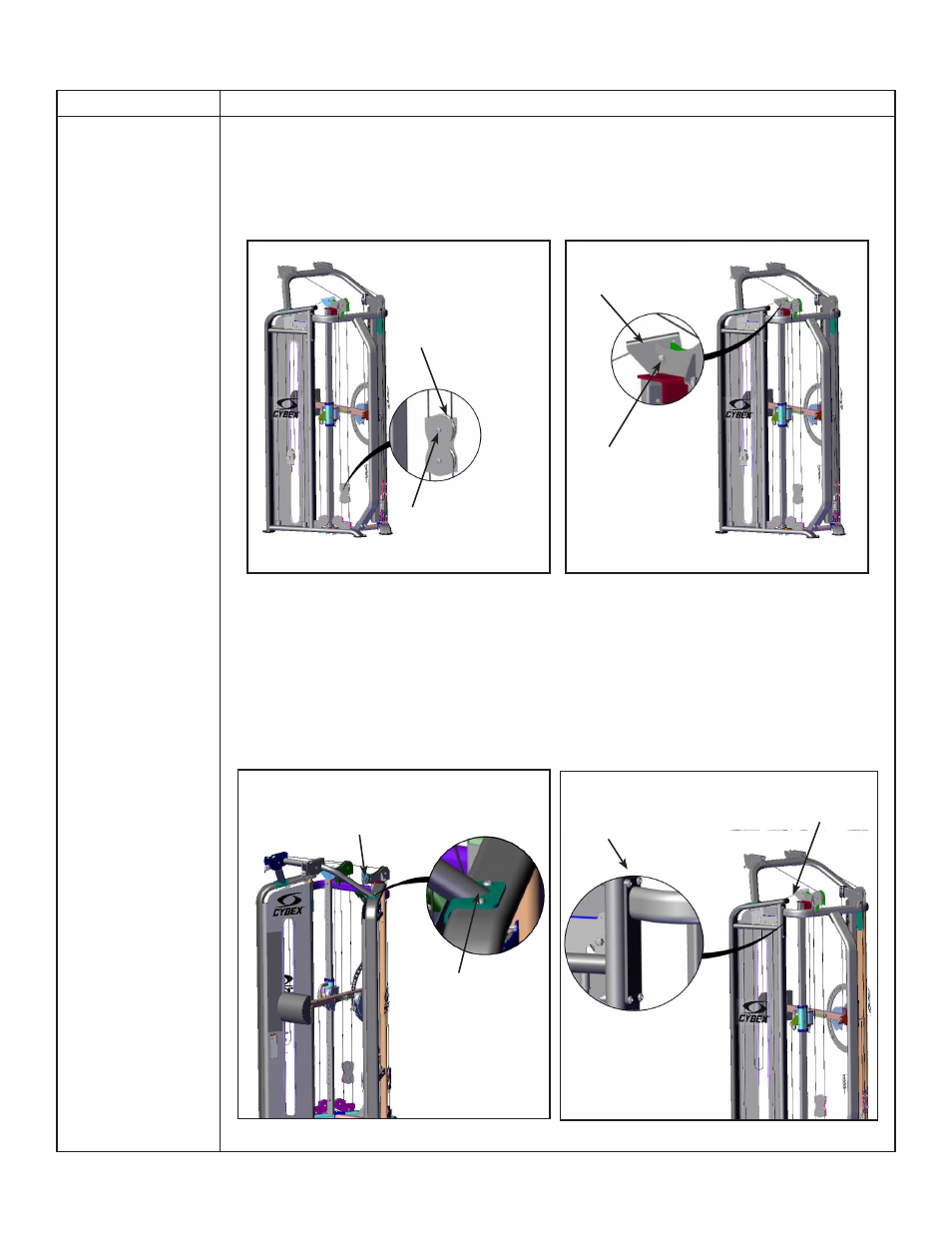

Extracción de la polea del cable
1. Extraiga la tuerca y el tornillo de cabeza tubular del botón (BHSCS) para
extraer la polea del cable con una llave Allen de 7/32” o una llave de
9/16”.
Polea del cable
BHSCS
Polea del cable
BHSCS
2. Retire las poleas del cable y el cable.
Separación de la estructura
1. Extraiga los BHSCS y las tuercas sujetando un lado de la barra
transversal delantera superior y el tubo transversal posterior superior con
una llave Allen de 7/32” y una llave de 9/16”.
BHSCS (4)
Tubo transversal
posterior superior
BHSCS (4)
Tubo transversal
delantero superior
