D. Rotar la leva y desconectar la correa del apilado del peso de la leva (aflojando los dos tornillos
de presión en la abrazadera de la correa con una llave 7/32" Allen). Véase El Figura 1.
E. Localizar el cable eso está conectada con la leva. Ver Figura 2.
F. Quitar el perno, tuerca de la arandela y de tuerca hexagonal asegurar
la polea a la polea soporte.
G. Quitar la polea del soporte de polea.
H. Quitar uno de los dos BHSCS (tornillos de casquillo principales del zócalo del botón)
que aseguran el eje de pivote. Véase El Figura 3.
I. Quitar cuidadosamente el eje de pivote y el eje de la polea. Véase El Cuadro 3. NOTA: Tener
extremadamente cuidado al quitar el eje así que usted no arruina los hilos de rosca en el eje.
J. Con una ayudante, quitar cuidadosamente los cinco BHSCS que
aseguran las dos mitades
del bastidor. Véase El Figura 4.
K. Mover cuidadosamente cada mitad a través del umbral a la
localización deseada.
L. Con una ayudante, unir cuidadosamente cada mitad juntos que usa
los cinco BHSCS quitada en el paso 4J. Véase El Figura 4.
M. Unir cuidadosamente el eje de la polea usando el eje de pivote
y el BHSCS quitados en los pasos 4H y 4I. Véase El Figura 3.
N. Volver a conectar el soporte de polea (quitado en los pasos
4F y 4G).
O. Verificar que las dos correas estén encaminadas correctamente
(la una correa de la leva al soporte de polea y la otra correa que
conecta con los brazos).
P. Conectar la correa del apilado del peso con la abrazadera de
la correa de la leva (quitada en el paso 4D). Véase El Figura 1.
Q. Continuar encendido con el paso 5C.
5. Quitar los pies del envío y quitar las cubiertas traseras.
A. Quitar cuidadosamente cada (del estándar) ayuda formada
cono del envío usando zócalo o llave de un 3/4".
B. Cortar el lazo del envío que asegura el peso superior.
C. Poner cuidadosamente los pies de goma (provistos de la
máquina) en cada pie del bastidor.
D. Levantar el peso superior y dar vuelta al peso del incremento
que ajusta la perilla para seleccionar las 15 libras (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips que aseguran la
cubierta (trasera) superior y quitar cuidadosamente la cubierta.
Véase El Figura 5.Aflojar el fondo dos tornillos demostrado en
figura 6. NOTA: No quitar fondo dos tornillos.
F. Quitar los dos tornillos superiores que aseguran la cubierta
trasera. Véase El Figura 7.
G. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitarlo.

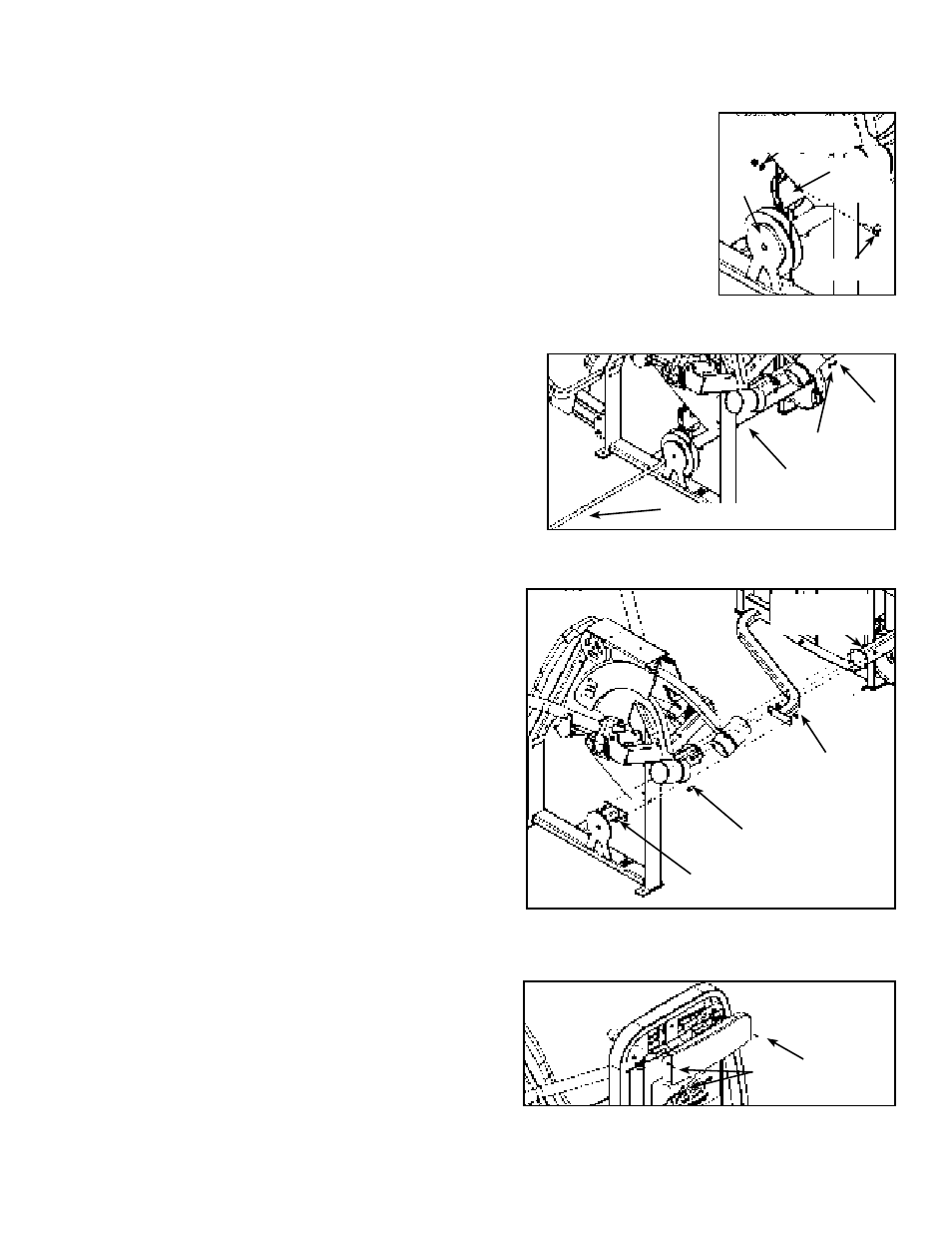

Figura 2
Perno
Soporte
De Polea
Leva
Figura 3
BHSCS
Eje De Pivote
Arandela
Eje De la Polea
Figura 4
BHSCS (2)
Nilón Tuerca
de fijación (2)
BHSCS (3)
Nilón Tuerca
de fijación (3)
Figura 5
Cabeza Phillips
Tornillo (3)
Tuerca hexagonal
Nut/Washer
