Manual de Usuario Cybex
9

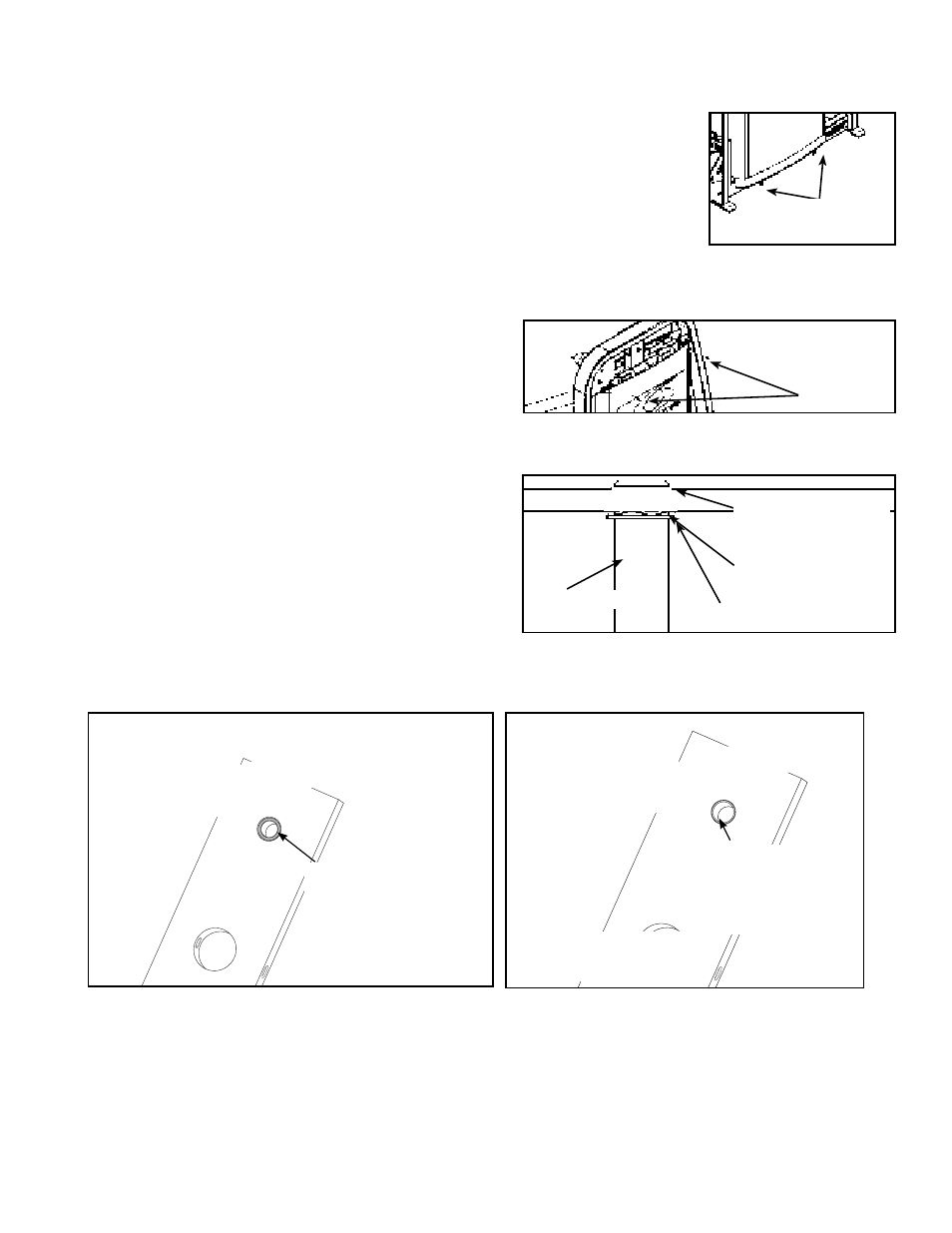

6. Instalar el apilado del peso.
A. Observar cómo los pesos del incremento están instalados.
B. Con una ayudante llevando a cabo los pesos del incremento, mover la perilla
de ajuste a 0 libras. Y quitar los seis pesos del incremento (tres cada lado).
C. Con los alicates de un anillo rápido externos, quitar el anillo rápido superior a partir de la una
de las barras de guía y bajar cuidadosamente la barra de guía. Véase El Figura 8.
D. Quitar un anillo rápido más bajo y agitar la arandela de la barra de guía. Repetir los pasos 6A
y 6B para quitar ambos anillos rápidos de la otra barra de guía.
E. Si es posible, inclinar las barras de guía hacia fuera, lejos
de la máquina para proporcionar la mayoría del cuarto para
instalar las placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y
fijarlo cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras
de guía. Lubricar con la capa ligera de aceite de motor
automotor medio del peso.
H. Instalar cuidadosamente cada placa del peso una a la vez.
NOTA: Al instalar las pesas, colóquelas de manera que los
bordes anchos de los casquillos miren hacia arriba y los bordes
estrechos de los casquillos miren hacia abajo. Observe las
Figuras 9A y 9B.
I. Resbalar el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la
barra de guía (cerca de 3 del extremo superior de la barra de
guía).
K. Levantar la barra de guía para arriba a través del agujero de
montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y asegurar un anillo rápido más bajo. Repetir los pasos 6J - 6L para la otra barra de guía.
Figura 8
Anillo rápido superior
Bajar el anillo rápido
Capítulo
Guía Rod
Arandela de la onda
Figura 6
Figura 7
Tornillo (aflojar
no quitar)
Tornillo
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 9A Figura 9B
