Manual de Usuario Cybex
8

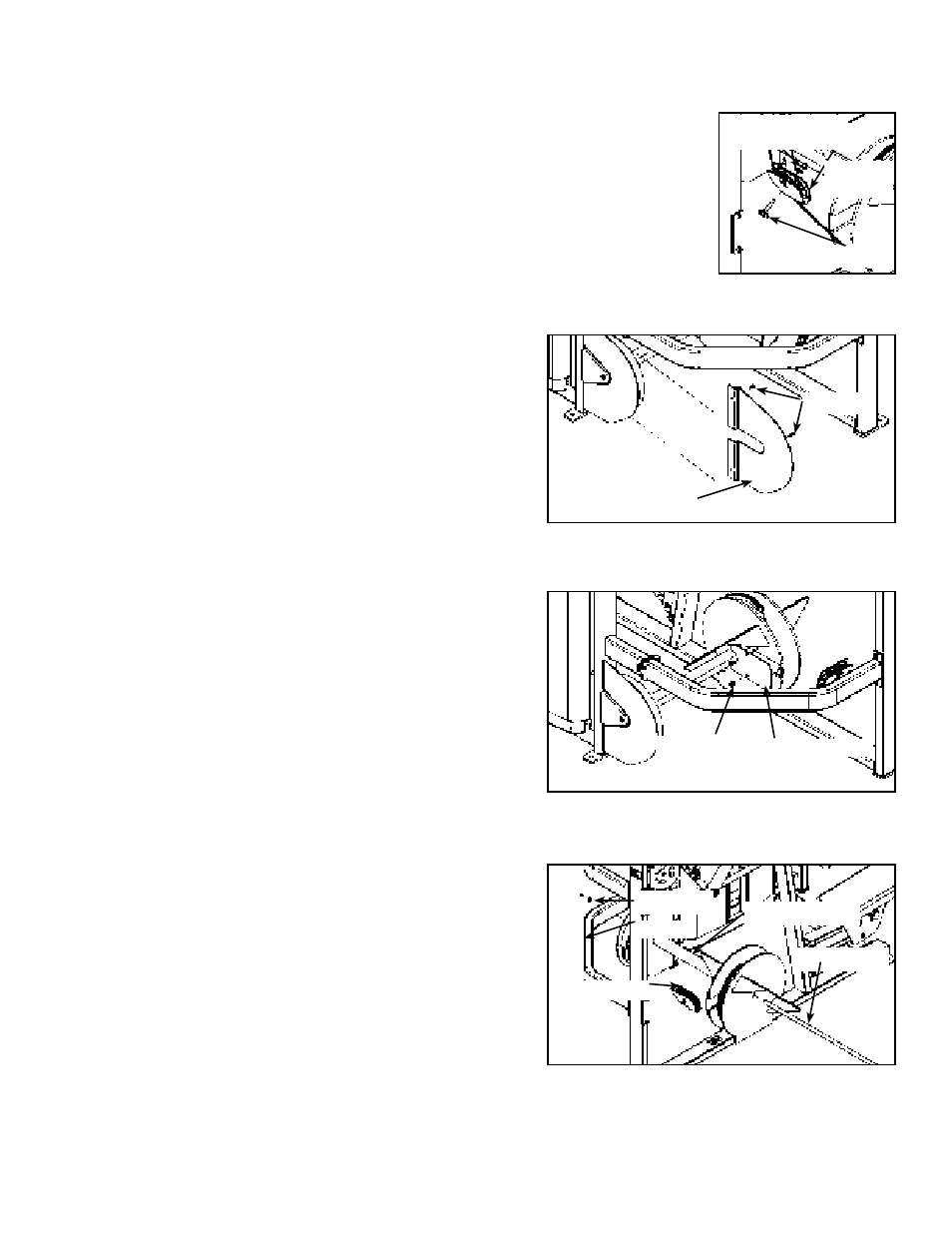

E. Situar la polea Acorchetar que es Localizado cerca de leva. Véase El Figura 2.
F. Quitar el perno, tuerca de la arandela y de tuerca hexagonal asegurar la polea
a la polea soporte.
G. Quitar la polea del soporte de polea.
H. Con un destornillador Phillips, quitar los dos tornillos que aseguran la tapadera
de la leva (protector) y quitar la placa. Véase El Figura 3.
I. En el extremo opuesto del eje de pivote (del paso 4H), localizar la placa pequeña
demostrada en el Figura 4.
J. Con una llave Allen del 7/32", quitar los dos BHSCS que aseguran
la placa pequeña y quitar la placa.
K. Quitar uno de los dos BHSCS que aseguran el eje de pivote.
Véase El Figura 5.
L. Quitar cuidadosamente el eje de pivote. Véase El Cuadro 5.
NOTA: Tener extremadamente cuidado al quitar el eje así
que usted no arruina los hilos de rosca en el eje.
M. Rotar la leva de modo que la parte plana esté haciendo frente abajo.
N. Resbalar cuidadosamente el eje de la polea de la máquina.
O. Con una ayudante, quitar cuidadosamente los seis BHSCS
que aseguran las dos mitades del bastidor. Véase El Figura 6.
P. Poner cuidadosamente la mitad más alta del bastidor abajo
en el piso hasta que usted es listo moverlo.
Q. Mover cuidadosamente cada mitad con la manera de la puerta
a la localización deseada. Una vez más poner la mitad más alta
del bastidor abajo en el piso hasta que usted es listo reatar las
dos mitades.
R. Con una ayudante, unir cuidadosamente cada mitad juntos que
usa los seis BHSCS quitada en el paso 4O. Véase El Figura 6.
S. Con los revestimientos de la parte plana abajo, resbalar
cuidadosamente el eje de la polea nuevamente dentro de
la máquina (quitada de pasos los 4M y 4N).
T. Resbalar cuidadosamente el eje de pivote a través del eje
de la polea (quitado de los pasos 4K y 4L).
U. Asegurar el eje de pivote usando el BHSCS quitado en
el paso 4K.
V. Volver a conectar la polea al soporte de polea (quitado en los
pasos 4F y 4G).
W. Veryify las dos correas se encamina correctamente (la una correa
que conecta de la leva con el soporte de polea y la otra correa
que conecta de la polea con los brazos).
X. Conectar la correa del apilado del peso con la abrazadera de la
correa
de la leva (quita da en el paso 4D). Véase El Figura 1.
Y. Continuar encendido con el paso 5C.
Figura 2
Perno
Figura 3
Tapadera De la Leva
Tornillo
Figura 5
BHSCS
Eje De Pivote
Arandela
Eje De la Polea
Polea/Cable
Figura 4
Placa Pequeña BHSCS (2)
Polea
Soporte
Arandela/Tuerca
hexagonal
