Manual de Usuario Cybex
9

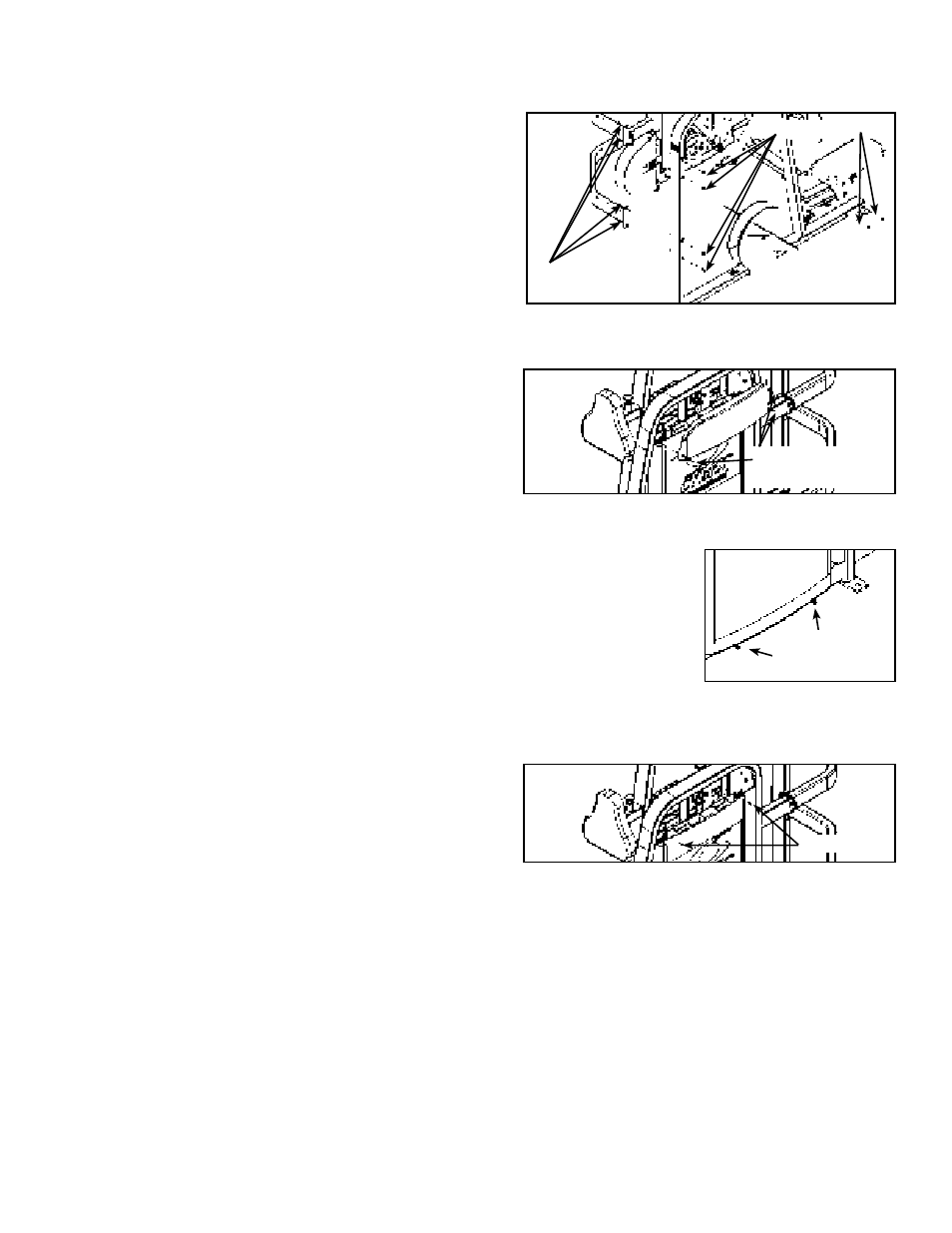

5. Quitar los pies del envío y quitar las cubiertas traseras.
A. Quitar cuidadosamente cada (del estándar) ayuda formada
cono del envío usando zócalo o llave de un 3/4".
B. Cortar el lazo del envío que asegura el peso superior.
C. Poner cuidadosamente los pies de goma (provistos de la
máquina) en cada pie del bastidor.
D. Levantar el peso superior y dar vuelta al peso del incremento
que ajusta la perilla para seleccionar las 15 libras (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips que aseguran la
cubierta (trasera) superior y quitar cuidadosamente la cubierta.
Véase El Figura 7.
F. Aflojar el fondo dos tornillos demostrado en figura 8.
NOTA: No quitar fondo dos tornillos.
G. Quitar los dos tornillos superiores que aseguran la cubierta
trasera. Véase El Figura 9.
H. Resbalar cuidadosamente el montaje posterior de la cubierta
hacia arriba y quitarlo.
Figura 9
Figura 7
Cabeza Phillips
Tornillo (3)
Tornillo
Figura 6
BHSCS (6)
Tuerca de fijación
De nylon (6)
Figura 8
Tornillo (aflojar
no quitar)
