Manual de Usuario Cybex
10

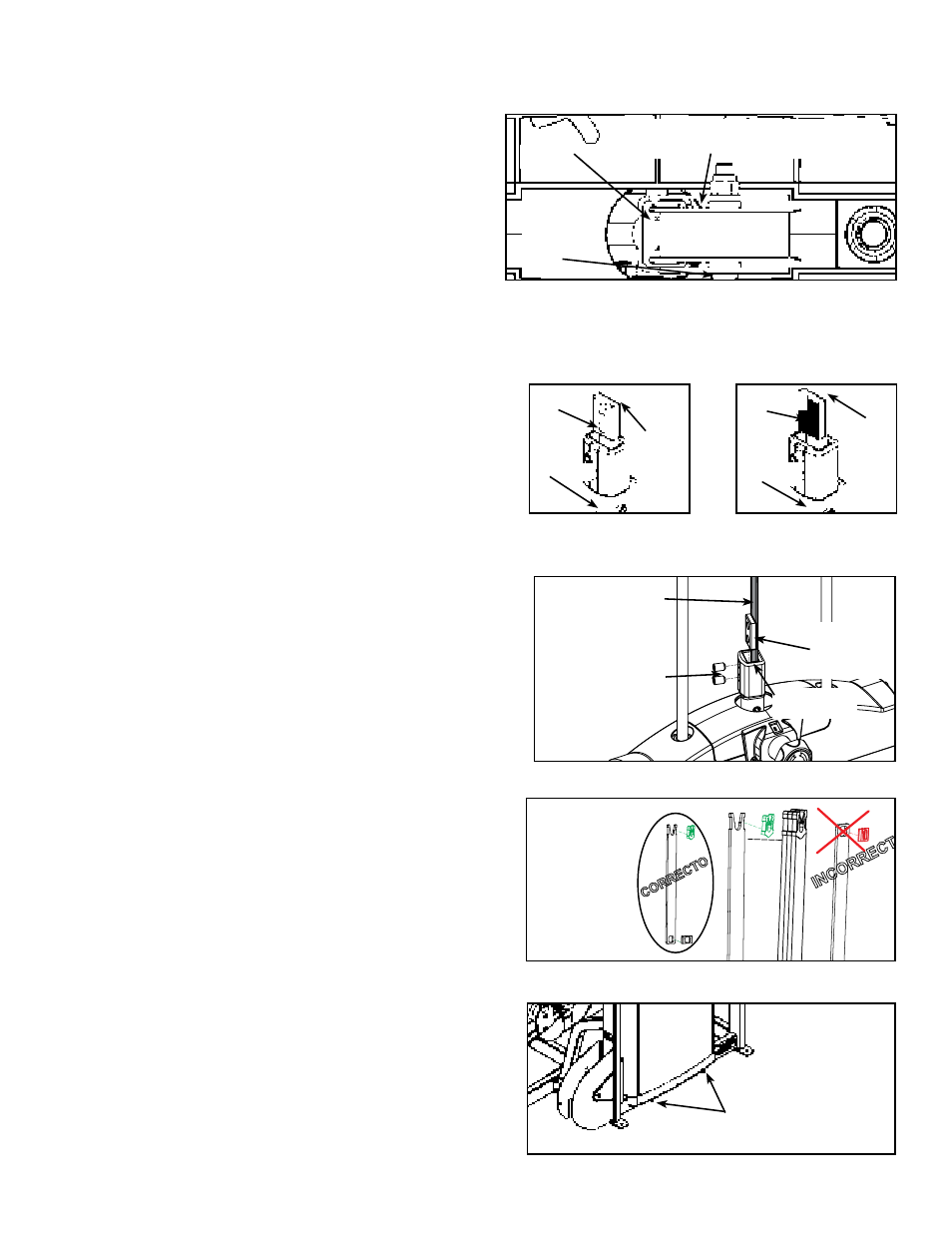

7. Encaminamiento De la Correa.
A. Verificar que la correa esté encaminada a través de la tapa
del soporte de polea y después que encamine el extremo
de la correa abajo al peso superior.
B. Levantar cuidadosamente el peso superior y verificar que la
posición de la abrazadera de la correa (en el peso superior)
está alineada correctamente con el soporte de polea superior
(en la máquina). Véase El Figura 10.
C. Resbalar la correa a través de ranura en abrazadera de
la correa.
D. Verificar que la correa y el relleno estén instalados
correctamente, según lo demostrado en la figura 11A.
NOTA: No instalar el relleno al revés según lo demostrado
en la figura 11B.
E. Tense la cinta y asegúrela con los dos tornillos de fijación.
NOTA: Tornillos de fijación por torsión de 300-350 pulg./lbs
(7,6-8,9 m/kgs). Observe la Figura 12.
F. Colocar el perno del apilado del peso en cada placa para
verificar la instalación apropiada.
G. Sin seleccionar ninguna resistencia, levantar el peso superior
hacia arriba y hacia abajo (simulando la operación normal).
H. Hacer que una ayudante verifique que la correa se está
moviendo suavemente y está encaminada derecho del soporte
de polea superior a la abrazadera superior de la correa del peso.
I. Reinstalar los seis pesos del incremento que fueron quitados
en el paso 6B. Véase El Figura 13.
J. Dar vuelta al peso del incremento que ajusta la perilla a
seleccionar las 15 libras.
8. Instalar detrás las cubiertas.
A. Poner cuidadosamente el montaje de la cubierta nuevamente
dentro de la posición respecto a los dos tornillos inferiores.
Véase El Figura 14.
B. Instalar los dos tornillos superiores que aseguran el montaje
trasero de la cubierta. Véase El Figura 15.
C. Instalar los tres tornillos principales Phillips que aseguran la
cubierta (trasera) superior. Véase El Figura 16.
Figura 12
Tornillo de
presión
Correa
Abrazadera
de la correa
relleno
Abrazadera
De la Correa
Figura 14
Tornillo
Figura 11A
Vástago
Correa
Relleno
Vástago
Correa
Relleno
Polea Superior
Figura 10 (visión superior desde la polea abajo para ceñir la
abrazadera
Correa
El relleno y los tornillos de presión
(no demostrados) están en este lado.
Incremento
Peso
Ajuste
Perilla
Figura 11B
Encaminamiento
correcta de la correa
Encaminamiento
incorrecta de la correa
Figura 13
INCORRECT
O
CORRECT
O
Pesos Del
Incremento
