Manual de Usuario Cybex
9

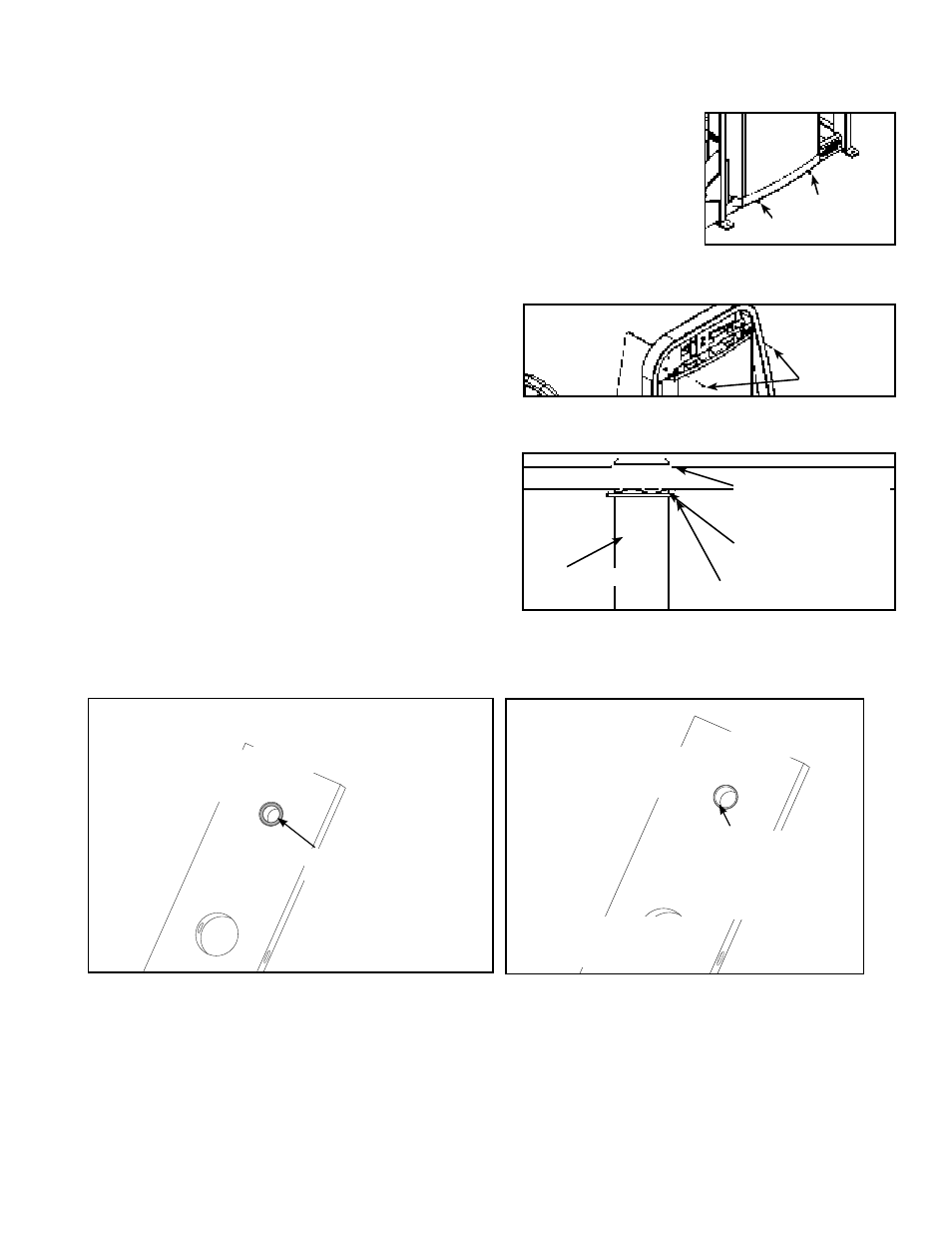

F. Aflojar el fondo dos tornillos demostrado en figura 6. NOTA: No quitar fondo dos tornillos.
G. Quitar los dos tornillos superiores que aseguran la cubierta trasera. Véase El Figura 7.
H. Resbalar cuidadosamente el montaje posterior de la cubierta hacia arriba y quitarlo.
6. Instalar el apilado del peso.
A. Nota cómo los pesos del incremento están instalados.
B. Con una ayudante llevando a cabo los pesos del incremento,
mover la perilla de ajuste a 0 libras y quitar los seis pesos del
incremento (tres cada lado).
C. Con los alicates de un anillo rápido externos, quitar el anillo
rápido superior a partir de la una de las barras de guía y bajar
cuidadosamente la barra de guía. Véase El Figura 8.
D. Quitar un anillo rápido más bajo y agitar la arandela de la barra
de guía. Repetir los pasos 6A y 6B para quitar ambos anillos
rápidos de la otra barra de guía.
E. Si es posible, inclinar las barras de guía hacia fuera, lejos de
la máquina para proporcionar la mayoría del cuarto para instalar
las placas del peso.
F. Resbalar el peso superior encima y fuera de la máquina y fijarlo
cuidadosamente a un lado.
G. Limpiar la longitud entera del excedente limpio de las barras de
guía. Lubricar con la capa ligera de aceite de motor automotor
medio del peso.
H. Instalar cuidadosamente cada placa del peso una a la vez.
NOTA: Al instalar las pesas, colóquelas de manera que los
bordes anchos de los casquillos miren hacia
arriba y los bordes estrechos de los casquillos miren hacia abajo. Observe las Figuras 9A y 9B.
I. Resbalar cuidadosamente el peso superior sobre las barras de guía.
J. Poner un anillo rápido más bajo y agitar la arandela sobre la barra de guía (cerca de 3" del extremo superior de la
barra de guía).
K. Levantar la barra de guía para arriba a través del agujero de montaje e instalar el anillo rápido superior.
L. Bajar la barra de guía y asegurar un anillo rápido más bajo. Repetir los pasos 6J - 6L para la otra barra de guía.
Figura 8
Anillo rápido superior
Bajar el anillo rápido
Capítulo
Guía Rod
Arandela de la onda
Figura 6
Figura 7
Tornillo (aflojar
no quitar)
Tornillo
Borde
ESTRECHO de
los casquillos
INCORRECT
O
El BORDE
ancho de los
casquillos mira
hacia arriba
CORRECT
O
NOTA: El borde estrecho
del casquillo debe mirar
hacia abajo.
Figura 9A Figura 9B
