Manual de Usuario Cybex
8

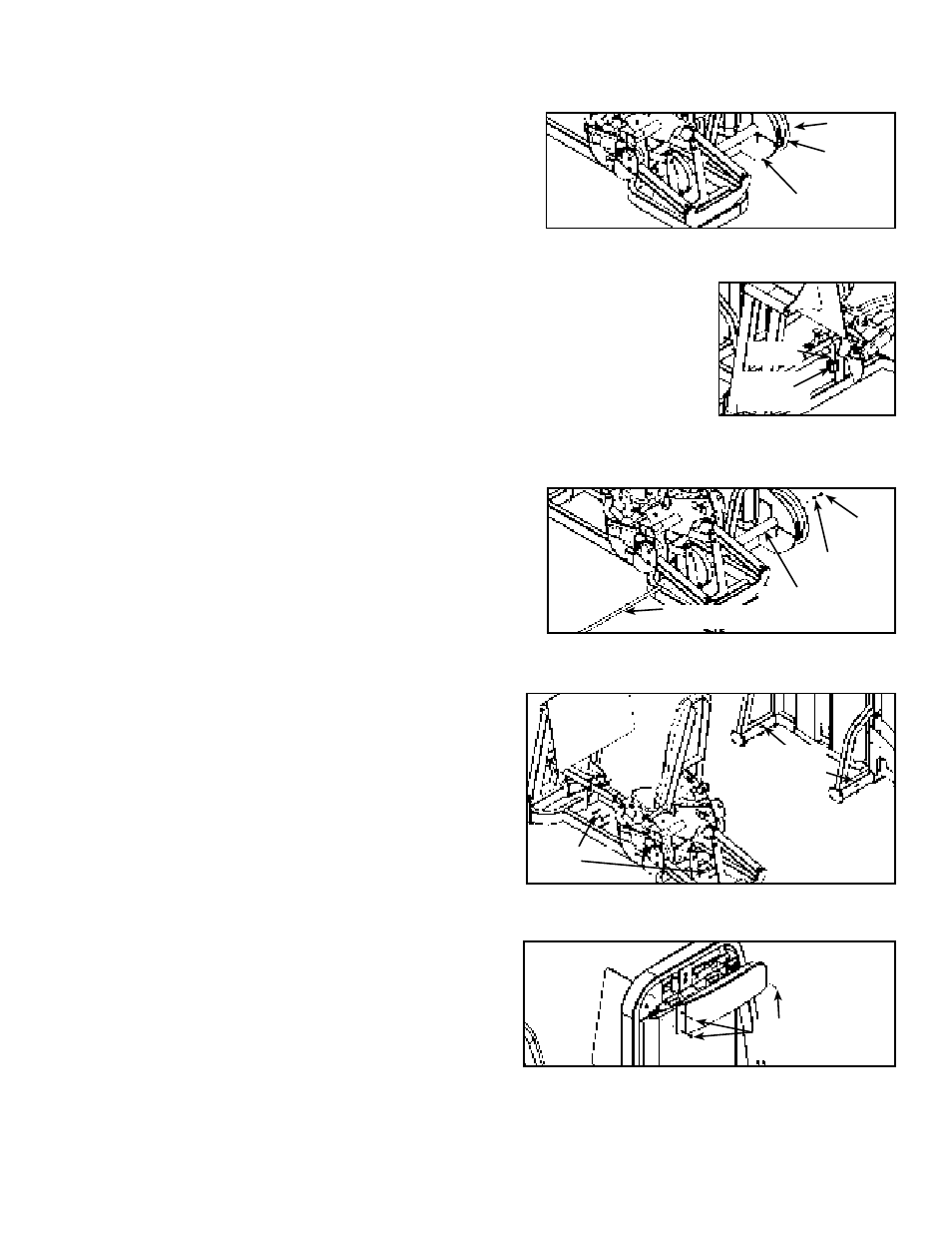

D. Quitar los cinco tornillos Phillips que aseguran el protector cerca
de la leva y quitar el protector. Ver La Figura 1A.
E. Rotar la leva y desconectar la correa del apilado del peso de la
leva (aflojando los dos tornillos de presión en la abrazadera de
la correa con un 7/32" llave Allen). Ver La Figura 1B.
F. Localizar la correa unido cerca de ajuste del tubo. Ver Figura 2.
G. Aflojar ambo el sistema el asegurar de los tornillos correa.
H. Quitar la correa de la abrazadera y de la correa del "unroute" para
poderla quitar fácilmente de la máquina cuando se quita el eje de la
polea.
I. Quitar uno de los dos BHSCS (tornillos de casquillo principales
del zócalo del botón) que aseguran el eje de pivote. Véase El Cuadro 3.
J. Quitar cuidadosamente el eje de pivote y el eje de la polea. Véase El Cuadro 3.
NOTA: Tener extremadamente cuidado al quitar el eje así que usted no arruina
los hilos de rosca en el eje.
K. Con una ayudante, quitar cuidadosamente los ocho BHSCS que aseguran
las dos mitades del bastidor. Véase El Figura 4.
L. Mover cuidadosamente cada mitad a través del umbral a la
localización deseada.
M. Con una ayudante, unir cuidadosamente cada mitad juntos que usa
los ocho BHSCS quitada en el paso 4K. Véase El Figura 4.
N. Unir cuidadosamente el eje de la polea usando el eje de pivote y
BHSCS quitado en los pasos 4I y 4J. Véase El Figura 4.
O. Encaminar y conectar correctamente la correa con la abrazadera
de la correa (quitada en el paso 4H).
P. Conectar la correa del apilado del peso con la abrazadera de la
correa de la leva (quitada en el paso 4E). Ver La Figura 1B.
Q. Instalar el protector y asegurarlo con los cinco tornillos
principales Phillips (quitados en el paso 4D).
R. Continuar encendido con el paso 5B.
5. Quitar los pies del envío y quitar las cubiertas traseras.
A. Quitar cuidadosamente cada (del estándar) ayuda formada
cono del envío usando zócalo o llave de un 3/4".
B. Cortar el lazo del envío que asegura el peso superior.
C. Poner cuidadosamente los pies de goma (provistos de la
máquina) en cada pie del bastidor.
D. Levantar el peso superior y dar vuelta al peso del incremento
que ajusta la perilla para seleccionar las 15 libras (tres
incrementan pesos cada lado).
E. Quitar los tres tornillos principales Phillips que aseguran
la cubierta (trasera) superior y quitar cuidadosamente la
cubierta. Véase El Figura 5.
BHSCS
Eje De Pivote
Arandela
Eje De la Polea
Figura 3
Figura 1B
Sistema
Tornillos
Leva
Protector
Figura 2
Sistema
Tornillos
Correa
Figura 4
BHSCS (8)
Figura 5
Cabeza Phillips
Tornillo (3)
Tuerca de
fijación De
nylon (8)
