Manual del propietario de Cybex
11
Ancle la máquina al suelo de manera segura.
Cybex recomienda encarecidamente la maximización de la estabilidad. El equipo debe utilizarse en
una superficie nivelada y sólida.
ADVERTENCIA: Ancle la máquina al suelo de manera segura.
• Cybex no se responsabiliza del anclaje del equipo. Póngase en contacto con un
contratista profesional.
• Utilice sujeciones que tengan una capacidad de tensión mínima de 227 kg (500
lb) (pernos de 3/8 in de calidad 2 o superior).
• Si las patas/estructura no tocan la superficie, NO las sujete a la superficie con
anclajes. Ajuste las patas o la estructura que no toque la superficie utilizando
arandelas planas

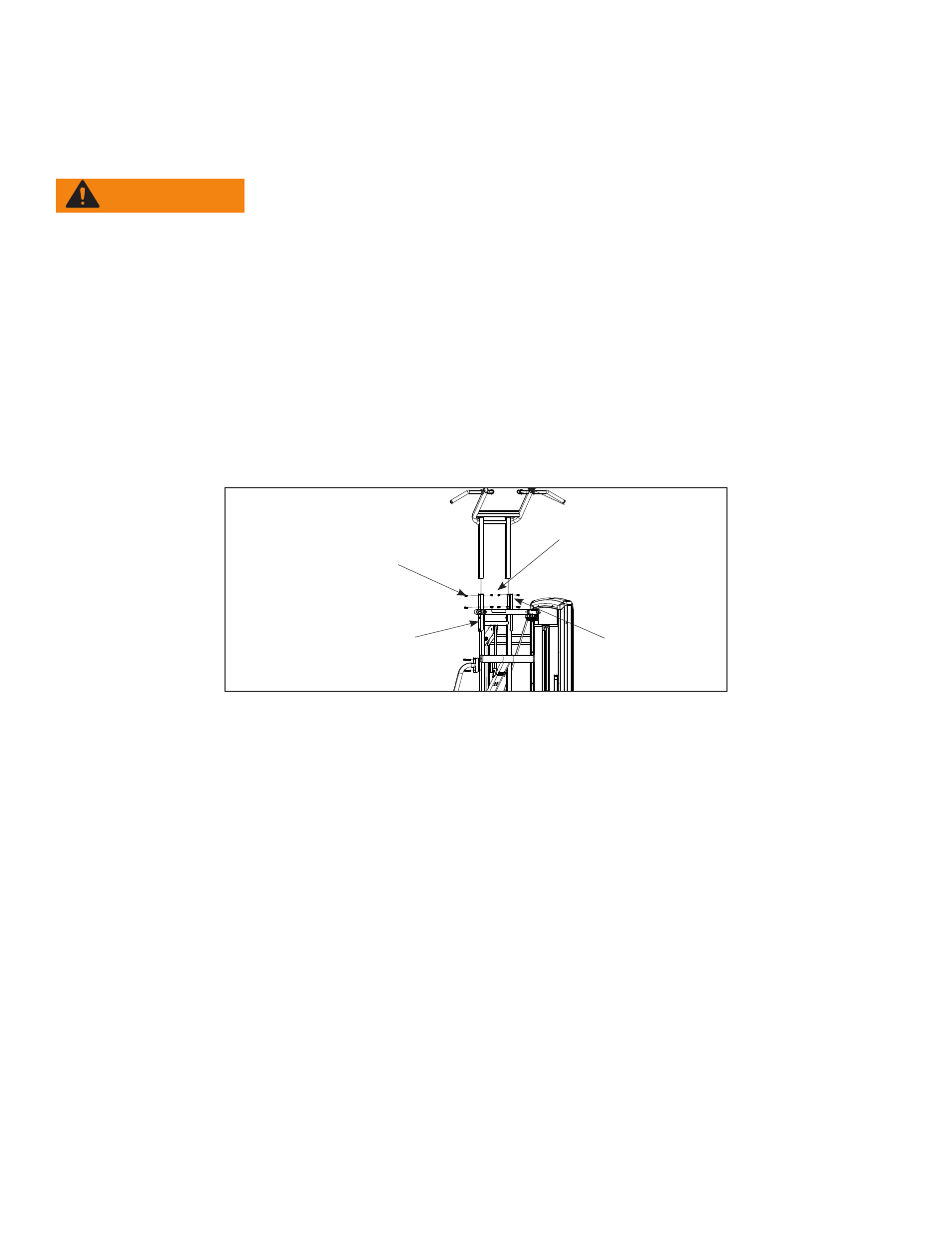

Instale las placas de peso
1. Con la ayuda de otra persona, levante con cuidado el manillar para la parte superior del
manillar para la parte inferior.
Manillar para la
parte superior
Manillar para la
parte inferior
Tornillos de cabeza
tubular .375-16 x.875 (6)
Tornillos de
cabeza tubular
.375-16 x .625 (6)
Placa de
conexión
2. Alinee los agujeros con la placa de conexión. NOTA: Si los agujeros no se alinean, afloje los 12
tornillos de cabeza tubular que sujetan el manillar para la
parte inferior a la estructura.
3. Aplique loctite nº 242 a los tornillos de cabeza tubular (incluidos en el kit de piezas metálicas). NOTA:
‎Los tornillos de cabeza tubular de .375-16 x .625 están instalados dentro de la placa de conexión.
‎Los tornillos de cabeza tubular de .375-16 x .875 están instalados fuera de la placa de conexión.
4. Aplique loctite a los agujeros de la placa de conexión.
5. Utilizando una llave Allen de 7/32” (incluida en el kit), apriete todos los tornillos de cabeza
tubular que sujetan el manillar para la parte superior.
6. Si los tornillos de cabeza tubular que sujetan el manillar para la parte inferior se aflojaron., quite
uno de los tornillos tubulares, aplique loctite en el agujero de la placa de conexión y en el tornillo de
cabeza tubular y, a continuación, vuelva a instalar los tornillos de cabeza tubular. Repita este paso
hasta que se haya aplicado loctite a todos los tornillos de cabeza tubular y, a continuación, apriete
de manera segura todos los tornillos de cabeza tubular. NOTA: No quite todos los tornillos de cabeza
tubular al mismo tiempo ya que la placa de conexión podría caerse.
