Manual del propietario de Cybex
12

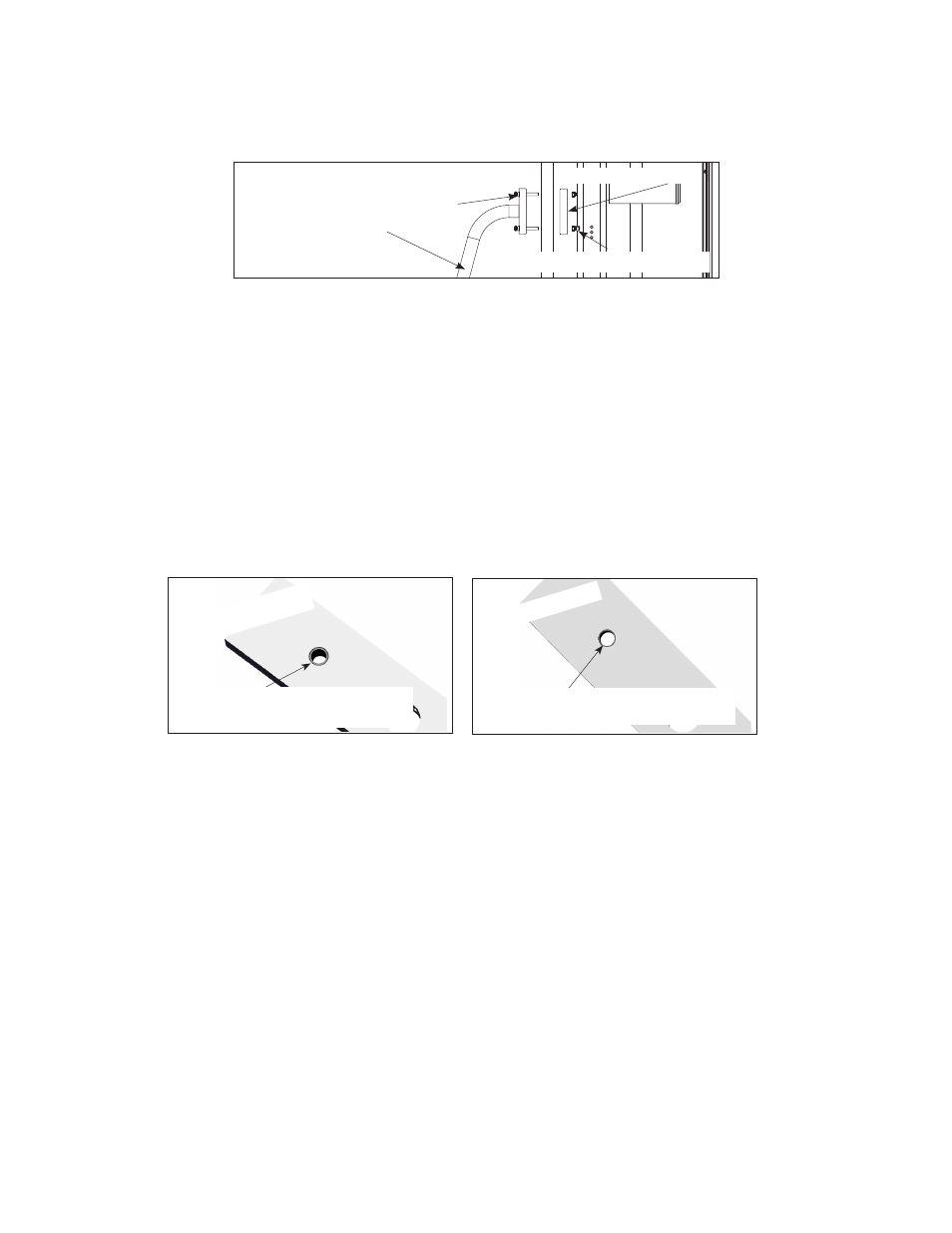

Instale la pata de soporte.
1. Con la ayuda de otra persona, levante con cuidado el manillar para la parte superior del.
Pata de soporte
Tornillos de cabeza tubular
.375-16 x 2.50 (4)
Soporte inferior
Tuerca de sujeción (4)
2. Introduzca los tornillos de cabeza tubular (incluidos en el kit) en los agujeros de la pata de
soporte y en la estructura.
3. Coloque el soporte inferior en los tornillos de cabeza tubular.
4. Coloque los tornillos de sujeción en los tornillos de cabeza tubular y apriételos de manera
segura con una llave de 9/16” y con una llave Allen de 7/32”.
Instale el manillar para la parte superior.
1. Alinee los agujeros de la pata de soporte con los agujeros de la estructura..
2. Sitúe cada placa de peso de tal forma que los bordes anchos de los casquillos miran hacia
arriba y los bordes estrechos miran hacia abajo.
CORRECT
O
Borde ancho del
casquillo mira hacia fuera
El borde estrecho del casquillo
debe mirar hacia abajo.
INCORRECT
O
3. Instale el poste de levantamiento.
4. Coloque los muelles y tapones en las barras conductoras.
5. Comprima y empareje los tapones de las barras conductoras con los agujeros en el armazón
de peso y apriételos.
6. Los tapones de las barras conductoras deben encajar en los agujeros.
Recorrido de la correa
1. Verifique que la correa pasa a través de la parte superior del soporte de la polea y que la
correa termina en el peso superior.
2. Levante el peso superior y compruebe que la posición de la abrazadera de la correa (en el
peso superior) esté alineada correctamente con el soporte superior de la polea.
3. Deslice la correa a través de la ranura en la abrazadera de la correa.
