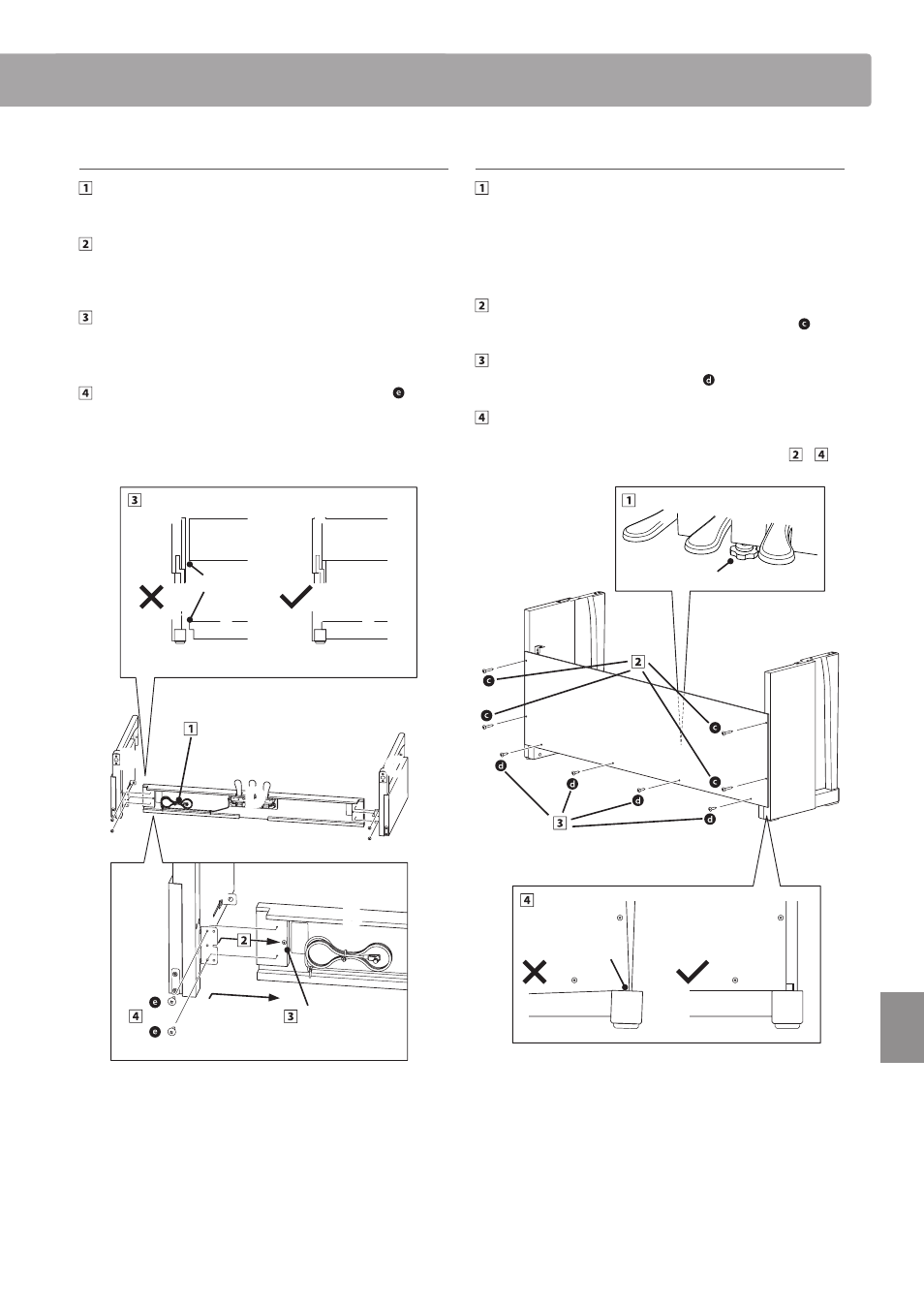

2. Colocación de la tapa posterior
Permite el montaje de la pedalera con los paneles laterales
para que permanezcan en pie o en posición vertical en el
suelo.
* Asegúrese de que el tornillo de ajuste esté atornillado a la
pedalera.
Monte la placa posterior (E) a los paneles laterales izquierdo
y derecho usando los cuatro tornillos largos negros .
Monte la placa posterior de la pedalera con los cuatro
tornillos de longitud media negros .
Ajuste la posición de la pedalera, paneles laterales, y el
tablero para asegurarse de que todas las partes están en la
alineación, luego apriete los tornillos en los pasos y .
B
E
C
Tornillo ajustador
no alineados
1. Colocación de los paneles laterales de la pedalera
Desatar y extender el cable de conexión del pedal conectado
a la parte inferior del tablero del pedal (D).
Conecte el pedal (D) a la izquierda (B) ya la derecha los
paneles laterales (C) utilizando los tornillos de montaje
temporalmente ubicados en cada extremo de la pedalera.
Asegúrese de que la pedalera y los paneles laterales tengan
contacto cercano, y que no haya grandes diferencias entre
las piezas monatadas.
Inserte los cuatro tornillos plateados de rosca en los
orificios como se muestra y fije firmemente el pedal de los
paneles laterales izquierdo y derecho.
B
B
B
B
D
D
D
D
muesca
C
B
D
cable de pedal
B
D
montaje de
tornillos
