Instrucciones de montaje
(sólo CA67)

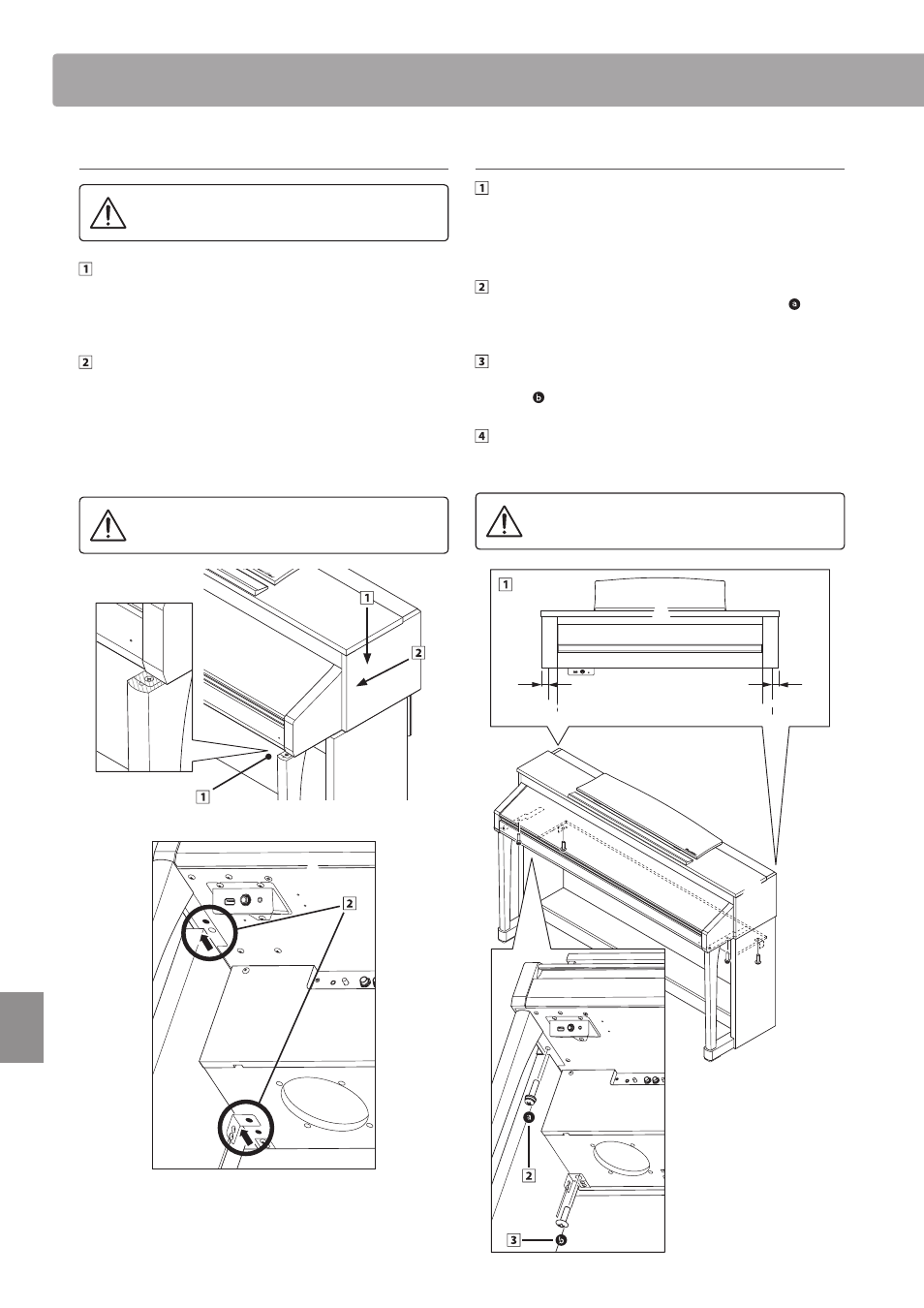

3. Montaje del cuerpo principal en el soporte
Asegurarse de que dos o más personas realizan
el siguiente paso del proceso de montaje.
Levante el cuerpo principal y colocarlo en el soporte.
Coloque el cuerpo principal ligeramente hacia la parte
posterior del soporte, para asegurar que el tornillo de guía
en la parte frontal del soporte este aún visible.
Deslice suavemente el cuerpo principal hacia adelante
hasta que llegue al tope. Cuando la posición es correcta, los
orificios de los tornillos de fijación deben ser visibles desde
la parte inferior de la unidad principal.
* Si los agujeros de los tornillos no son visibles, vuelva a ajustar
(aflojar) los tornillos fijados en el paso 4-2.
Al levantar el cuerpo principal en el soporte, tenga
cuidado de no pillarse las manos o los dedos.
A
C
B
A
4. Fijación del cuerpo principal en el soporte
Ver la parte frontal del instrumento para asegurar que el
cuerpo principal y los paneles laterales están en alineación.
* Si las partes no están en la alineación, vuelva a ajustar (aflojar) los
tornillos fijados en el paso 4-2.
Sin apretar demasiado la parte frontal del cuerpo principal
al soporte de abajo, utilizando los dos tornillos a cada
lado.
Sin apretar demasiado la parte trasera del cuerpo principal
al soporte de abajo, utilizando los dos tornillos de cabeza
plana a ambos lados.
Cuando los cuatro tornillos que se adjuntan y el cuerpo
principal están correctamente colocados en la parte
superior del soporte, apriete todos los tornillos.
Apriete todos los tornillos para asegurar que el
cuerpo principal se une firmemente a la base.
C
A
A
Vista frontal
B
