11

ESP

AÑOL

CONEXIONES

Los ejemplos de conexión 1~3 son ejemplos de cómo se
conecta un amplificador de potencia estéreo SM-11S1 de
Marantz.
Consultar estos ejemplos de conexión cuando se vaya a
realizar la conexión con amplificadores diferentes.

Notas:

• No conectar el cable de alimentación de esta unidad ni de

ninguno de los otros componentes a la corriente eléctrica
hasta haber realizado todas las conexiones oportunas.

• Asegurarse de que los enchufes de los cables de conexión

están bien conectados. Si no se enchufan correctamente,
podrían provocar ruidos.

• Conectar los cables correctamente a los canales L

(izquierdo) y R (derecho). El conector rojo es el canal
derecho (R) y el conector blanco es el canal izquierdo
(L).

• Asegurarse de conectar correctamente la entrada y la

salida.

• Consultar también el manual de instrucciones de los

componentes para garantizar que la conexión del equipo
es correcta.

CONECTORES EQUILIBRADOS

q Los conectores equilibrados (BALANCED) de esta unidad

están equipados con conectores XLR ampliamente
utilizados en los equipos profesionales.

Sus características se indican a continuación.

• La construcción de 3 pines permite que la señal musical

se transmita como señal equilibrada, con lo cual,
prácticamente no se ve afectada por el ruido externo.

• El mecanismo de bloqueo desprendible reduce al

mínimo la holgura del conector y mejora la fiabilidad de
la conexión.

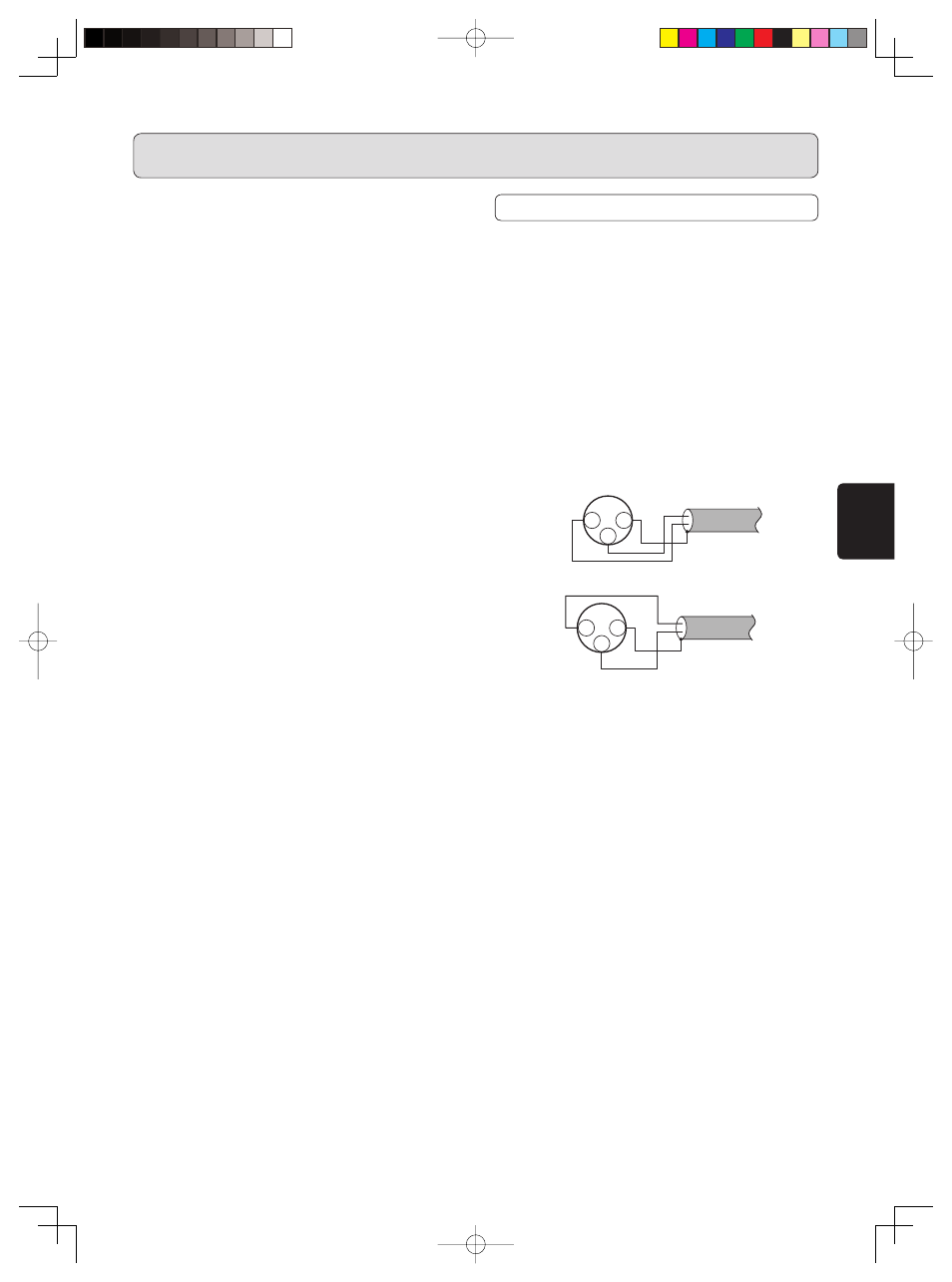

w Los conectores profesionales XLR presentan una de las

siguientes distribuciones internas de cables:

1.

Sistema estadounidense (Pin w = COLD, Pin e =
HOT)

2

1

3

GND

COLD

HOT

2. Sistema europeo (Pin w= HOT, Pin e = COLD)

2

1

3

HOT

GND

COLD

e Esta unidad emplea el sistema 1. USA.

Si se conecta a un preamplificador o amplificador
basado en el sistema europeo a través de un cable con
conectores equilibrados XLR es posible que se invierta la
fase de la señal.

En ese caso, consulte “CAMBIO DE FASE DEL
CONECTOR DE SALIDA ANALÓGICA” y realice los
ajustes necesarios para utilizar la fase correcta.
