14
ESP
AÑOL
CONEXIONES
7

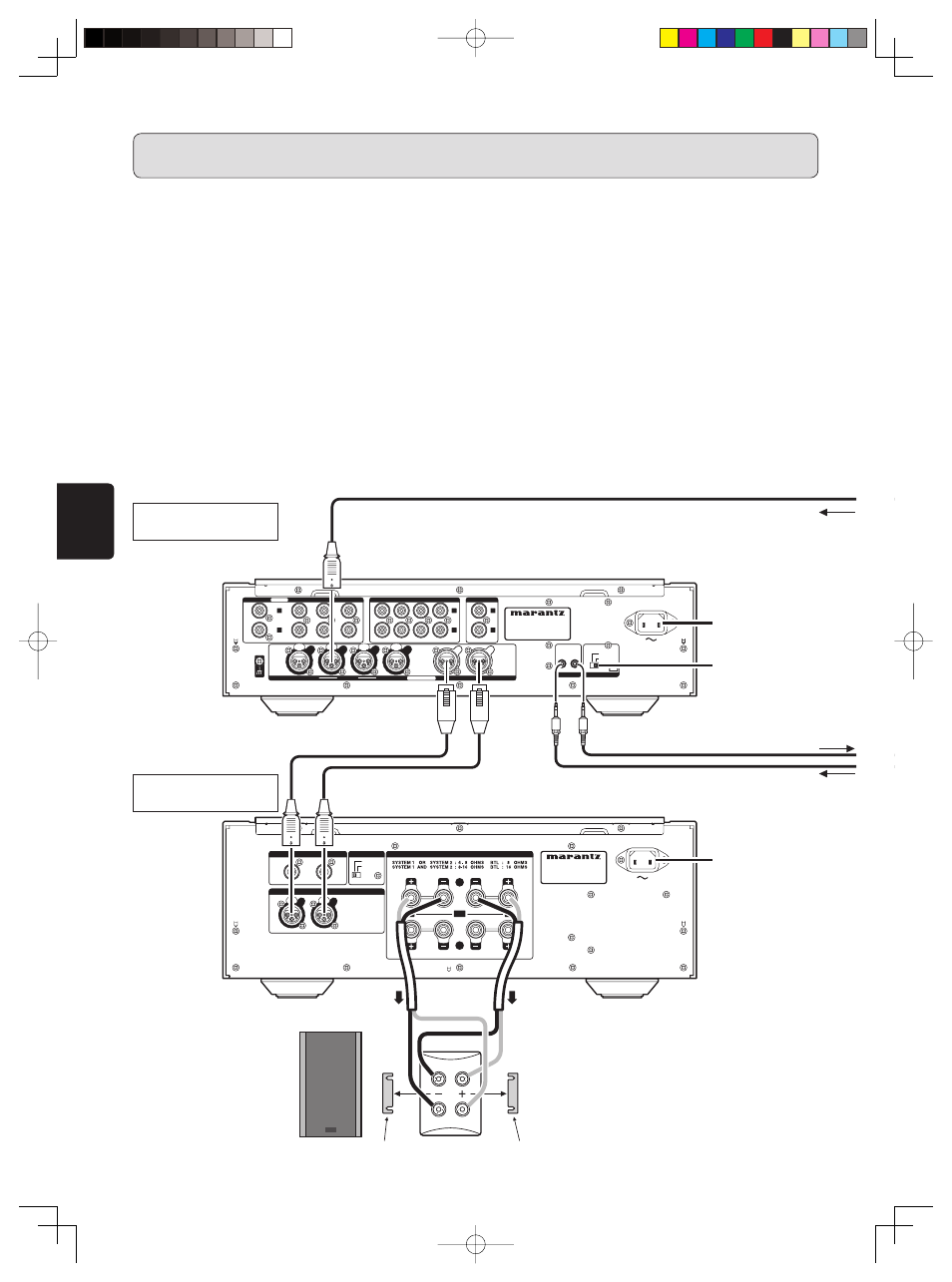

Ejemplo de conexión 2: Conexión bi-amp completa en estéreo
q Los dos amplificadores están conectados mediante el sistema F.C.B.S. para su uso sincronizado. Para establecer la conexión
F.C.B.S., utilizar miniconectores monoaurales ⇔ monoaurales o miniconectores estéreo ⇔ estéreo de venta en comercios,
como se describe en la sección F.C.B.S. (página 26).
w Programar los números ID como se explica en la sección CÓMO PROGRAMAR LOS NÚMEROS ID (página 27). Cuando el
amplificador ID1 está en funcionamiento, el amplificador ID 2 funcionará en sincronía.
e Conectar la salida analógica del reproductor de CD, etc. a los conectores de entrada de canal izquierdo (L) de ambos pre-
amplificadores. Ambos pre-amplificadores funcionan como monoaurales en el modo BI-AMP, por tanto, no usar el canal derecho
(R) de los conectores de entrada de estas unidades.
¶
Acerca del modo Bi-Amp completo
Propuesta por Marantz, la conexión bi-amp completa es una técnica avanzada que mejora la calidad del sonido. Los amplificadores
de tonos bajos y medios/altos están separados e independientes del preamplificador, por tanto, las interferencias entre los sonidos
bajos y medios/altos se reducen al mínimo. Como resultado, se puede reproducir un entorno de sonidos muy amplio.
Nota:
Speaker systems connected using complete bi-amp connections must support bi-amp connections. Before connecting your
speakers, check in the instruction manual that came with the speakers or contact the manufacturer to confirm whether they
support bi-amp connection.
AC IN
MODEL NO. SM-11S1
R CH L CH
R CH L CH
R L STEREO
UNBALANCED INPUT
BALANCED INPUT
AMP MODE
BTL
BTL
L R
BTL
SPEAKER SYSTEMS
1
2
BTL 3 3 1 1 2 2 3 3 1 1 2 2
PUSH PUSH PUSH PUSH
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
3 3
1 1 2 2
AC IN
MODEL NO. SC-11S1
STEREO
BI-AMP
PHONO
GND
F.C.B.S. AMP MODE
IN OUT
R R
L
R
L
R
L
R
PHONO CD 1 2 - LINE - PRE OUT
IN OUT IN OUT
1 2 - RECORDER -
PRE OUT 2 INPUT 1 BALANCED
INPUT
L L R L PUSH PUSH PUSH PUSH PUSH PUSH PUSH PUSH
MF / HF
LF
3 1 2 3 1 2
PUSH PUSH
3
1 2
3
1 2
3
1 2
3
1 2
3
1 2
3
1 2
PUSH PUSH PUSH PUSH
SC-11S1 para
Canal izquierdo (L)
¶
Programado como ID 1
Canal izquierdo (L)
para SM-11S1
A la toma de corriente
Programado en BI-AMP
Cable de conexión de miniconector × 2
(de venta en comercios)
F.C.B.S.
F.C.B.S.
A la toma de corriente
Quitar barra de
cortocircuito
Canal L
(izquierdo) del
altavoz
Quitar barra de
cortocircuito
