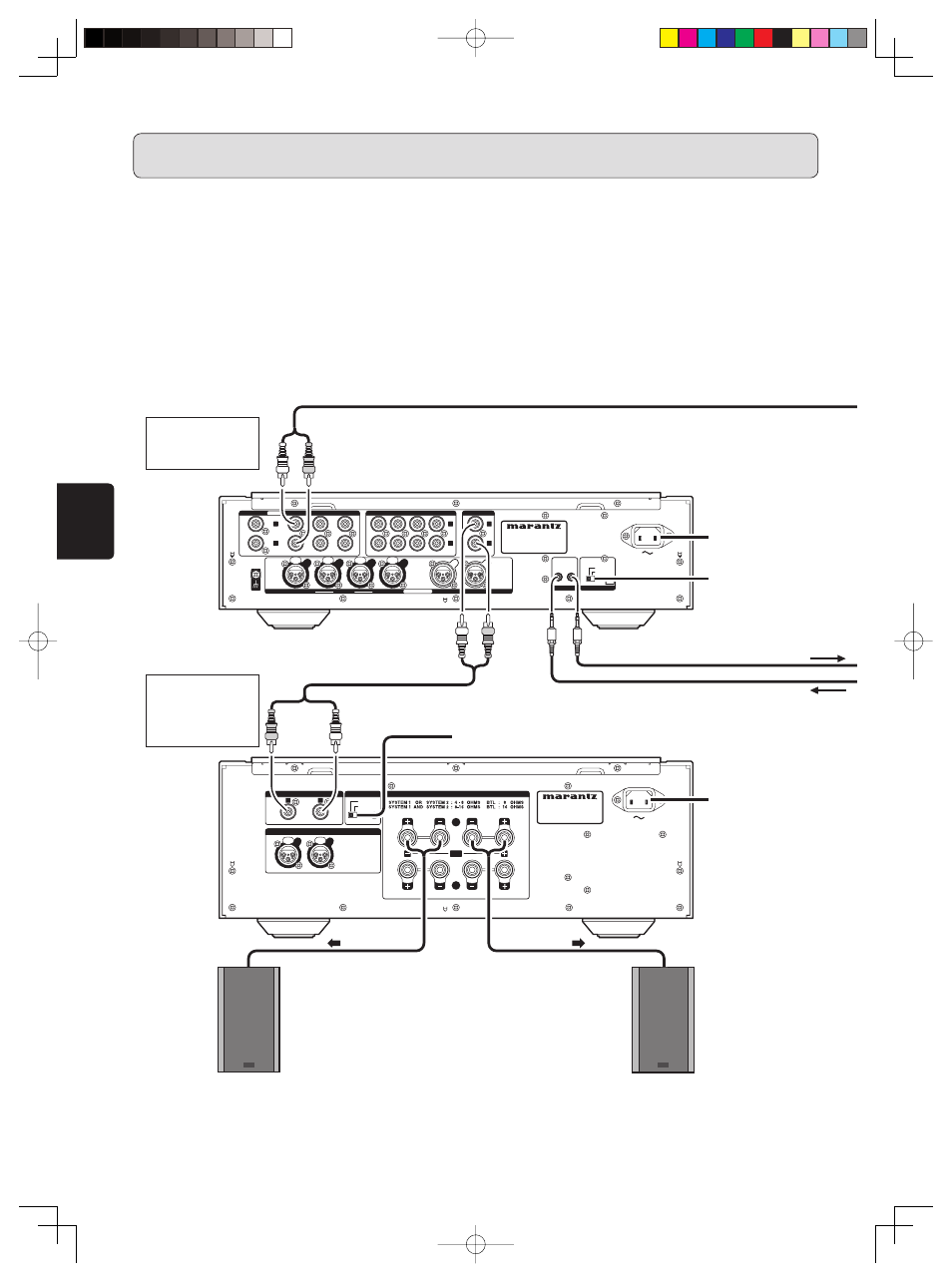

Ejemplo de conexión 3: Conexión básica para reproducción multicanal 5.1
q Las tres unidades están conectadas mediante el sistema F.C.B.S. Para establecer esta conexión, preparar 3 cables de conexión
de audio y consultar la sección F.C.B.S. en la página 26.
w Programar los números ID de los tres amplificadores como se explica en la sección CÓMO PROGRAMAR LOS NÚMEROS
ID (página 27).
Cuando el preamplificador ID 1 esté en funcionamiento, los preamplificadores ID 2 y ID 3 funcionarán en sincronía.
e Conectar las salidas de los reproductores que tienen salidas analógicas de canal 5.1 a cada uno de los tres
preamplificadores.
r Si se va a usar un altavoz para sub-graves activo, consultar el manual de instrucciones que acompañaba al altavoz para sub-
graves para obtener más información.
