INSTALACIÓN (cont.)
Conexión de la manguera de drenaje (cont.)
4. Afloje el tornillo de la parte inferior
(1).
Quite el panel delantero quitando los
quince (15) tornillos.
5. Desconecte el conector de 2 clavijas
(cable amarillo) de la bomba de
eliminación de condensados
internos.
ADVERTENCIA: Asegúrese de
que los conectores están
sellados y sujetos para evitar
descargas eléctricas o un
corto circuito.

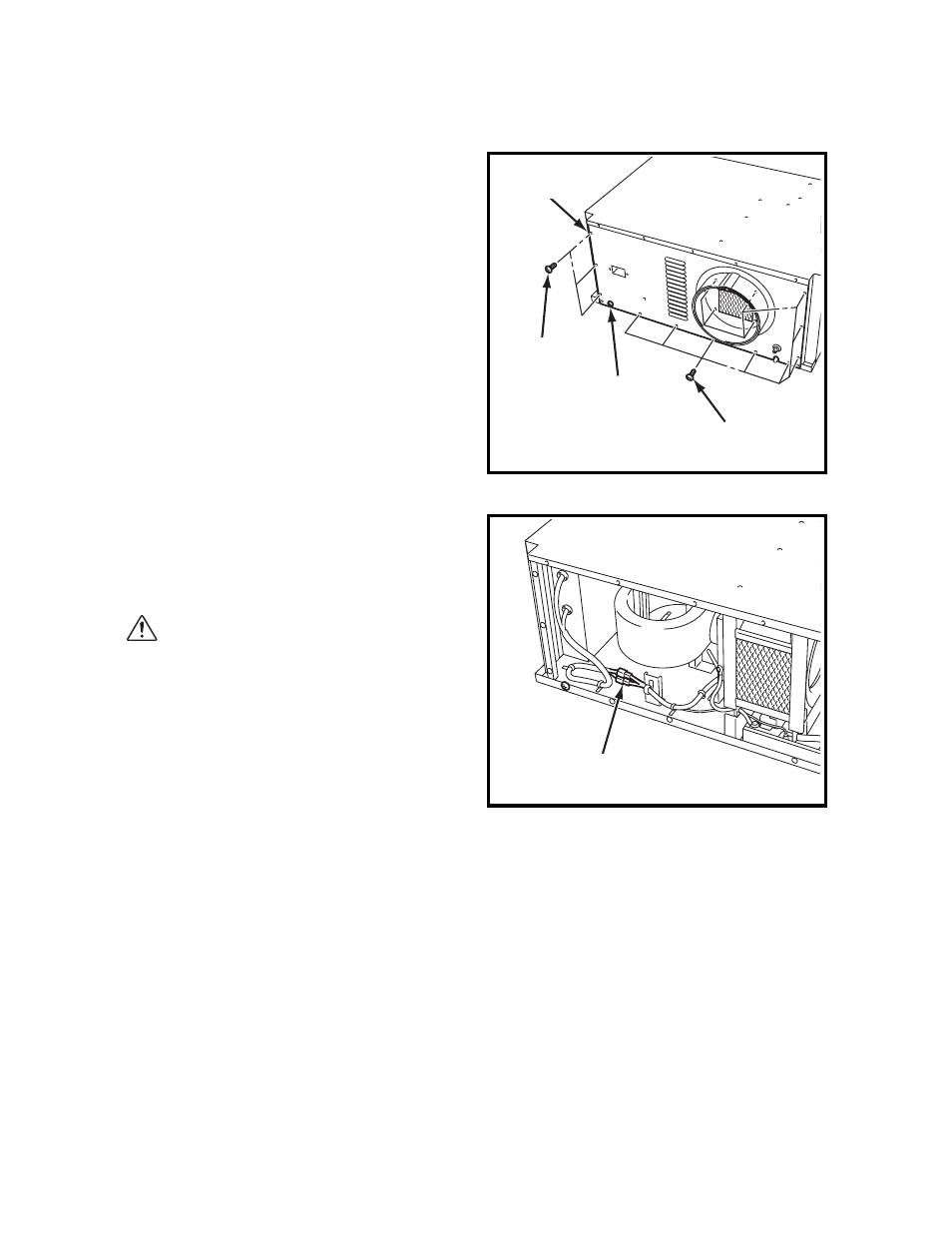

TORNILLOS (12)
TORNILLOS
(3)
PANEL
FRONTAL
TORNILLO
INFERIOR (1)
ILL00456-00
CONECTOR DE 2 CLAVIJAS
(CABLE AMARILLO)
ILL00457-00
