28

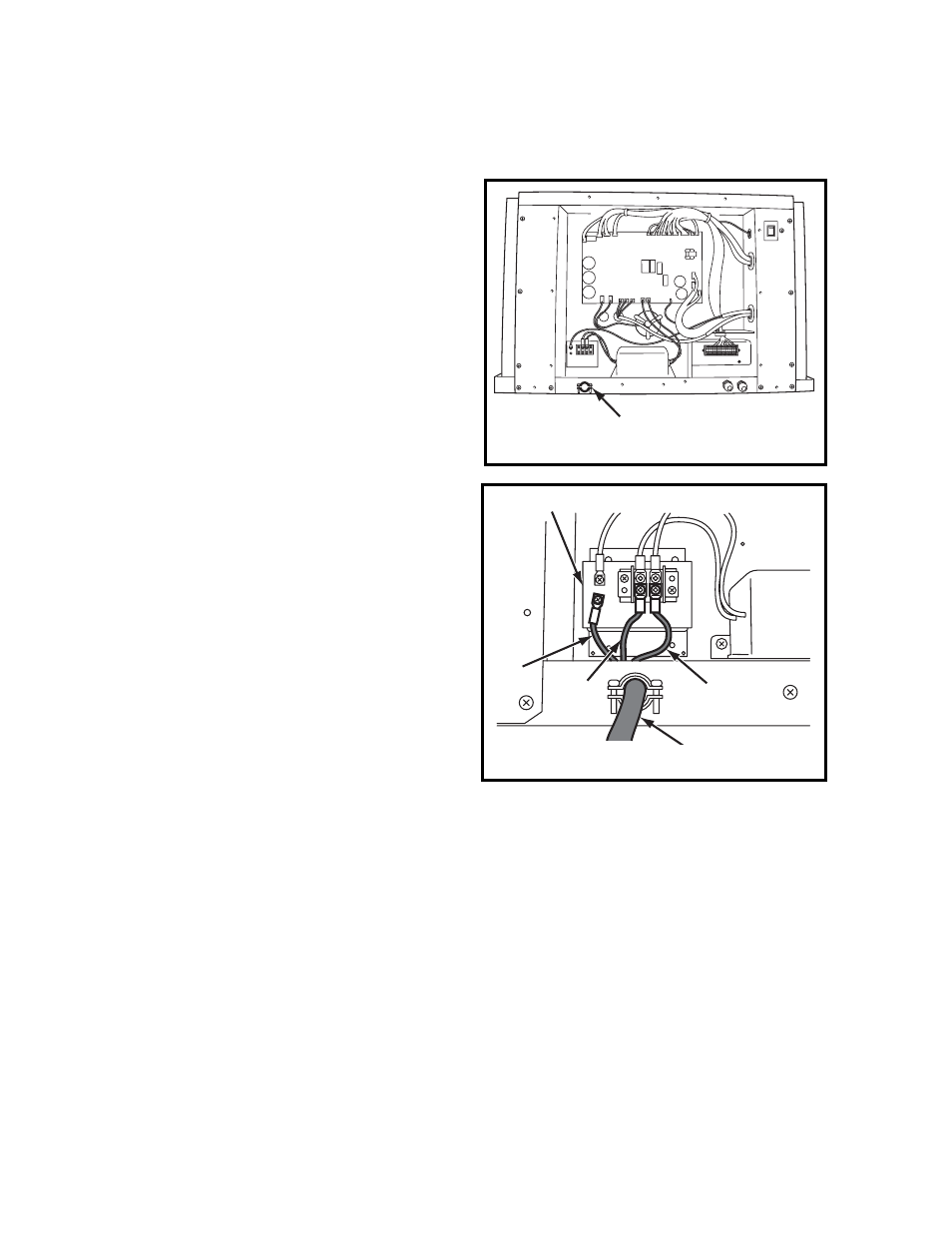

INSTALACIÓN (cont.)
Conexión del suministro de energía y del cableado en el
sitio (cont.)
4. Pase los alambres del cable de
energía a través de la entrada del
cable de energía ubicada debajo del
panel de servicio.
5. Conecte el cable de línea (“R” y “T”)
al bloque de terminales. Ajuste el
tornillo a aproximadamente un
torque de 0.96 pies•lbf (1.3 N•m).
6. Conecte el cable a tierra (“G”) al
bloque de terminales. Ajuste el
tornillo a aproximadamente un
torque de 0.96 pies•lbf (1.3 N•m).
ENTRADA DEL CABLE
DE ENERGÍA
ILL00462-00
R T G
CABLE DE ENERGÍA
T R
G
BLOQUE DE TERMINALES
ILL00463-00
