INSTALACIÓN (cont.)
Conexión de las señales de advertencia
(Señal de salida)
La unidad está equipada con una salida de señal de advertencia de tipo relevador
(forma C, contacto seco normal abierto) que se puede usar para supervisar la
condición de falla.
El contactor del relevador se cierra cuando se produce alguna de las siguientes
condiciones:
• Sobreflujo de condensación
• Falla del sensor de temperatura
• Falla de la función de refrigeración
El contactor de salida del relevador está calificado 5 A en 30 VDC o 5 A en 250
VAC (carga resistiva) y es compatible con diversos dispositivos de advertencia
tales como un altavoz de alerta, indicadores luminosos, etc.
Conexión de la señal de advertencia al CMW30
1. Utilice la medida de cable de señal de advertencia recomendada de 16 AWG
a 26 AWG para cable sólido o 16 AWG a 22 AWG para cable trenzado.
2. Desconecte la energía antes de
conectar el cable de señal de
advertencia a la unidad.
3. Inserte el cable de señal de advertencia a través de la entrada del cable de
señal.

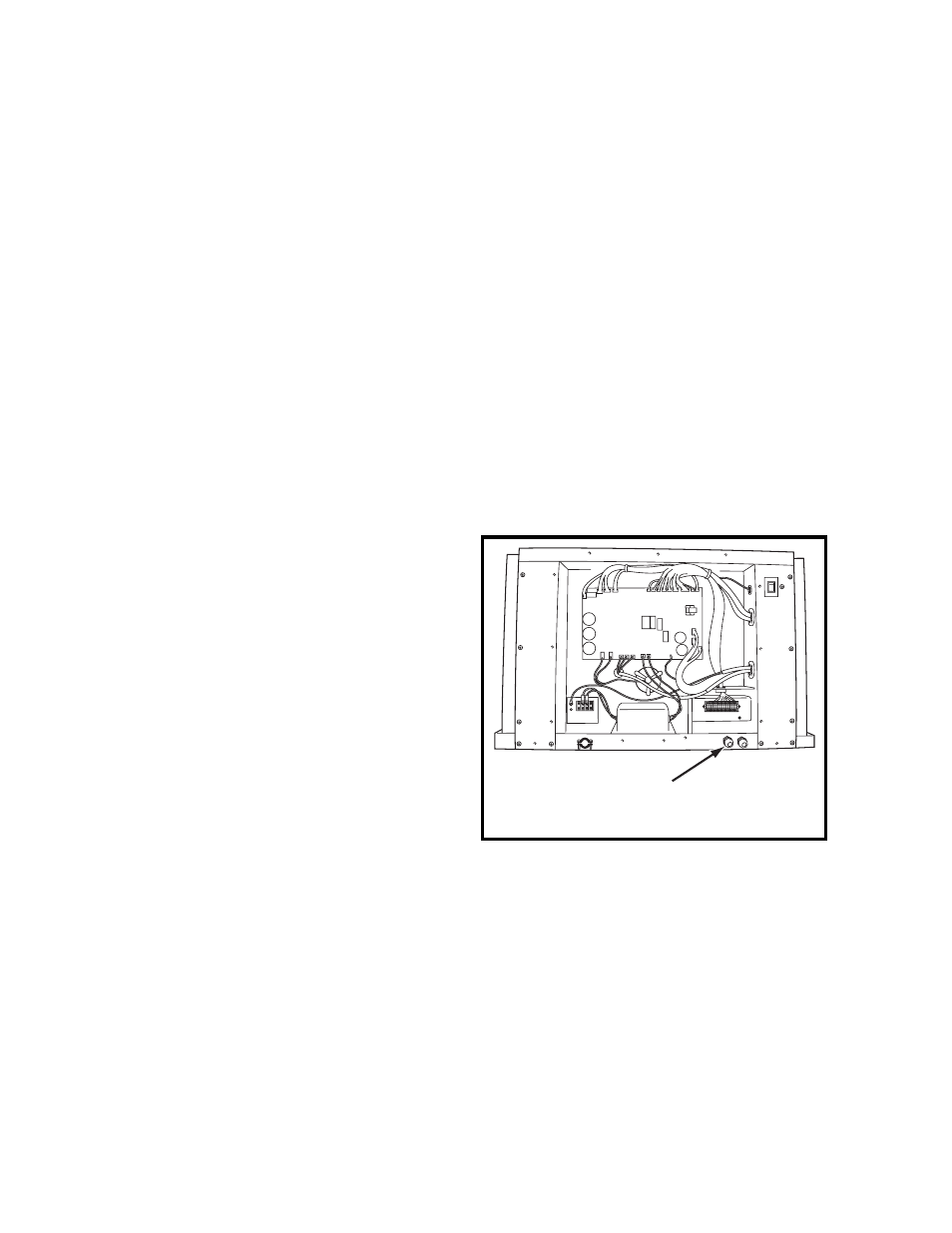

ENTRADA DEL CABLE DE SEÑAL
ILL00476-00
