4 Conexión eléctrica SMA Solar Technology AG
14 MFR-NR-IA-es-21 Instrucciones de instalación

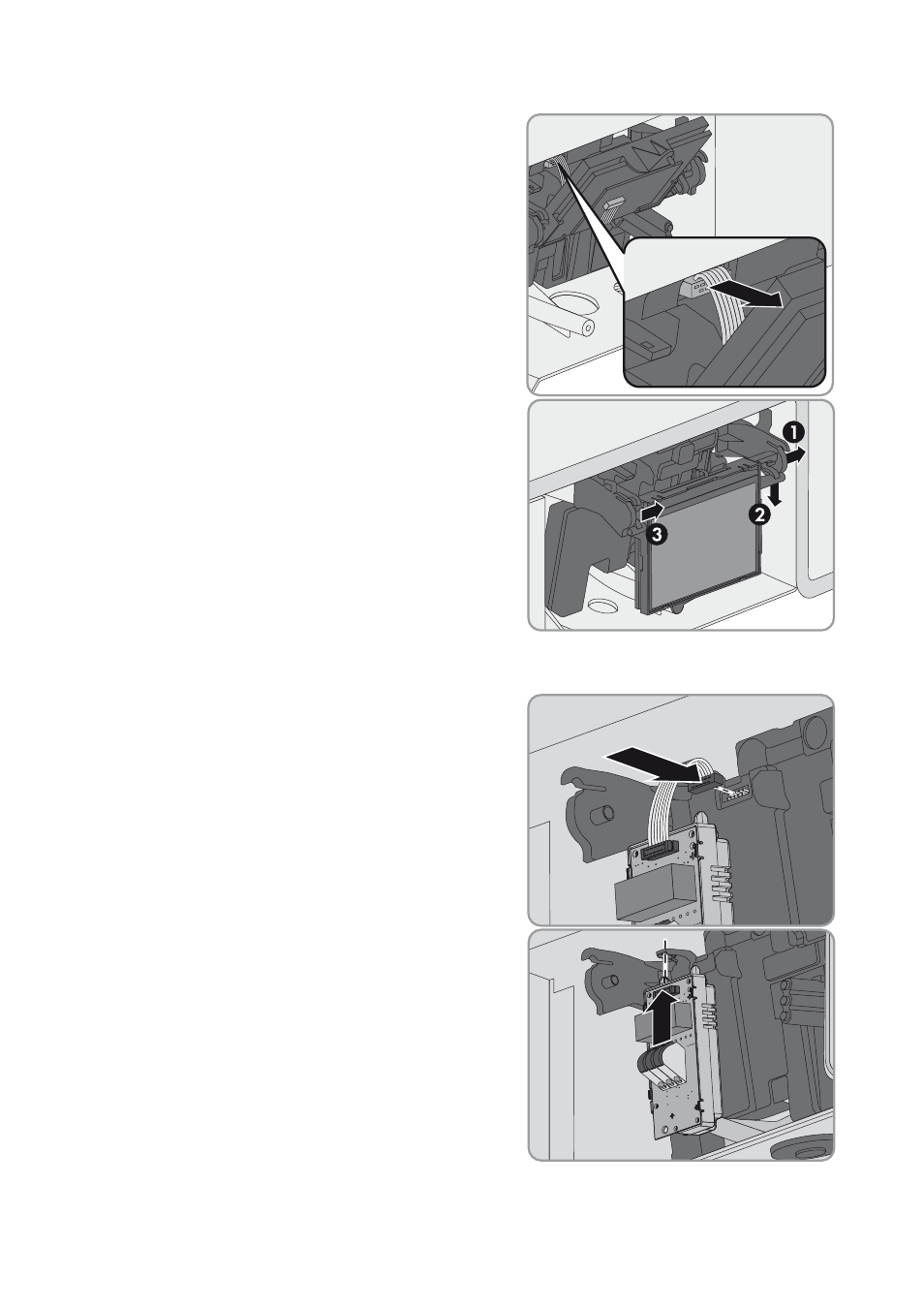

• Extraiga el conector del cable plano de la
pantalla del conector hembra en el subgrupo
de la pantalla.
• Pliegue hacia abajo la pantalla.
• Presione hacia fuera el soporte derecho.
• Saque el subgrupo de la pantalla del soporte
derecho.
• Saque el subgrupo de la pantalla del soporte
izquierdo.
• Coloque el subgrupo de la pantalla en un lugar seguro.
3. Inserte el cable plano del relé multifunción en el
conector hembra del subgrupo de la pantalla.
4. Coloque el relé multifunción en el inversor. Para
ello, la llave izquierda del relé multifunción debe
coincidir con el escote del soporte de plástico del
subgrupo de la pantalla.
