SMA Solar Technology AG 4 Conexión eléctrica
Instrucciones de instalación MFR-NR-IA-es-21 23

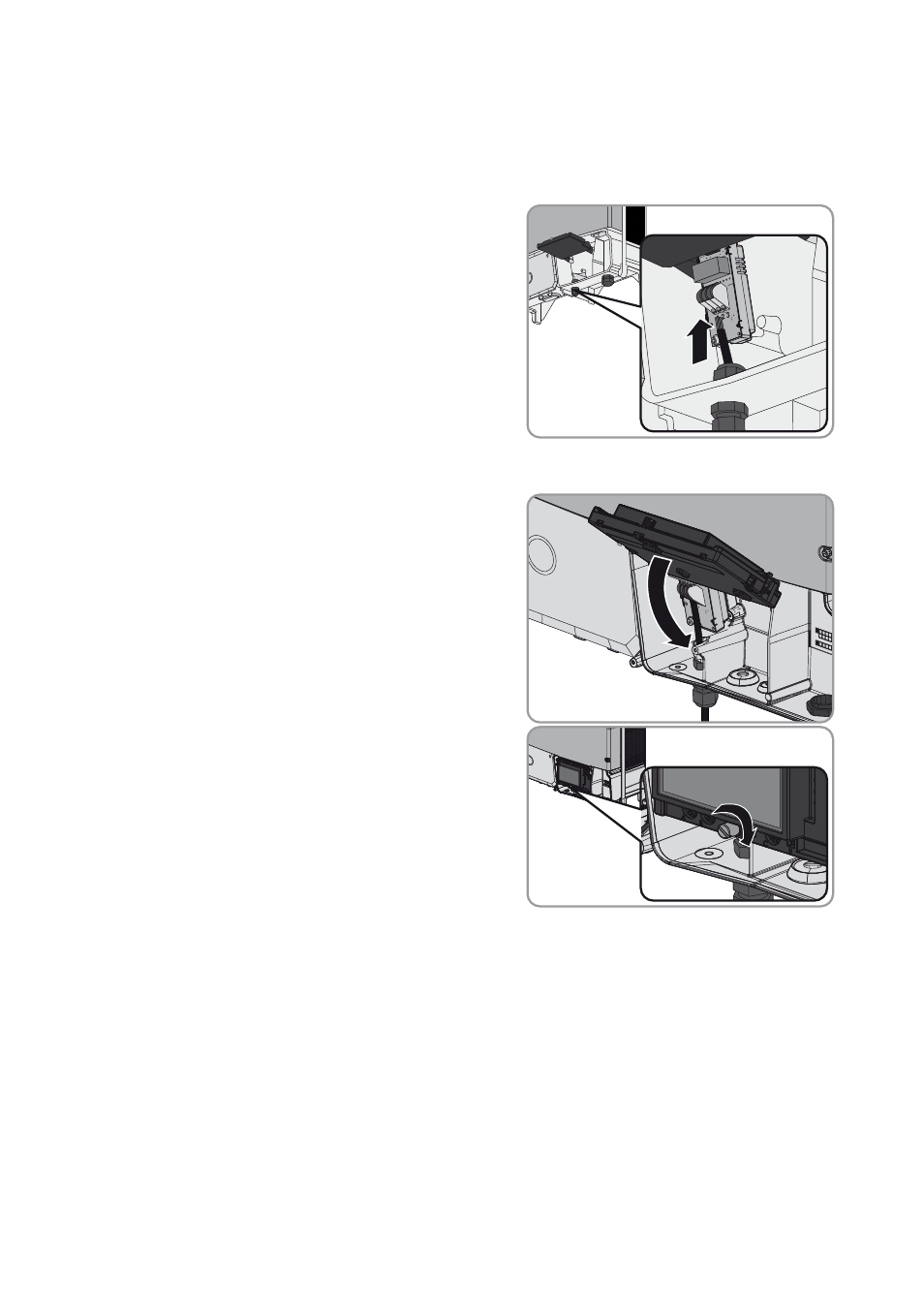

6. Introduzca el cable en el inversor a través del racor atornillado.
7. Pele el cable 15 mm como máximo.
8. Pele los conductores 8 mm como máximo.
9. Conecte el cable a la caja de bornes reservada
para la conexión al relé multifunción conforme al
esquema de conexión según el uso que le vaya a
dar (tipo de funcionamiento).
10. Enrosque la tuerca de unión del racor atornillado para cables.
11. Pliegue hacia abajo la pantalla.
12. En Sunny Tripower o Sunny Boy/Windy Boy:
enrosque el tornillo del subgrupo de la pantalla.
13. Vuelva a poner en funcionamiento el inversor (consulte las instrucciones del inversor).
