Aviso del estado de conmutación del relé de red
El relé multifunción puede enviar una señal al operador de red en cuanto el inversor se conecta a la
red pública. Para ello debe conectar en paralelo los relés multifunción de todos los inversores.

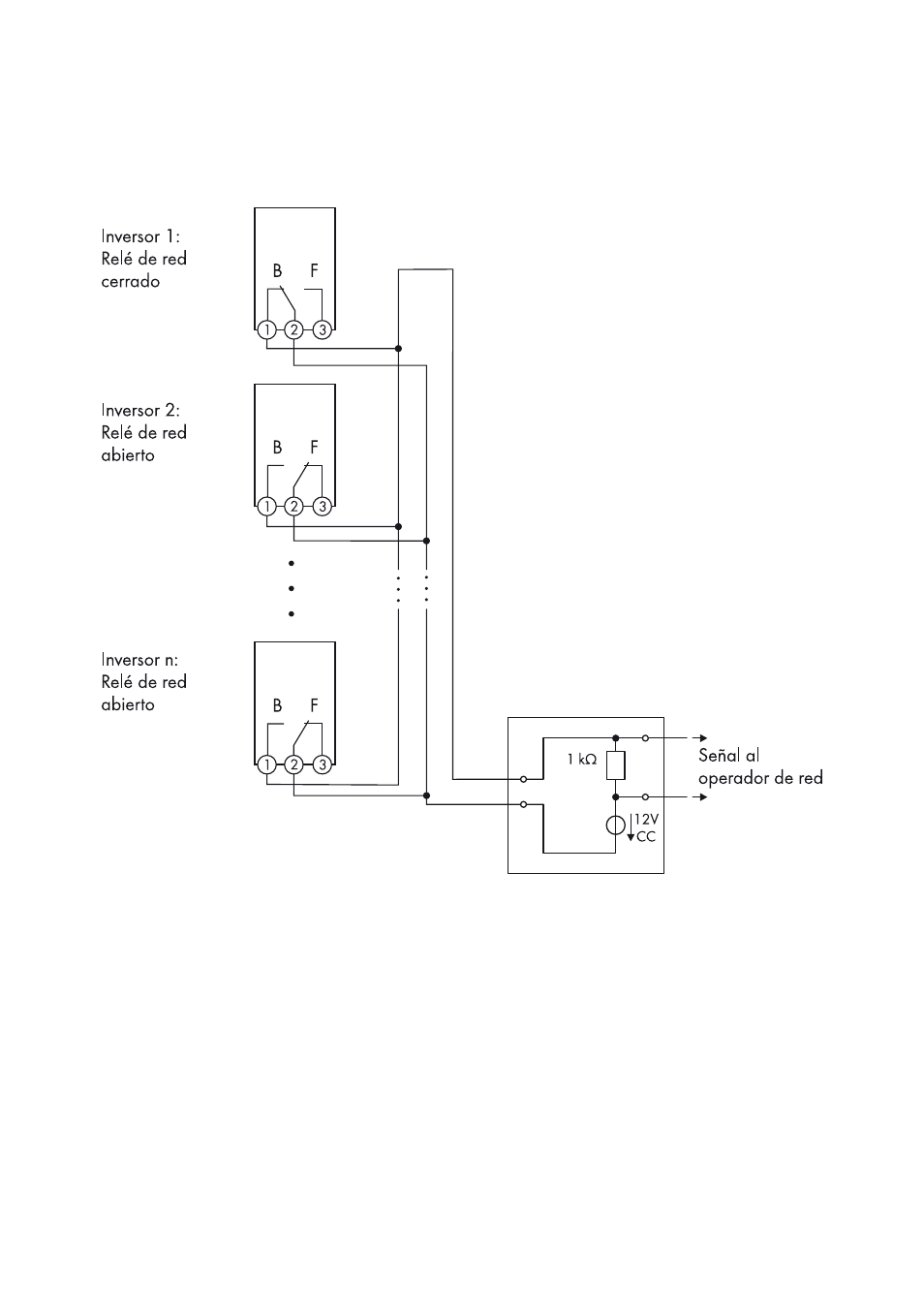

Imagen 8: Esquema de conexión para notificar el estado de conmutación del relé de red (ejemplo)
4.6.2 Conexión al relé multifunción
Requisito:
☐ Deben cumplirse los requisitos técnicos del relé multifunción (consulte el capítulo 6 “Datos
técnicos”, página 25).
Requisitos para el cableado:
☐ El cable debe tener doble revestimiento aislante.
☐ Diámetro exterior: 5 mm … 12 mm
☐ Sección del conductor: 0,08 mm² … 2,5 mm²
☐ El tipo de cable y la forma de tenderlo deben ser apropiados para el uso y el lugar de
utilización.
