6.3 Toma a tierra
6.3.1 Toma a tierra del regulador de carga

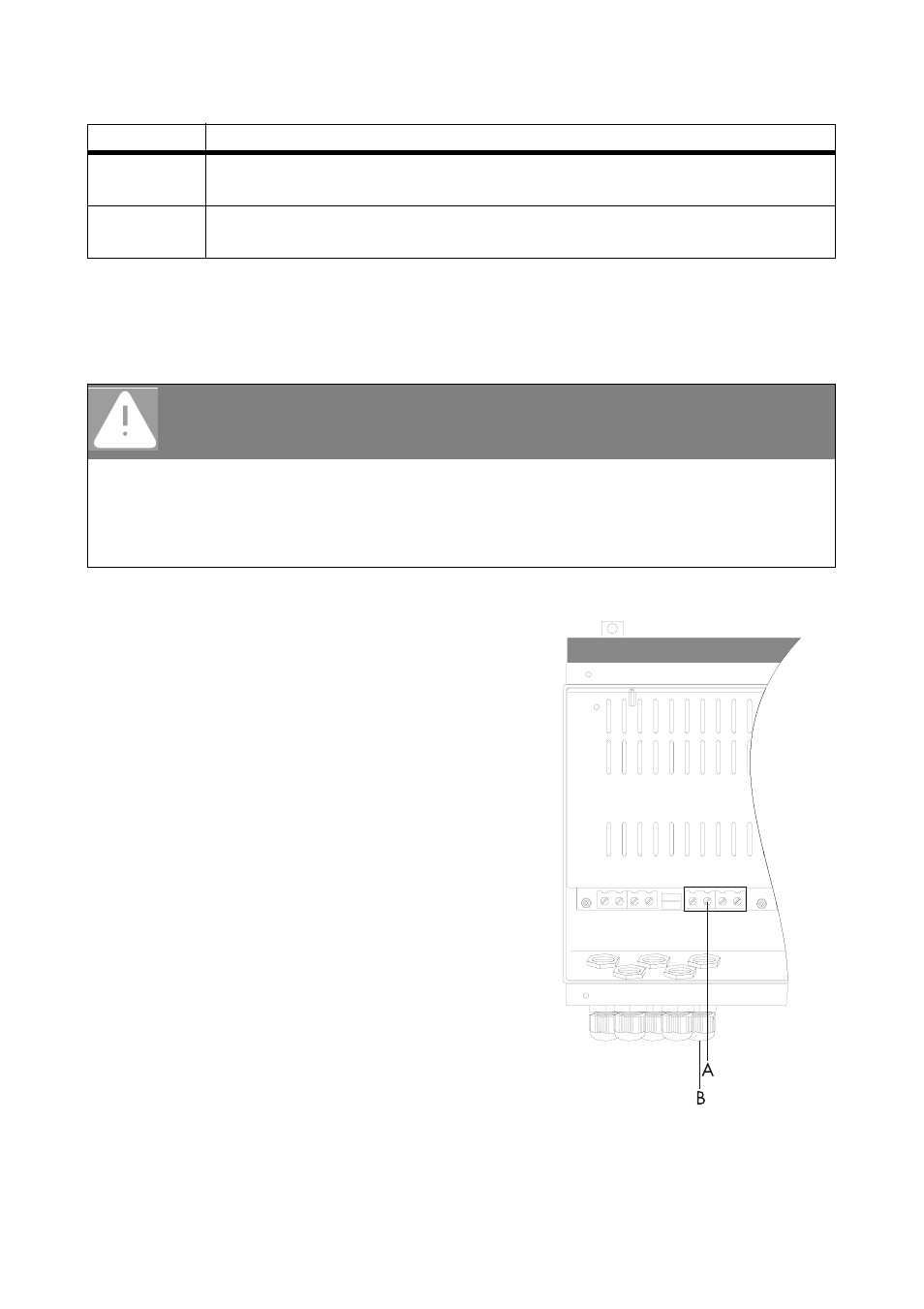

1. Abra el regulador de carga. Desatornille la tapa de la carcasa y retírela.
2. Afloje la tuerca de unión del racor atornillado para
cables con rosca métrica (B) y colóquela por
encima del cable del conductor de protección.
3. Introduzca el cable del conductor de protección en
el interior del regulador de carga a través del racor
atornillado para cables y conéctelo al terminal de
conexión "EARTH" (A).
4. Enrosque la tuerca de unión del racor atornillado
para cables.
N Racor atornillado para cables con rosca métrica M25 para el cable del contacto
de aviso de fallos y del sensor térmico
O Racor atornillado para cables con rosca métrica M25 para la línea de
comunicación
¡PELIGRO!
Peligro de muerte por descarga eléctrica.
El regulador de carga tiene la clase de protección I.
• Realice la toma a tierra del regulador de carga según los reglamentos aplicables,
independientemente de si la batería y el generador fotovoltaico están conectados
a tierra.
Componente Descripción
