Conexión eléctrica SMA Solar Technology AG
24 SIC50-IA-es-11 Instrucciones de instalación

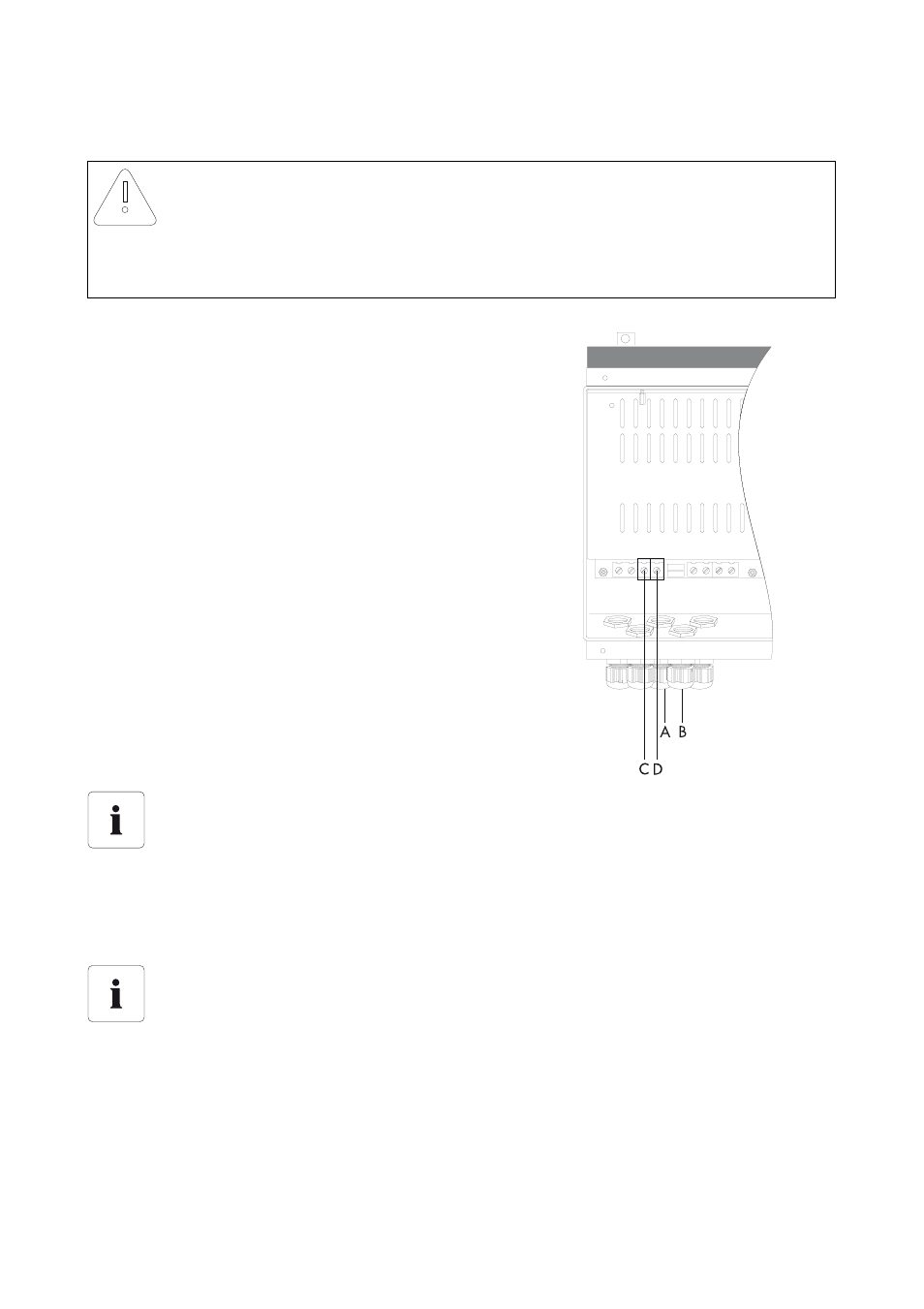

Procedimiento para la conexión
1. Afloje la tuerca de unión del racor atornillado para
cables con rosca métrica (A) y colóquela por
encima del cable "BAT–" de la batería.
2. Introduzca el cable "BAT–" de la batería en el
interior del regulador de carga a través del racor
atornillado para cables y conéctelo al terminal de
conexión "BAT–" (C).
3. Enrosque la tuerca de unión del racor atornillado
para cables.
4. Afloje la tuerca de unión del racor atornillado para
cables con rosca métrica (B) y colóquela por
encima del cable "BAT+" de la batería.
5. Introduzca el cable "BAT+" de la batería en el
interior del regulador de carga a través del racor
atornillado para cables y conéctelo al terminal de
conexión "BAT+" (D).
6. Enrosque la tuerca de unión del racor atornillado
para cables.
¡PRECAUCIÓN!
El regulador de carga puede quedar irreparablemente dañado por conectar la
batería con los polos invertidos.
• Asegúrese de que la polaridad de los cables conectados a la batería sea la
correcta.
Sustitución de los cortacircuitos fusibles en caso de polaridad inversa de los
cables de CC
En caso de que en la conexión se invierta la polaridad de los cables de CC, el
cortacircuitos fusible quedará dañado.
Proceda según se describe en el capítulo 9.1 “Sustitución de los cortacircuitos fusibles”
(Página 38) para sustituir los cortacircuitos fusibles.
LED multicolor
Tras la conexión de la batería, la luz del LED multicolor del regulador de carga será roja.
Si el LED permanece apagado significa que la polaridad de los cables de CC está
invertida y que hay que sustituir los cortacircuitos fusibles. Si esto no es lo que sucede, el
regulador de carga está defectuoso y habrá que sustituirlo. En ese caso, póngase en
contacto con la Asistencia Técnica de SMA. Consulte el capítulo 14 “Contacto”
(Página 45).
