Conexión eléctrica SMA Solar Technology AG
22 SIC50-IA-es-11 Instrucciones de instalación

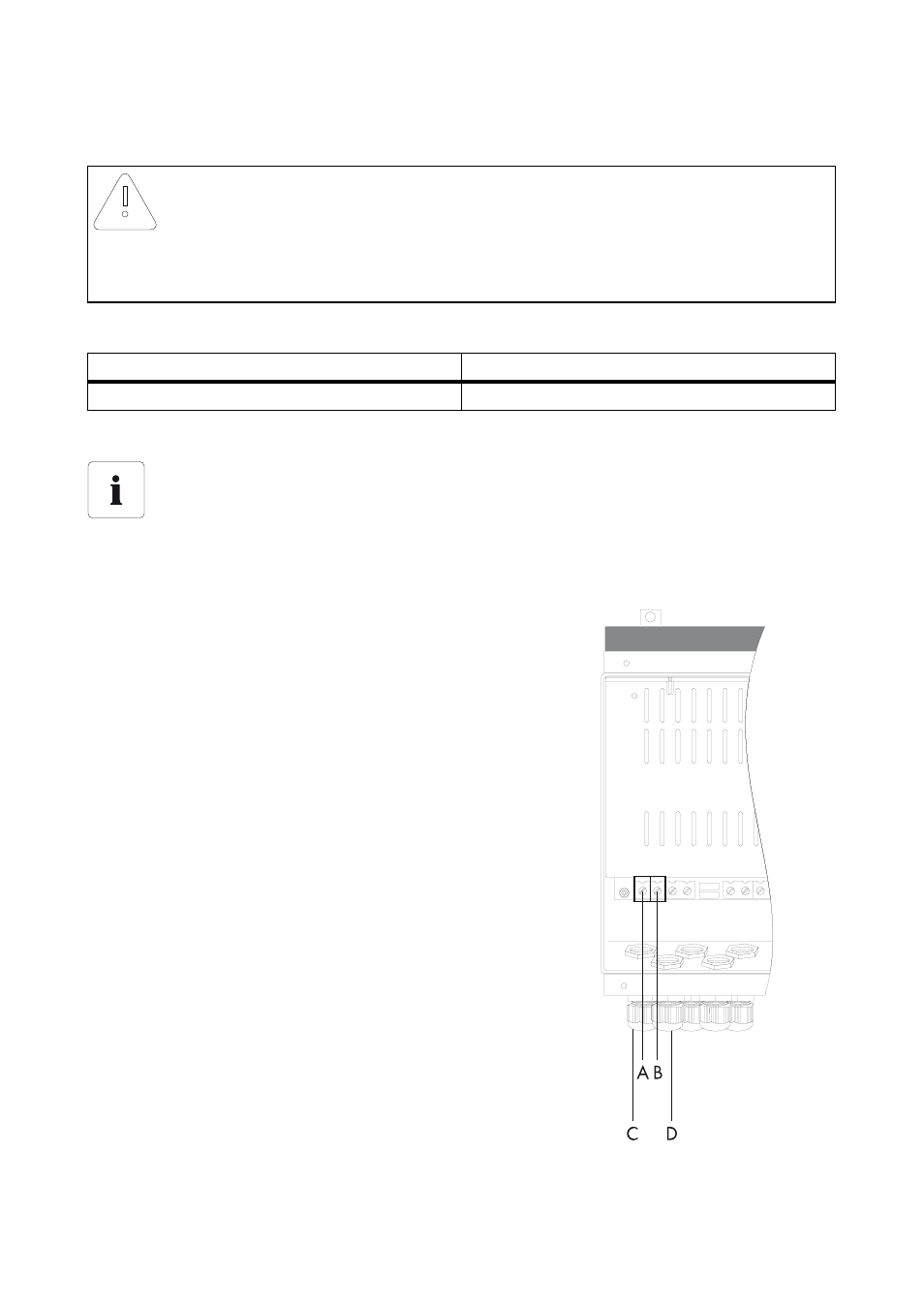

6.4 Conexión del generador fotovoltaico (CC)
No deben sobrepasarse los siguientes valores límite en la entrada de CC del regulador de carga:
Procedimiento para la conexión
1. Afloje la tuerca de unión del racor atornillado para
cables con rosca métrica (C) y colóquela por
encima del cable "PV+" del generador fotovoltaico.
2. Introduzca el cable "PV+" del generador
fotovoltaico en el regulador de carga a través del
racor atornillado para cables y conéctelo al
terminal de conexión "PV+" (A).
3. Enrosque la tuerca de unión del racor atornillado
para cables.
4. Afloje la tuerca de unión del racor atornillado para
cables con rosca métrica (D) y colóquela por
encima del cable "PV-" del generador fotovoltaico.
5. Introduzca el cable "PV-" del generador
fotovoltaico en el interior del regulador de carga a
través del racor atornillado para cables y
conéctelo al terminal de conexión "PV-" (B).
6. Enrosque la tuerca de unión del racor atornillado
para cables.
¡PRECAUCIÓN!
El regulador de carga puede quedar irreparablemente dañado por una
conexión errónea al generador fotovoltaico.
• No conecte nunca varios reguladores de carga en paralelo en el lado del
generador fotovoltaico.
Tensión de entrada máxima Corriente de entrada máxima
140 V (CC) 40 A (CC)
Punto de separación entre el generador fotovoltaico y el regulador de carga
La norma DIN VDE 0100-712 prescribe un punto de separación omnipolar entre el
generador fotovoltaico y el regulador de carga. Tenga en cuenta esta y todas las normas
y directivas vigentes en el lugar de la instalación para la conexión del generador
fotovoltaico.
