5 Conexión SMA Solar Technology AG
12 485i-Module-IA-es-18 Instrucciones de instalación
5 Conexión

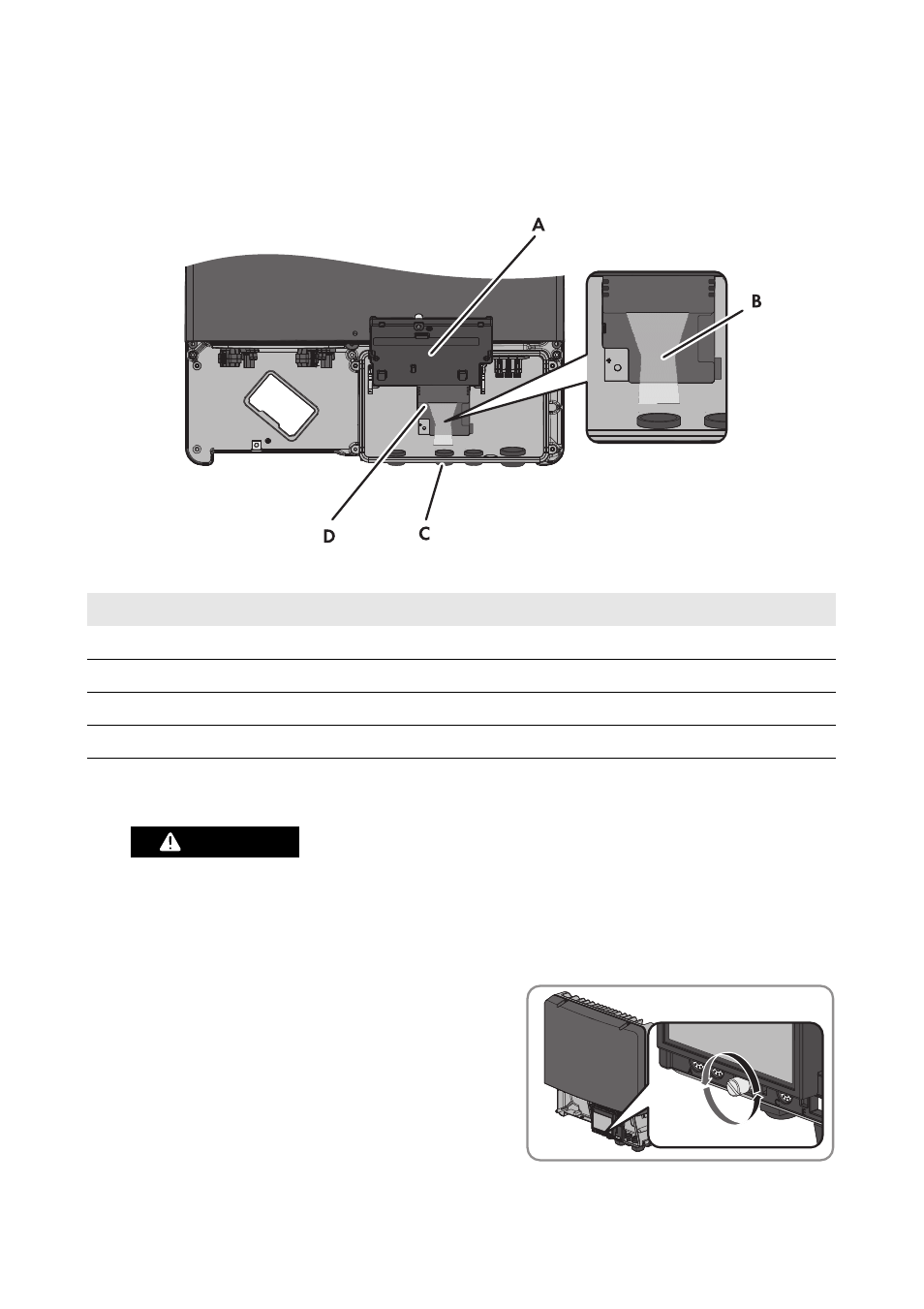

5.1 Vista general del equipo
A Pantalla plegada hacia arriba, con tornillo
B Recorrido del cable hasta los conectores del módulo de datos 485
C Abertura en la carcasa del inversor para el racor atornillado para cables
D Lugar de montaje del módulo de datos 485 en el inversor
Imagen 6: Esquema del área de conexión
5.2 Montaje del módulo de datos 485 en el inversor
Peligro de muerte por descarga eléctrica al abrir el inversor
Riesgo de muerte o lesiones graves
2. Afloje el tornillo de la pantalla hasta que esta se
pueda plegar hacia arriba.
3. Pliegue la pantalla hacia arriba hasta que encaje.
Posición Denominación
1.
1&-*(30
• Desconecte el inversor de la tensión en los lados de CA y CC y ábralo (consulte las
instrucciones de instalación del inversor).
