SMA Solar Technology AG 5 Conexión
Instrucciones de instalación 485i-Module-IA-es-18 13

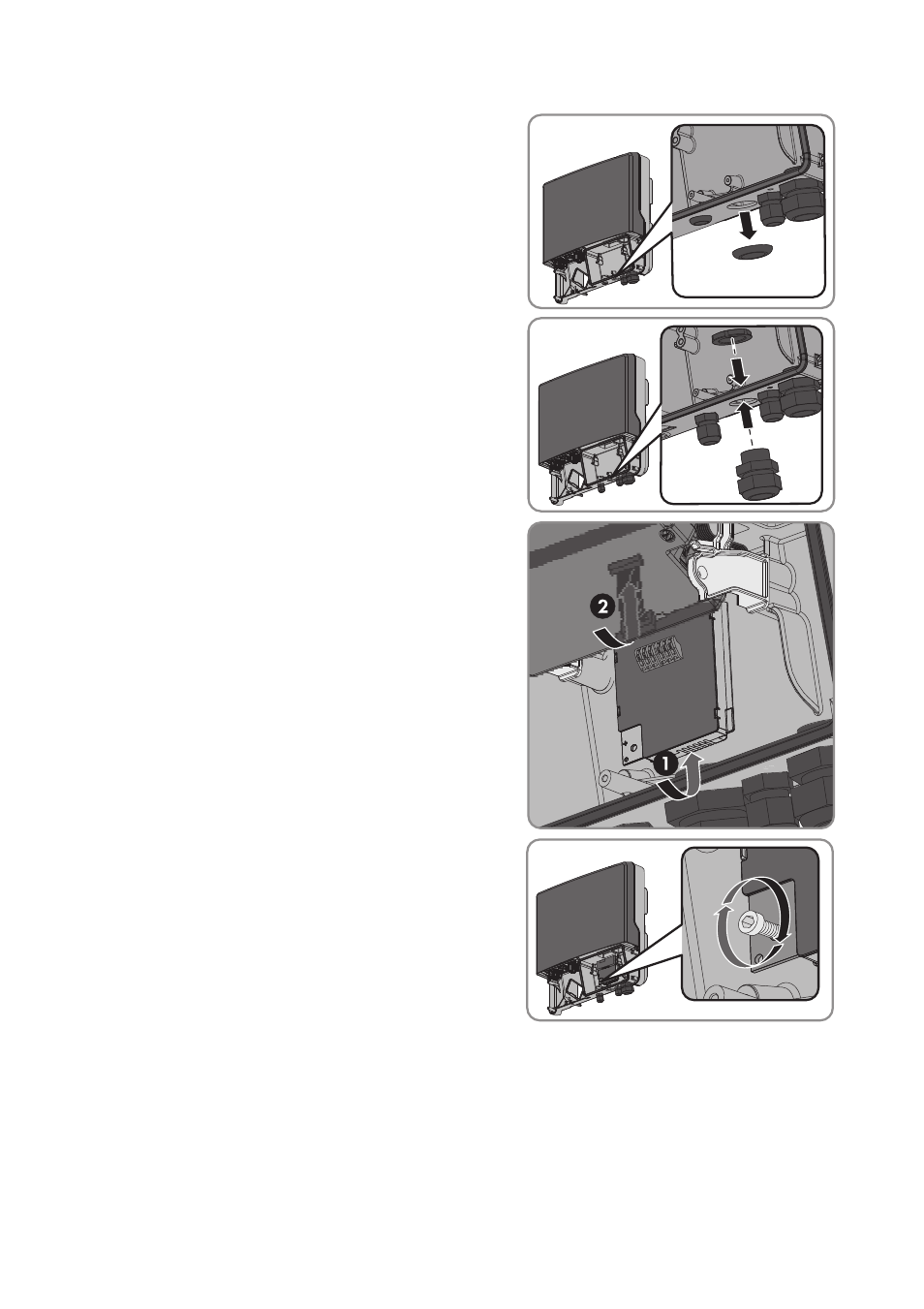

4. Extraiga el tapón obturador premontado del
segundo orificio desde la izquierda de la carcasa
del inversor.
5. Coloque el racor atornillado para cables con la
contratuerca en la abertura en la carcasa.
6. Coloque el módulo de datos 485 y deslice hacia
arriba el cable plano detrás de la pantalla. La llave
en la parte superior del módulo de datos 485 debe
coincidir con el orificio en el soporte de plástico del
inversor.
7. Fije el módulo de datos 485 enroscando a mano el
tornillo de cabeza Allen (ancho 3, par de apriete:
1,5 Nm).
8. Pliegue hacia abajo la pantalla.
