5 Conexión SMA Solar Technology AG
14 485i-Module-IA-es-18 Instrucciones de instalación

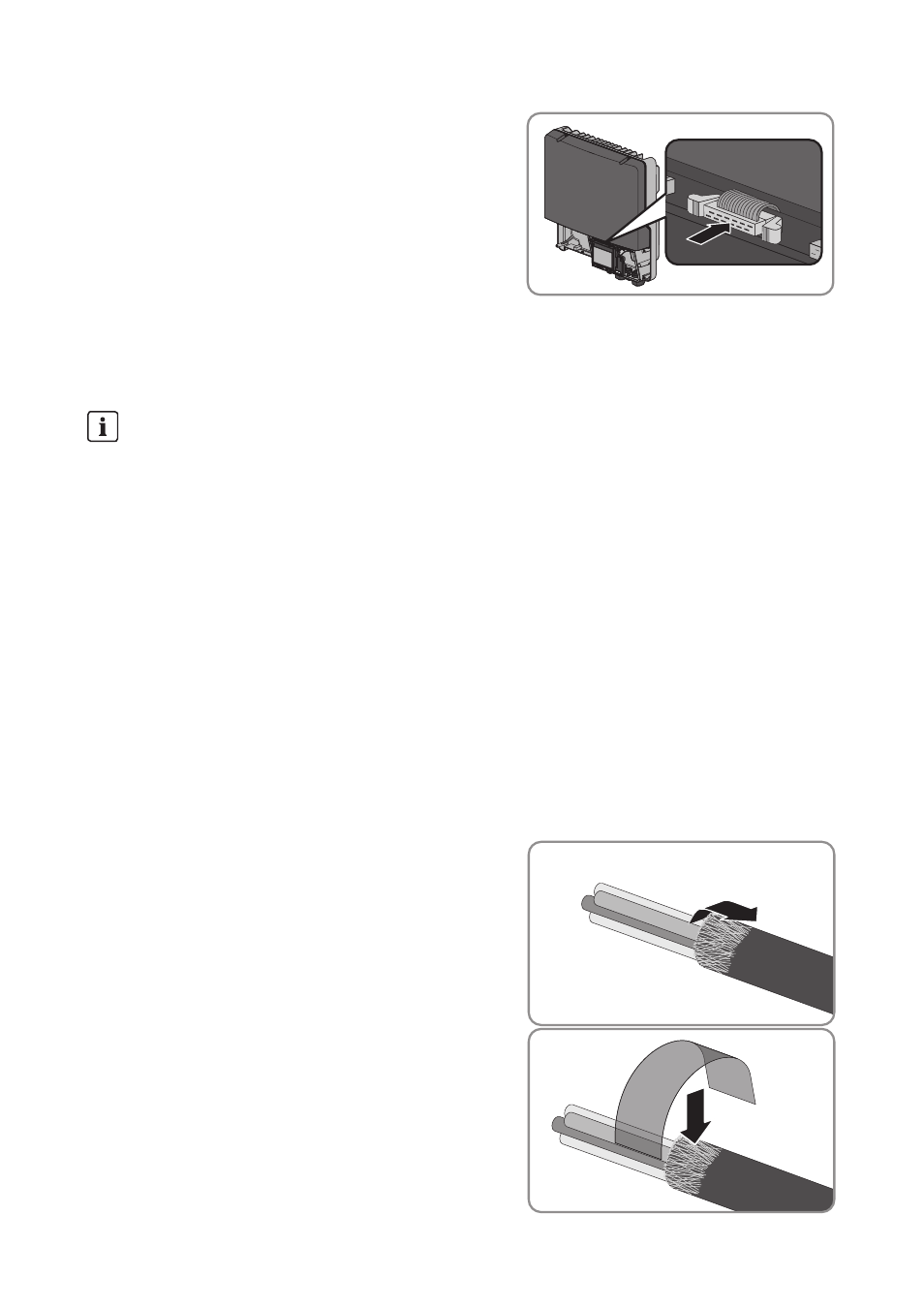

9. Enchufe el conector del cable plano en el conector
del medio.
5.3 Conexión del módulo de datos 485
Para lograr una buena calidad de la señal, tenga en cuenta las recomendaciones sobre cables
(consulte la descripción técnica “Asignación del cableado”).
Durante el funcionamiento los cables eléctricos de CA generan un campo electromagnético
que puede interferir en la comunicación entre instalaciones.
Procedimiento:
Para conectar el módulo de datos 485 realice estos pasos en el orden indicado. El procedimiento
detallado se describe en los apartados que siguen.
• Preparación del cable
• Conexión del cable al módulo de datos 485
Preparación del cable
1. Quite 40 mm del revestimiento del cable en el extremo al que vaya a conectar el módulo de
datos 485.
2. Acorte el apantallamiento del cable a 15 mm.
3. Doble hacia atrás el trozo sobrante del
apantallamiento del cable por encima del
revestimiento del cable.
4. Cubra el apantallamiento del cable con la lámina
adhesiva conductiva.
Avería en la transferencia de datos debido a los cables eléctricos de CA
• Tienda los cables para la comunicación RS485 con un material de sujeción adecuado y
con una distancia mínima de 50 mm hacia los cables eléctricos de CA.
