5.2 Montaje del Power Plant Controller
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
☐ Al menos cuatro tornillos adecuados para la superficie y el peso del Power Plant Controller
☐ Al menos cuatro arandelas
☐ En caso necesario, al menos cuatro tacos adecuados para la superficie
Procedimiento:

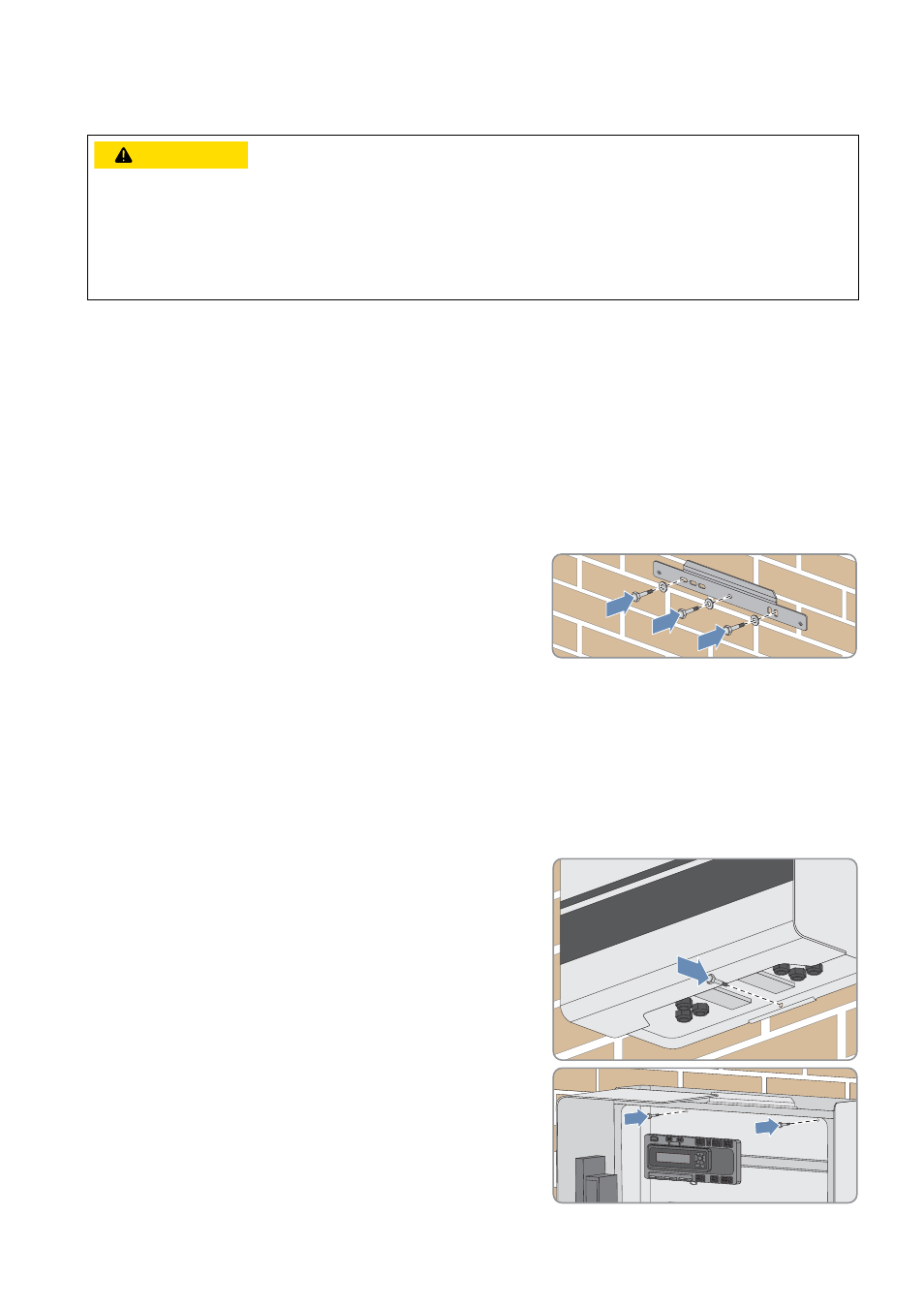

1. Coloque el soporte mural en horizontal en la pared y utilícelo para marcar la posición de los agujeros. Para ello,
utilice al menos tres orificios en el soporte mural.
2. Taladre los orificios en los puntos marcados.
3. Si fuera necesario, coloque los tacos.
4. Fije el soporte mural con tornillos y arandelas.
5. Cuelgue el Power Plant Controller en el soporte mural.
6. Asegúrese de que el Power Plant Controller cuelgue
correctamente en el soporte mural y se pueda asegurar con dos tornillos en su interior.
7. Marque el agujero en la parte inferior del Power Plant Controller.
8. Retire el Power Plant Controller del soporte mural levantándolo derecho hacia arriba y apóyelo sobre una superficie
adecuada.
9. Perfore el agujero en la marca.
10. Si fuera necesario, coloque el taco.
11. Cuelgue el Power Plant Controller en el soporte mural.
12. Fije el Power Plant Controller en la pared o el muro con un tornillo
y una arandela.
13. Abra la puerta del Power Plant Controller.
14. Asegure el Power Plant Controller con los dos tornillos
suministrados desde su interior en el soporte mural. Los tornillos
deben apretarse solo a mano (par de apriete: 6 Nm).
15. Asegúrese de que el Power Plant Controller esté bien fijo.
$7(1&,Ð1
Peligro de lesiones causadas por la caída del Power Plant Controller debido a un montaje inadecuado
El Power Plant Controller pesa mucho. Si no se transporta y monta de forma apropiada, el Power Plant Controller
puede caerse. Esto puede causar contusiones.
• Para transportar y montar el Power Plant Controller se necesitan dos personas.
• Para montar el Power Plant Controller, utilice el material de montaje apropiado para la superficie.
