11 Instrucciones recurrentes SMA Solar Technology AG
50 PPC-BE-P7-es-13 Instrucciones de funcionamiento

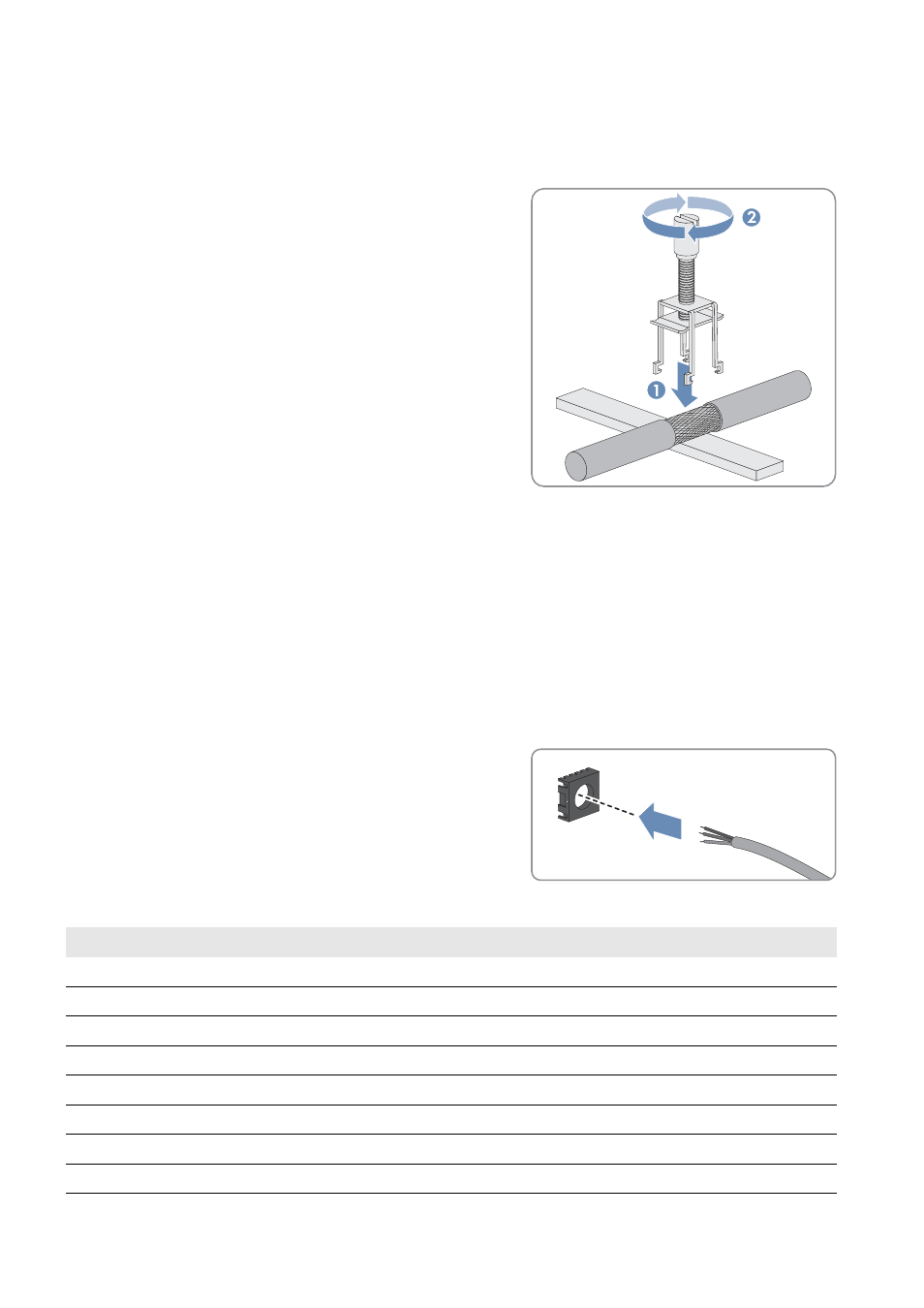

11.2.2 Conexión del contacto de apantallamiento de los cables a abrazaderas de
apantallamiento
1. Retire la abrazadera de apantallamiento de la barra.
2. Coloque la abrazadera en el apantallamiento del cable pelado
hasta que encaje y apriétela a mano.
11.2.3 Instalación de los cables de red en los conectores hembra RJ45 Keystone
Opcionalmente, existe la posibilidad de conectar los cables de instalación para la red al panel modular de conexiones.
El módulo para los cables de red contiene cuatro u ocho conectores hembra RJ45 Keystone a través de los cuales
pueden conectarse los cables de red por medio de Keystone Jack.
Procedimiento:
1. Pele 30 mm del cable de red.
2. Pliegue la pantalla trenzada hacia atrás.
3. Retire la pantalla laminada de los pares de conductores.
4. Coloque hacia dentro y al ras la lámina de aluminio exterior sobre la pantalla trenzada por la parte adhesiva.
5. Introduzca el cable de red en el clasificador de cables.
6. Inserte los conductores en las ranuras del clasificador de cables.
Tenga en cuenta el código de colores según el estándar que haya escogido.
Par de conductores Color del conductor Contacto -568A Contacto -568B
1 Blanco-azul 5 5
Azul 4 4
2 Blanco-naranja 3 1
Naranja 6 2
3 Blanco-verde 1 3
Verde 2 6
4 Blanco-marrón 7 7
Marrón 8 8
