13 Anexo
13.1 Estructura de la red de la planta
Se pueden conectar dos redes al Power Plant Controller. Los valores de ajuste se pueden transmitir a las dos redes de
la planta fotovoltaica
El Power Plant Controller transmite los valores de ajuste para los Cluster Controller y Sunny Central por separado a
través de diferentes puertos LAN.
Para poder garantizar su transmisión correcta deben cumplirse estas reglas:
• Si hay Sunny Central y Cluster Controller instalados en la planta fotovoltaica, se recomienda agruparlos en redes
separadas.
• Si es necesario que estén en funcionamiento Sunny Central y Cluster Controller dentro de la misma red, solamente
se podrá utilizar una red para transmitir valores de ajuste. En este caso, se alarga el intervalo en el que se pueden
transmitir los valores de ajuste como mínimo hasta igualar el del Cluster Controller.
13.2 Esquema de la red de comunicación
El Power Plant Controller se comunica mediante un protocolo Modbus con los equipos conectados, el analizador de red,
operador de red y sistema SCADA.
El protocolo Modbus es un protocolo de comunicación basado en una arquitectura cliente-servidor.

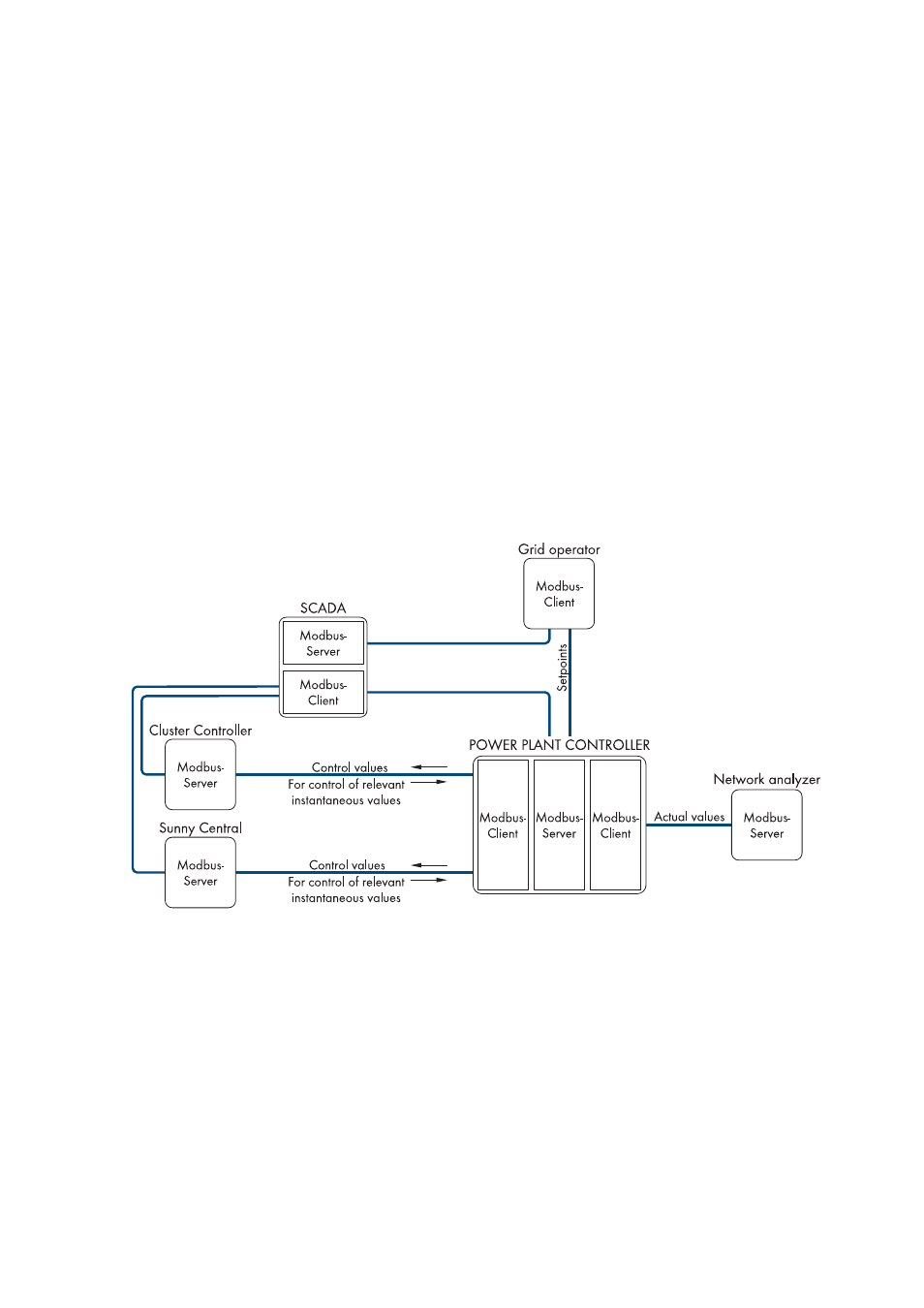

Imagen 16: Esquema de la red de comunicación de la planta fotovoltaica con Power Plant Controller (ejemplo)
13.3 Escala de los valores de medición
El Power Plant Controller procesa tanto valores de medición analógicos como digitales.
Si se utiliza un analizador de red, se obtiene la escala de los valores de medición automáticamente.
Los valores analógicos se miden en el punto de enlace de la red y el transductor los convierte a valores que el
Power Plant Controller pueda procesar. El transductor puede transmitir valores para la potencia activa, potencia
reactiva, tensión y frecuencia, por lo que la escala de los valores de entrada se debe realizar en el
Power Plant Controller. Solo de esta manera el Power Plant Controller podrá convertir y procesar los valores recibidos
por parte del transductor.
