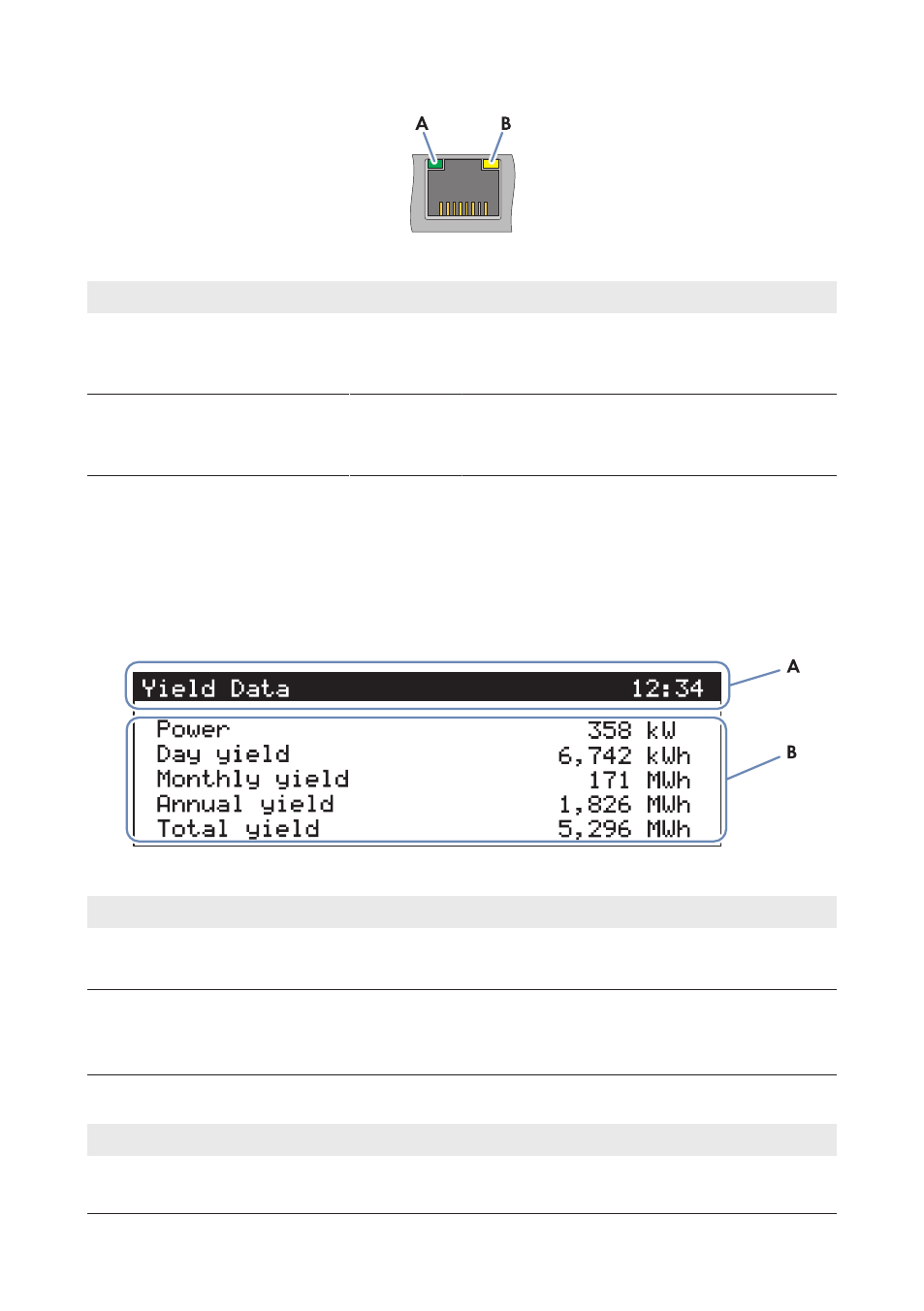

Imagen 4: Leds de las conexiones de red
Posición Denominación Color Explicación
A Led de enlace/ac-
tividad Verde Muestra el estado y la actividad de la conexión
de red (consulte el capítulo 18.1.2 “Leds de las
hembrillas de red”, página 104).
B Led de velocidad Amarillo Muestra la velocidad de la conexión de red
(consulte el capítulo 18.1.2 “Leds de las hembri-
llas de red”, página 104).
3.1.4 Pantalla
La pantalla muestra información del Cluster Controller y de los equipos conectados, así como del
estado y de la configuración de la planta. El contraste de la pantalla se puede ajustar (consulte las
instrucciones de uso del Cluster Controller). Los idiomas de la pantalla son el alemán y el inglés. El
idioma de la pantalla se modifica a través de la interfaz de usuario del Cluster Controller (consulte
las instrucciones de uso del Cluster Controller).
Imagen 5: Pantalla del Cluster Controller (ejemplo)
Posición Denominación Explicación
A Línea del título Muestra el título de la vista de la pantalla.
La hora de la planta se indica siempre.
B Líneas de datos Muestran texto y valores numéricos.
Los valores numéricos de los datos de medición o rendi-
miento se muestran con las unidades.
Resumen de las vistas de la pantalla
Vista de la pantalla Explicación
Vista de inicio Se muestra al iniciar el Cluster Controller e indica, entre otra infor-
mación, la versión de firmware actual del Cluster Controller.
