12 RS485-QM-IA-spa-IUS111610 Instrucciones de instalación

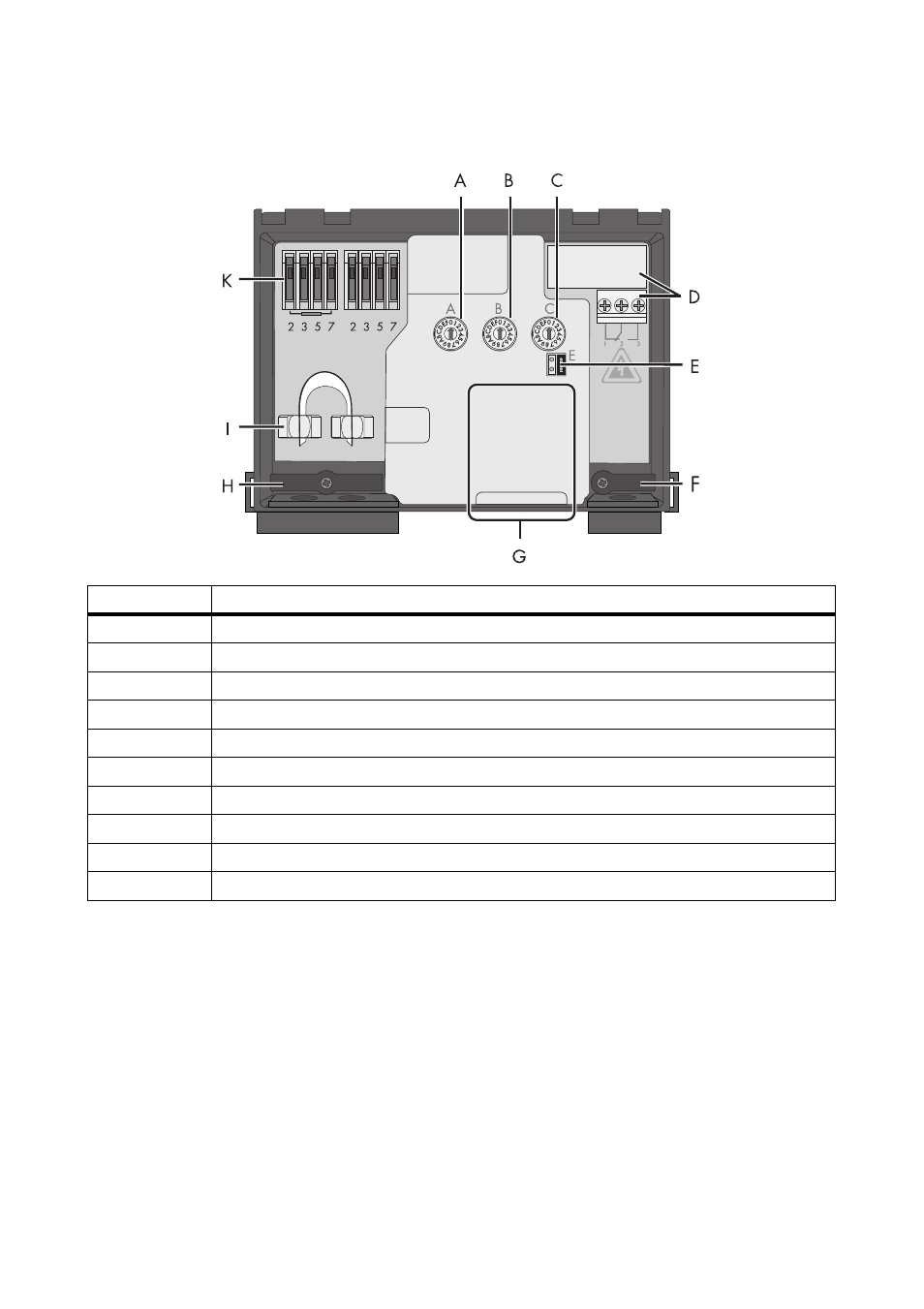

3.3 Vista interior del RS485-Quick Module
Componente Descripción
A
Interruptor giratorio para la configuración del país de instalación
B Interruptor giratorio para la configuración del idioma de la pantalla
C Interruptor giratorio para configurar la comunicación Bluetooth
D Relé multifunción y borne de conexión
E Conexión para el puente para configurar el idioma en inglés
F Elemento antitracción para el cable del relé multifunción
G Ranura para tarjeta SD
H Elemento antitracción para el cable RS485
I Bornes apantallados con 2 láminas de cobre autoadhesivas
K Borne de resorte con resistencia insertada
