SMA America, LLC Montaje
Instrucciones de instalación RS485-QM-IA-spa-IUS111610 25
12. Conecte los conductores a los bornes del conector y anote los colores de los conductores.
13. Cierre los bornes de resorte.

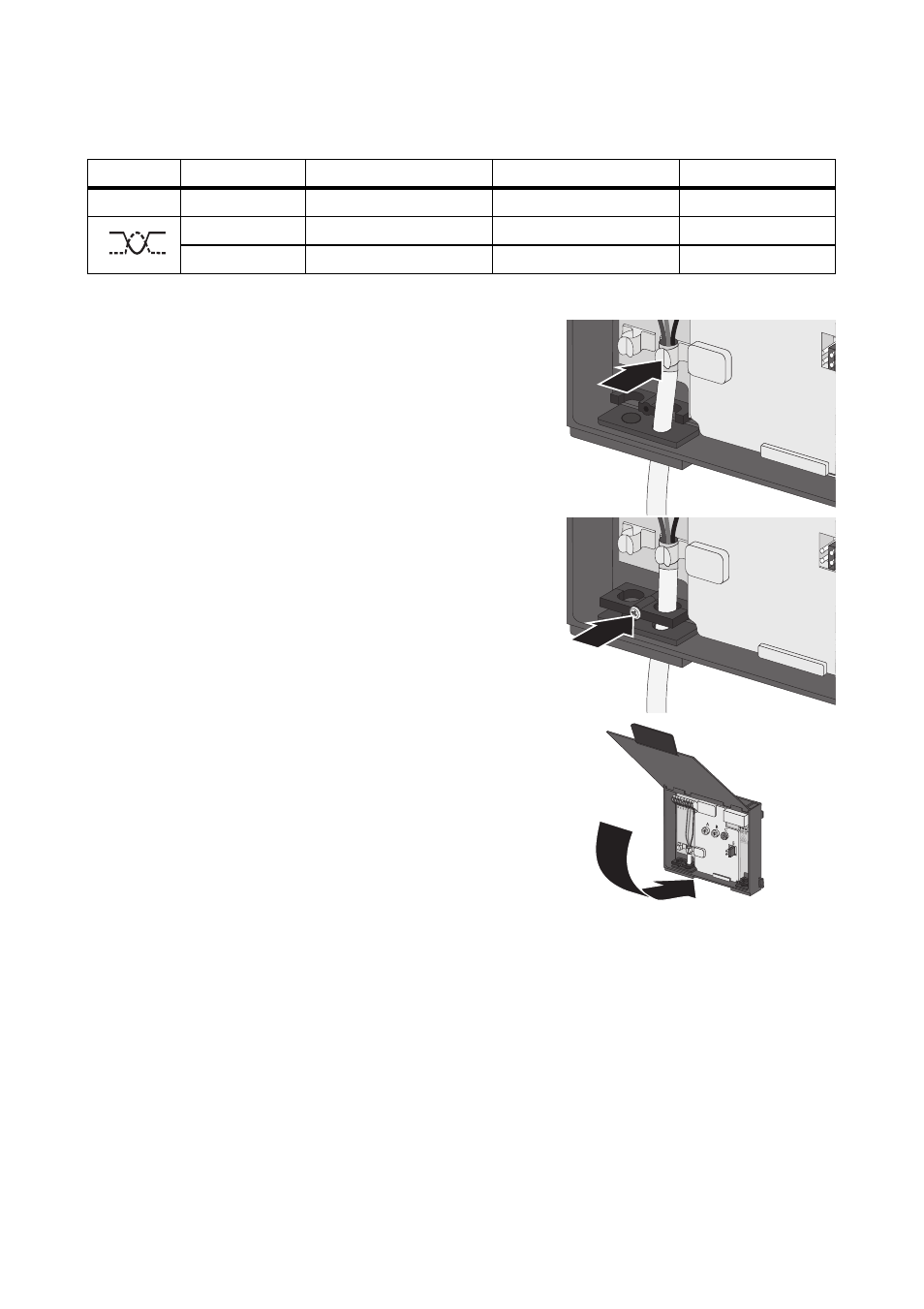

14. Introduzca en el borne apantallado el cable con el
apantallamiento que está adherido al cable con
lámina de cobre.
15. Coloque el puente de apriete.
16. Apriete el tornillo del elemento antitracción en el
sentido de las agujas del reloj, utilizando un
destornillador de cruz y aplicando un par de
13
1
⁄
4
in-lbs. (1.5 Nm).
17. Cierre la tapa del RS485-Quick Module y vuelva a
colocar la pestaña de manera que encaje.
18. Conecte el otro extremo del cable al bus RS485. Consulte el esquema de cableado del RS485,
que se adjunta en la entrega, para obtener información sobre la asignación de las conexiones
y sobre el cableado en el sistema.
☑ El RS485-Quick Module está conectado al bus RS485.
Señal RS485-Quick Module Color del conductor Bus RS485
GND 5 5
Data+ 2 2
Data- 7 7
