5.7 Conexión del relé multifunción
5.7.1 Condiciones de conexión
A través de un emisor de señales externo, tiene la posibilidad de realizar el seguimiento, tanto del
funcionamiento normal, como de la aparición de posibles fallos.
Puede conectar las siguientes tensiones y corrientes.
Requisitos para el cableado
• Utilice un cable del tipo 600V LVLE.
• El tipo de cable y la forma de tenderlos deben ser apropiados para el uso y el lugar de
utilización.
• El cable debe tener doble revestimiento aislante.
tensión máxima máxima intensidad de
corriente
fuente de CA 15 V 1.0 A
fuente de CC 30 V 1.0 A

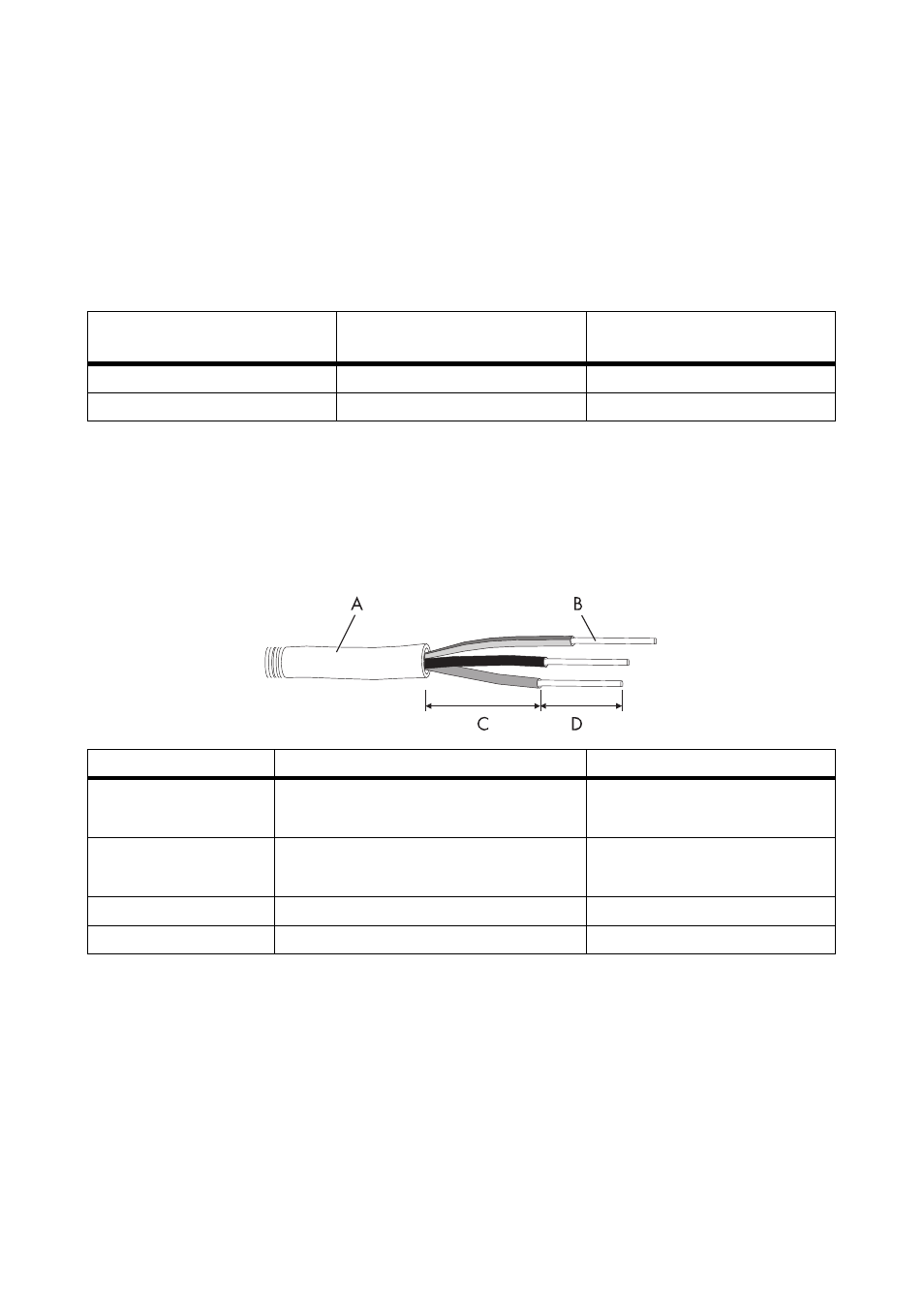

Posición Denominación Valor
A Diámetro exterior
15
⁄
32
in. …
1
⁄
2
in
(11.7 mm ... 12.5 mm)
B Sección del conductor AWG 20 … AWG 14
0.5 mm² ... 2.5 mm²
C Longitud máxima del conductor aislado
1
⁄
2
in. (15 mm)
D Máxima longitud de aislamiento
3
⁄
8
in. (8 mm)
