Conexión eléctrica SMA Solar Technology AG
38 SB20HF-30HF-IA-es-32 Instrucciones de instalación
6.3.2 Conexión del inversor a la red eléctrica pública (CA)
Vista general de la caja de conexión de CA
Conexión del inversor a la red eléctrica pública (CA)
1. Compruebe que la configuración del país del inversor sea la correcta según el suplemento
suministrado con los ajustes de fábrica.
Si el inversor no está ajustado a la norma del país deseada, configure la norma nacional
mediante el interruptor giratorio en el Quick Module, según se describe en el capítulo
5.3.4 “Configuración de la norma nacional y el idioma mediante el interruptor giratorio”
(Página 28).
2. Compruebe la tensión de red y compárela con el rango de tensión admisible (V
CA
)
(vea el capítulo 13 “Datos técnicos” (Página 83)).
3. Desconecte el disyuntor y asegúrelo contra cualquier reconexión.
4. En caso necesario, cambie el anillo de junta del casquillo roscado por el anillo de junta
suministrado.
– Saque el anillo de junta del casquillo roscado.
– Inserte el anillo de junta más pequeño.
5. Pase el tornillo de presión (E) por el cable de CA.

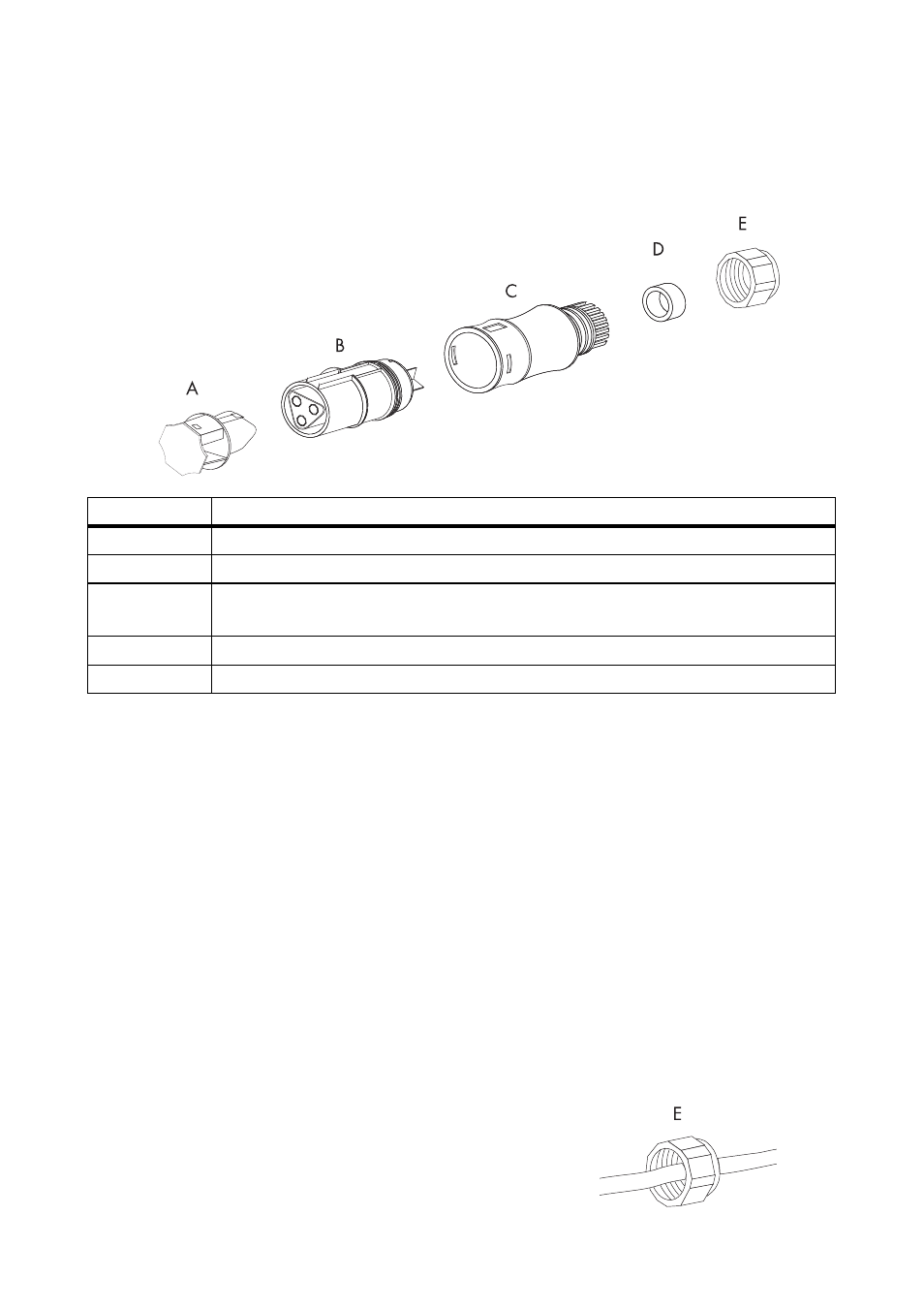

Componente Descripción
A
Tapa de protección para el conector hembra de CA del inversor
B Conexión hembra
C Casquillo roscado con anillo de junta para un diámetro de cable de
10 mm … 14 mm
D Anillo de junta para un diámetro de cable de 6 mm … 10 mm
E Tornillo de presión
