SMA Solar Technology AG Localización de fallos
Instrucciones de instalación SB20HF-30HF-IA-es-32 75
☑ Si las tensiones medidas son estables y la suma de tensiones del polo positivo contra
potencial de tierra y polo negativo contra potencial de tierra de un string se corresponde
aproximadamente a la tensión entre el polo positivo y el polo negativo, se ha producido un
defecto a tierra.
Ubicación del defecto a tierra
Puede determinarse la ubicación aproximada del defecto a tierra mediante la relación de las
tensiones medidas entre el polo positivo contra potencial de tierra (PE) y el polo negativo contra
potencial de tierra (PE).

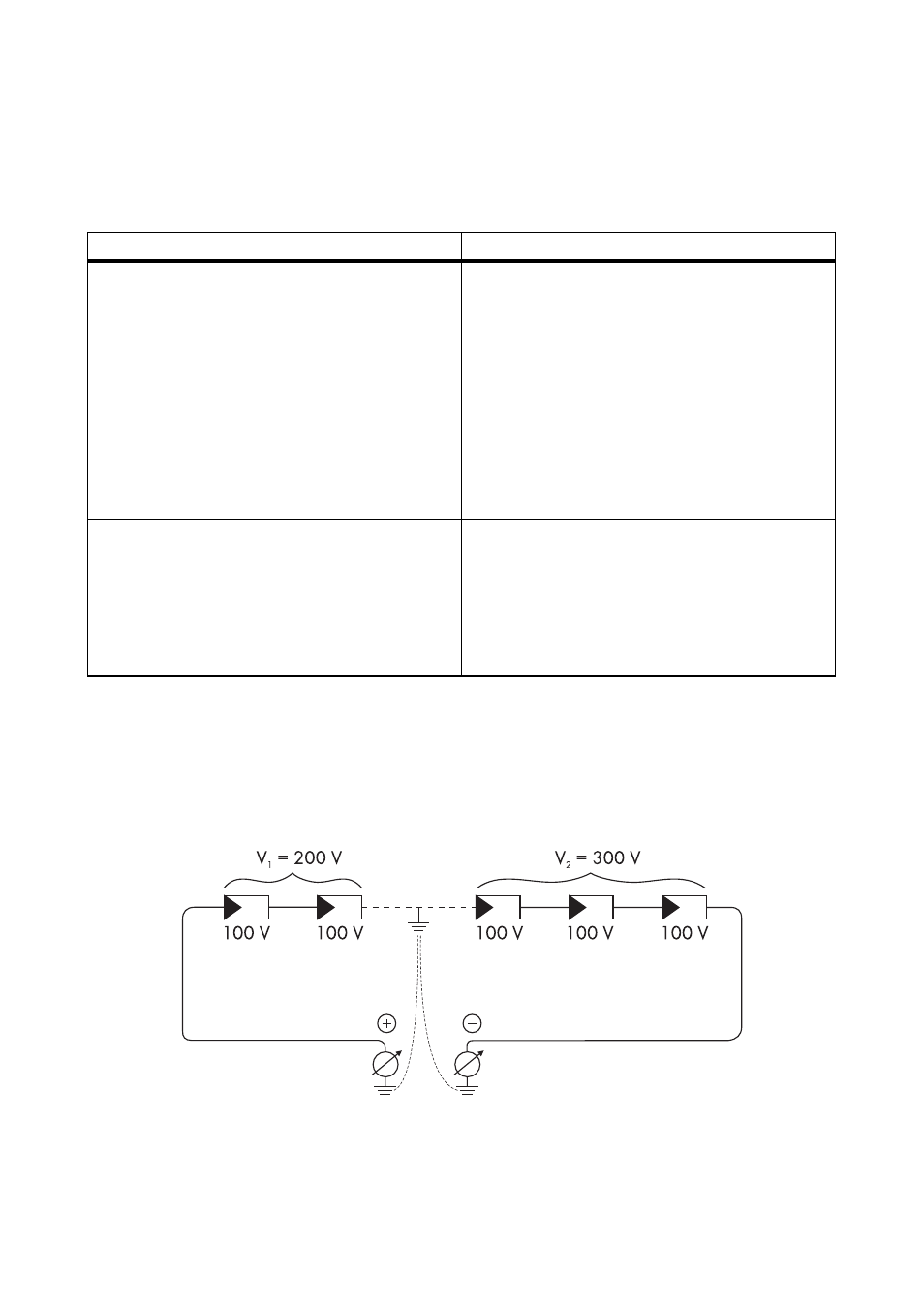

Ejemplo:
En este caso, el defecto a tierra se ha producido entre el segundo y el tercer módulo
fotovoltaico.
☑ Ha finalizado la prueba del defecto a tierra.
Resultado Medida
☑ Se ha detectado un defecto a tierra. • El instalador del generador fotovoltaico
debe eliminar el defecto a tierra en el string
correspondiente. Puede determinar la
localización del defecto a tierra como le
indicamos a continuación.
• No vuelva a conectar el string averiado.
• Vuelva a poner en funcionamiento el
inversor tal y como se describe en el
capítulo 7 “Puesta en servicio”
(Página 48).
☑ No se ha detectado ningún defecto a
tierra.
Probablemente uno de los varistores con control
térmico está averiado.
• Compruebe el funcionamiento de los
varistores según se describe en el capítulo
11.2 “Comprobación del funcionamiento
de los varistores” (Página 76).
