Localización de fallos SMA Solar Technology AG
74 SB20HF-30HF-IA-es-32 Instrucciones de instalación
11 Localización de fallos
11.1 Comprobación de la existencia de un defecto a tierra en el
generador fotovoltaico
Si el inversor indica el número de evento "35" y el LED rojo está encendido simultáneamente,
probablemente haya un defecto a tierra en el generador fotovoltaico.
Compruebe si se ha producido un defecto a tierra en los strings según se describe a continuación:
1. Desconecte el inversor del lado de CA y de CC según se describe en el capítulo
8 “Desconexión del inversor de la tensión” (Página 57).

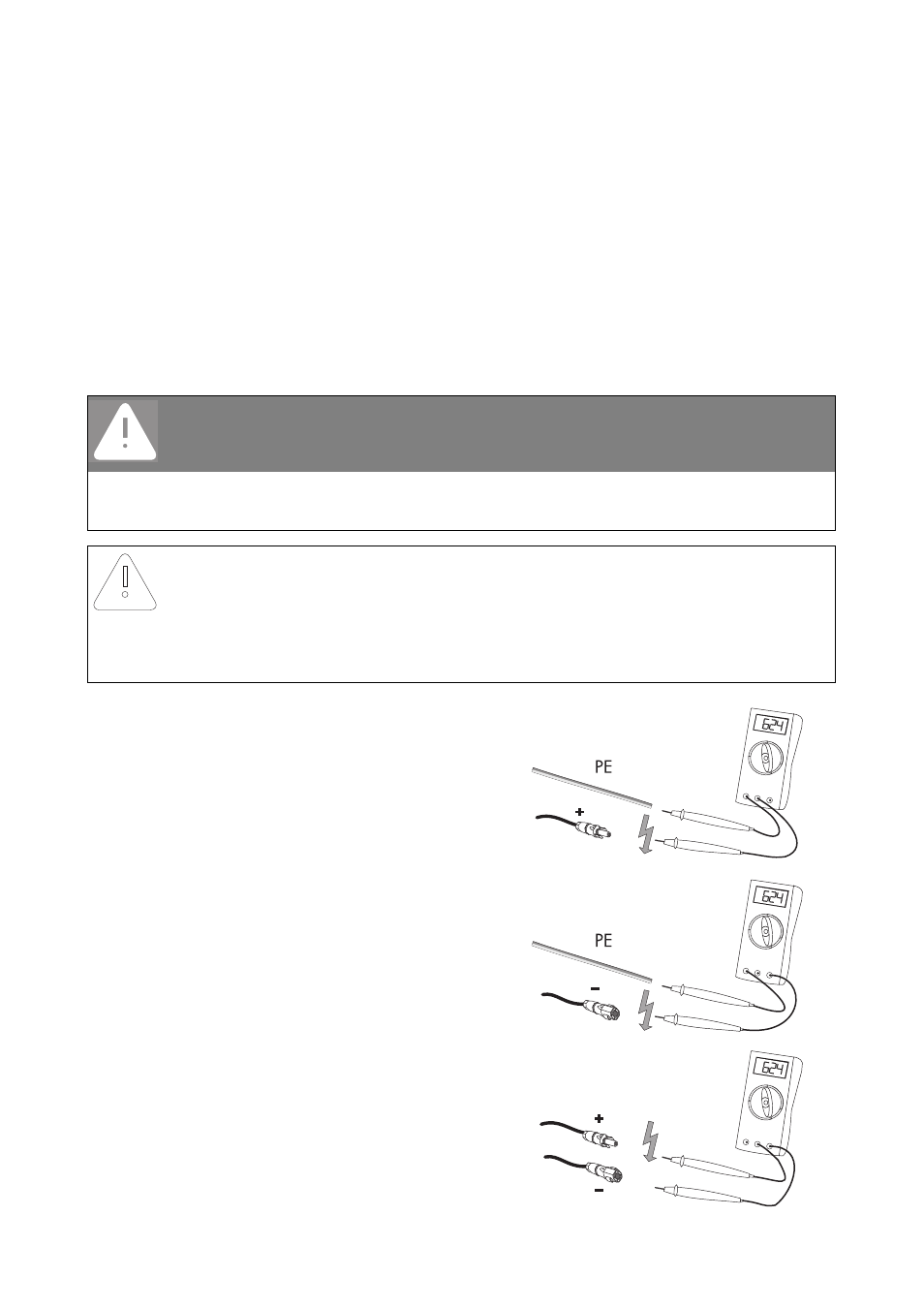

2. Mida las tensiones entre el polo positivo de cada
string y el potencial de tierra (PE).
3. Mida las tensiones entre el polo negativo de cada
string y el potencial de tierra (PE).
4. Mida las tensiones entre el polo positivo y el polo
negativo de cada string.
¡PELIGRO!
Peligro de muerte por electrocución
• Solo toque los cables del generador fotovoltaico donde haya aislamiento.
• No conecte strings con defecto a tierra al inversor.
¡PRECAUCIÓN!
El equipo de medición puede quedar irreparablemente dañado a causa de
tensiones demasiado altas.
• Use solo equipos de medición con un rango de tensión de entrada de CC de un
mínimo de 1 000 V.
